Аудиоматрица: что это такое и как она управляет звуком
Аудиоматрица - это устройство или система обработки, которая распределяет звуковые сигналы между разными входами и выходами. В простой звуковой схеме источник подключается к усилителю или микшеру напрямую, а дальше сигнал идет по одному понятному маршруту. В более сложных инсталляциях такой подход быстро перестает быть удобным: появляются несколько микрофонов, фоновые источники, зоны озвучивания, конференц-залы, переговорные комнаты, сцены, холлы, рестораны, учебные аудитории или трансляционные линии. Аудиоматрица помогает связать все эти элементы в единую управляемую систему.
Главный смысл аудиоматрицы - маршрутизация. Она позволяет решать, какой сигнал куда должен поступать, с каким уровнем, в какой зоне и с какой обработкой. Один микрофон можно отправить в зал, но не выводить в фойе. Музыку можно включить в баре, приглушить в переговорной и полностью отключить в служебном помещении. Объявление можно передать сразу во все зоны или только в нужную часть объекта. Без матрицы такие задачи приходится решать набором отдельных устройств, кабелей и ручных переключений.
Как работает аудиоматрица
В основе работы аудиоматрицы лежит принцип «вход - обработка - выход». На входы поступают сигналы от микрофонов, медиаплееров, микшерных пультов, компьютеров, проигрывателей, радиосистем, систем оповещения или других источников. Затем устройство распределяет эти сигналы по заданной логике. Часть сигналов может идти на усилители, часть - на активную акустику, часть - на запись, трансляцию или внешние процессоры.
В отличие от обычного коммутатора, аудиоматрица не просто соединяет один вход с одним выходом. Она может смешивать сигналы, регулировать уровни, разделять зоны, применять обработку, переключать сцены и работать по заранее заданным сценариям. Поэтому ее часто используют там, где звук должен быть не только подключен, но и управляем.
Цифровые аудиоматрицы обычно строятся вокруг DSP - цифрового сигнального процессора. Он отвечает за обработку звука: эквализацию, фильтры, задержки, динамическую обработку, микширование, маршрутизацию и другие операции. За счет этого одна система может заменить несколько отдельных устройств и упростить управление сложной звуковой инфраструктурой.
Зачем нужна маршрутизация сигналов
Маршрутизация - это возможность направить звук туда, где он нужен. В небольшом помещении можно обойтись простым микшером, но в распределенной системе требуется больше гибкости. Например, в конференц-центре один зал может использовать микрофоны и презентационный звук, другой - фоновую музыку, третий - перевод или удаленное подключение. Все эти сигналы не должны мешать друг другу, но при необходимости могут объединяться.
Аудиоматрица позволяет заранее продумать структуру объекта. Входы закрепляются за источниками, выходы - за зонами или линиями, а между ними создаются нужные маршруты. Оператору не нужно физически переставлять кабели или каждый раз пересобирать схему. Достаточно выбрать нужный пресет, изменить уровень или переключить источник с панели управления.
Такая логика особенно важна в инсталляциях, где звук обслуживает не одного музыканта или звукорежиссера, а целое пространство. Система должна работать каждый день, быть понятной персоналу и сохранять предсказуемое поведение. Аудиоматрица помогает добиться этого за счет заранее настроенных сценариев.
Зоны озвучивания и разные уровни доступа
Одно из типичных применений аудиоматрицы - многозонное озвучивание. Под зоной можно понимать отдельный зал, комнату, этаж, ресторанный сектор, учебную аудиторию, холл или сценическую площадку. Каждая зона может получать свой источник, свой уровень громкости и свою обработку. В одной зоне играет фоновая музыка, во второй идет речь докладчика, в третьей включено объявление, а четвертая временно отключена.
Для пользователя это выглядит просто: на настенной панели или контроллере можно выбрать источник и громкость. При этом внутри системы работает более сложная логика, где учитываются маршруты, приоритеты, ограничения уровней и обработка сигнала. Персоналу не нужно иметь доступ ко всем настройкам. Инженер заранее задает структуру, а обычный пользователь получает только те функции, которые нужны для ежедневной работы.
Такой подход полезен для объектов, где важно разделить техническую настройку и повседневное управление. Администратор может включить музыку в нужной зоне, преподаватель - выбрать источник в аудитории, оператор - активировать сценарий для мероприятия. Глубокие параметры остаются защищенными от случайных изменений.
Обработка звука внутри матрицы
Современная аудиоматрица часто выполняет не только распределение, но и обработку сигнала. Эквалайзер помогает подстроить звучание под помещение и акустические системы. Фильтры ограничивают ненужные частотные области. Компрессор помогает контролировать динамику. Лимитер защищает систему от чрезмерного уровня. Задержка может использоваться для согласования звука между разными зонами или акустическими линиями.
В речевых системах важна разборчивость. Микрофонный сигнал должен быть понятным, без лишнего гула, резкости и обратной связи. В музыкальных системах важны баланс, плотность и комфортное восприятие. В трансляционных задачах нужно контролировать уровень, чтобы сигнал не перегружался и не терялся. Аудиоматрица позволяет обрабатывать разные каналы по-разному, а не применять одну общую настройку ко всей системе.
Это отличает ее от простого распределителя. В сложной инсталляции каждый выход может требовать собственной коррекции: акустика в большом зале, потолочные громкоговорители в коридоре и мониторы в небольшой комнате работают в разных условиях. Матрица позволяет учитывать эти различия без постоянной ручной перенастройки.
Пресеты и сценарии работы
Важная возможность аудиоматрицы - работа с пресетами. Пресет сохраняет готовое состояние системы: маршруты, уровни, обработку, активные входы, выходы и другие параметры. Это удобно там, где одно помещение используется по-разному. Утром зал может работать как конференц-пространство, днем - как учебная аудитория, вечером - как площадка для выступления или презентации.
Вместо того чтобы каждый раз вручную менять десятки настроек, оператор выбирает нужный сценарий. Например, один пресет предназначен для лекции, другой - для музыкального выступления, третий - для фоновой работы, четвертый - для общего объявления. Такая организация снижает риск ошибки и ускоряет подготовку мероприятия.
Пресеты особенно полезны для объектов без постоянного звукорежиссера. Система настраивается специалистом один раз, после чего персонал использует готовые режимы. Это не отменяет профессиональной настройки, но делает ежедневную эксплуатацию проще и стабильнее.
Где применяются аудиоматрицы
Аудиоматрицы используют в конференц-залах, гостиницах, ресторанах, торговых пространствах, образовательных учреждениях, спортивных объектах, домах культуры, театрах, студиях, храмах и корпоративных комплексах. Везде, где есть несколько источников звука и несколько зон, появляется необходимость в централизованном управлении.
В конференц-зале матрица помогает объединить микрофоны, звук с ноутбука, систему видеосвязи и акустику помещения. В ресторане она распределяет музыку между залами, барной зоной и летней площадкой. В учебном корпусе позволяет отправлять объявления, управлять аудиторными системами и подключать разные источники. В концертной или театральной инфраструктуре аудиоматрица может быть частью более сложной схемы, где важны маршрутизация, задержки и согласование линий.

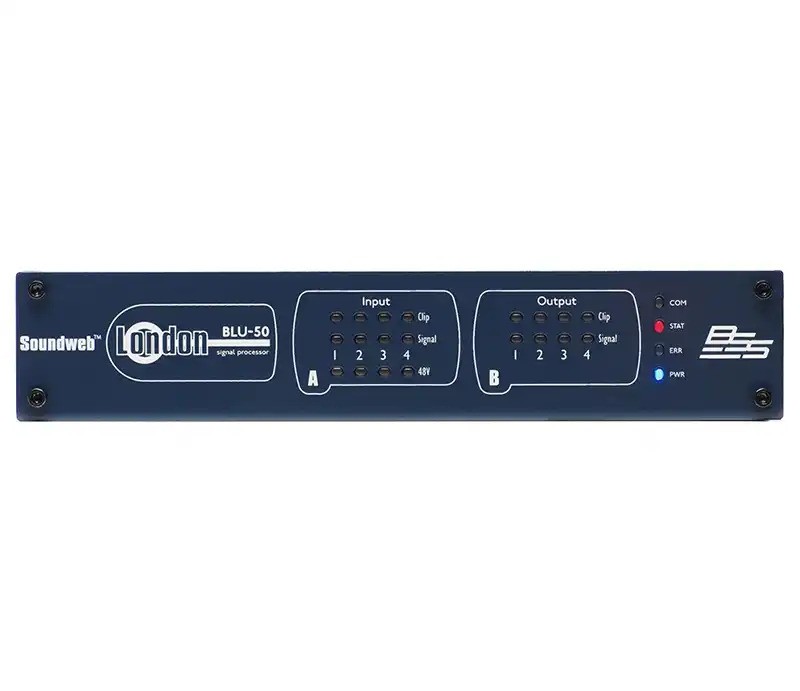

В этой категории покупатели выбирают BSS BLU-32, Lucky Tone DSP-880N, BSS BLU-50 и BSS BLU-160. Такие модели обычно ищут, когда нужна не отдельная ручная коммутация, а более гибкая система управления звуком для инсталляции, зала или распределенного аудио.
Почему матрица удобнее набора отдельных устройств
Сложную звуковую систему можно собрать из нескольких микшеров, распределителей, процессоров, коммутаторов и внешних контроллеров. Но чем больше отдельных устройств, тем труднее управлять схемой. Возникают лишние точки отказа, растет количество кабелей, сложнее объяснить персоналу, что и где включать. Аудиоматрица помогает объединить ключевые операции в одном центре управления.
Это не значит, что она заменяет все оборудование. Усилители, акустика, микрофоны и источники остаются отдельными элементами системы. Но матрица задает их взаимодействие: кто куда идет, что слышно в каждой зоне, какие уровни допустимы, какие сигналы имеют приоритет и какие настройки применяются. Благодаря этому система становится не просто набором компонентов, а управляемой аудиоинфраструктурой.
Для инсталлятора это удобство проектирования и настройки. Для владельца объекта - более предсказуемая эксплуатация. Для пользователя - простое управление без необходимости разбираться в полной технической схеме.
На что смотреть при выборе
Входы и выходы
При выборе аудиоматрицы сначала определяют количество входов и выходов. Нужно понимать, сколько источников будет подключаться сейчас и какой запас может понадобиться позже. Если система рассчитана только на текущую задачу без резерва, при расширении объекта могут быстро появиться ограничения.
Управление системой
Второй критерий - способ управления. Для одних проектов достаточно программной настройки и нескольких настенных панелей. В других нужен удаленный доступ, интеграция с автоматикой, управление по сети или отдельные пользовательские интерфейсы. Чем больше людей работает с системой, тем важнее сделать управление понятным и защищенным от случайных ошибок.
Обработка сигнала
Третий критерий - обработка сигнала. Не каждой системе нужна одинаковая глубина DSP-функций. Для простого распределения музыки достаточно базовой маршрутизации и уровней. Для конференций, сценических задач и сложных помещений могут понадобиться эквалайзеры, задержки, динамическая обработка, приоритеты и гибкая логика сигналов.
Типичные ошибки при проектировании
Первая ошибка - считать аудиоматрицу обычным «разветвителем» сигнала. Ее возможности шире, но только при правильном проектировании. Если заранее не продумать зоны, источники и сценарии, даже хорошее устройство будет использоваться неэффективно.
Вторая ошибка - не оставлять запас по входам и выходам. Сегодня может быть достаточно нескольких линий, а затем появится дополнительный зал, микрофонная система, трансляция или новая зона озвучивания. Третья ошибка - давать пользователям слишком много настроек. В ежедневной работе удобнее ограниченный интерфейс с понятными функциями, чем полный доступ ко всем параметрам.
Четвертая ошибка - не проверять систему в реальных условиях. На схеме маршрутизация может выглядеть правильно, но в помещении могут проявиться проблемы с уровнем, задержкой, разборчивостью речи или обратной связью. Поэтому настройка аудиоматрицы должна завершаться практической проверкой каждой зоны и каждого сценария.
Итог
Аудиоматрица управляет звуком через маршрутизацию, обработку, распределение по зонам и работу с заранее настроенными сценариями. Она помогает объединить микрофоны, музыкальные источники, усилители, акустические линии, системы оповещения и трансляции в единую структуру. Для пользователя это выражается в простом выборе источника и уровня, а для инженера - в гибкой настройке всей звуковой системы.
BSS BLU-32, Lucky Tone DSP-880N, BSS BLU-50, BSS BLU-160 и другие решения этого класса рассматривают тогда, когда обычного микшера или простого распределителя уже недостаточно. Правильно настроенная аудиоматрица делает звук управляемым, помогает обслуживать разные зоны и снижает количество ручных операций. Именно поэтому она стала важным элементом современных инсталляционных аудиосистем.
