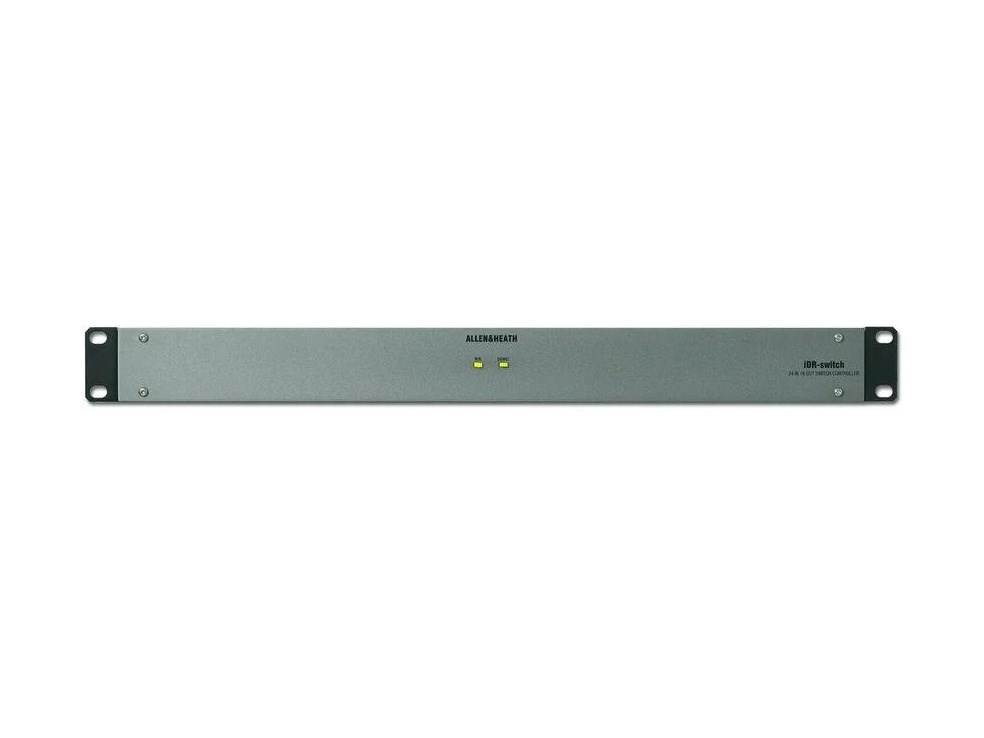

Allen & Heath iDR Switch модуль управления

Allen & Heath iDR Switch — модуль расширения для iDR-4 и iDR-8 с 24 входами и 16 выходами, подключением CAT5, для установки в рэк, размер 1U.

iDR Switch от компании Allen & Heath представляет собой модуль расширения, предназначенный для повышения функциональности цифровых процессоров iDR-4 и iDR-8. Устройство ориентировано на инсталляции, в которых необходимо обеспечить гибкое и надёжное управление внешними элементами управления и исполнительными механизмами.

Модуль предоставляет 24 входа для подключения кнопок, переключателей и других контактных элементов, а также 16 логических выхода для взаимодействия с устройствами, такими как светодиоды, реле, лампы и приводы. Все выходы являются оптически изолированными, что обеспечивает устойчивость к внешним помехам и безопасность интеграции.

Модуль iDR Switch позволяет реализовать управление уровнями сигнала, активацию и деактивацию mute-состояний, выбор каналов для мониторинга, вызов пресетов, а также передачу пользовательских MIDI-команд (в системах на базе iDR-8). При этом на одно основное устройство можно подключить до 3 таких модулей, расширяя систему до 72 входов и 48 логических выходов.

Установка и конфигурация iDR Switch производится с помощью программного обеспечения iDR System Manager. Виртуальное программирование осуществляется через утилиту PL Designer, а управление – через PL Client. Оператор может задавать действия как нажатия, так и отпускания кнопки, адаптируя логику системы под конкретный сценарий.

Устройство выполнено в стандартном рэковом форм-факторе и занимает 1U высоты, подходит как для стационарной, так и для мобильной установки.

Основные особенности

• - Возможность установки до 3 модулей в систему
• - Управление уровнями, mute, мониторинг, пресеты, MIDI
• - Программирование действий по нажатию и отпусканию
• - Совместимость с ПО iDR System Manager, PL Designer, PL Client
