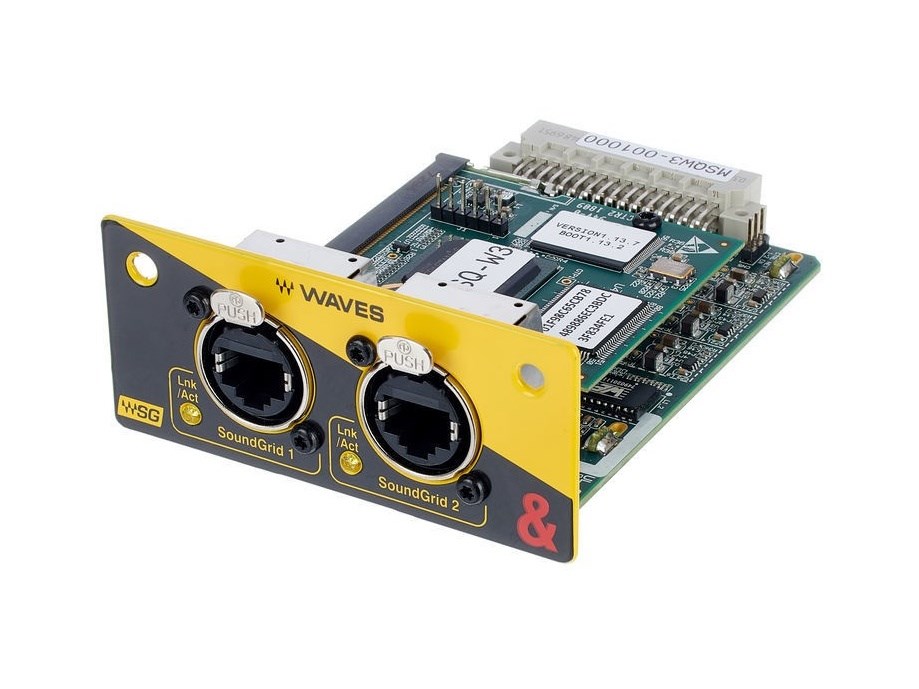

Allen & Heath M-SQ-WAVES3-A интерфейсная карта

В современном профессиональном звуке — от живых концертов и студийной записи до вещания и инсталляций — всё большее значение приобретает возможность использования мощных плагинов для обработки звука в реальном времени. Экосистема Waves SoundGrid стала отраслевым стандартом, позволяя запускать сотни плагинов с минимальной задержкой, используя стандартные Gigabit Ethernet-сети. Allen & Heath M-SQ-WAVES3-A — это опционная сетевая карта Waves SoundGrid V3, разработанная для установки в слот I/O Port микшерных консолей Allen & Heath SQ, а также совместимая с матричным процессором AHM-64. Карта обеспечивает 64 двунаправленных канала с переключаемой частотой дискретизации 48 или 96 кГц, открывая доступ к мощной экосистеме Waves для обработки сигналов, многоканальной записи, цифрового сплита и распределения аудио по сети.

В основе карты лежит технология Waves SoundGrid — протокол передачи аудио по Ethernet, разработанный Waves для профессиональных аудиоприложений реального времени. SoundGrid обеспечивает сверхнизкую задержку (менее 1 мс в типовых конфигурациях) в стандартных Gigabit Ethernet-сетях, позволяя выполнять обработку плагинов как на обычном компьютере (Waves Native), так и на выделенных серверах Waves, таких как Waves SoundGrid Server One или Extreme Server. Карта M-SQ-WAVES3-A поддерживает 64 входных и 64 выходных канала с переключаемой частотой дискретизации 48 или 96 кГц. Поддержка 96 кГц обеспечивает высочайшее качество звука для студийных проектов, а возможность записи 64 треков на компьютер через один кабель Cat5e или Cat6 упрощает организацию многоканальной студии. Виртуальный саундчек позволяет проводить полноценную проверку звука без присутствия артистов, используя записанные ранее многоканальные треки.

Одной из ключевых особенностей карты является встроенный 2-портовый Gigabit Ethernet-коммутатор с разъёмами EtherCON, обеспечивающими надёжную фиксацию сетевых кабелей и защиту от случайного отключения. Это позволяет подключать до двух устройств напрямую к карте — например, компьютер с плагинами и Waves-сервер — без необходимости во внешнем коммутаторе. Порты могут работать в двух режимах: Switch (коммутатор) для подключения до двух устройств напрямую, и Redundant (резервирование) для создания резервного соединения, гарантирующего бесперебойную передачу аудио даже при отказе одного из кабелей или сетевых устройств. Встроенная Internal Control Network Bridge позволяет связать управляющую сеть консоли SQ с сетью управления SoundGrid, упрощая конфигурацию всей системы. Длина кабеля может достигать 100 метров при использовании Cat5e или выше, что позволяет размещать Waves-сервер и компьютер на значительном удалении от микшера, например, за сценой или в отдельной технической зоне.
