API Audio 5500 эквалайзер

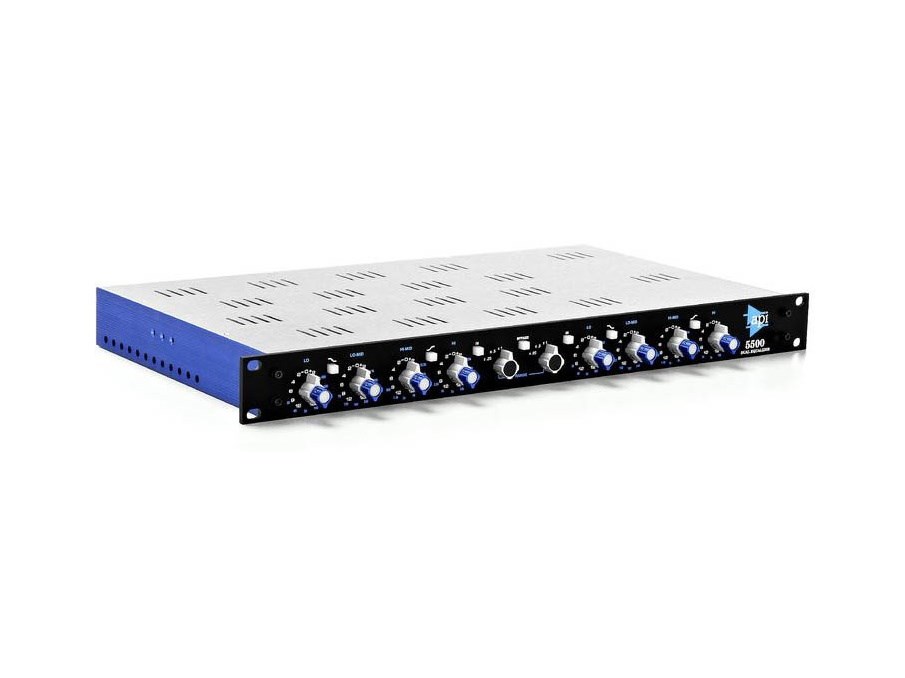

API Audio 5500 - двухканальный 4-полосный эквалайзер в формате 1U

API Audio 5500 - двухканальный эквалайзер в стоечном корпусе 1U, построенный на схеме оригинального API Audio 550. Устройство предназначено для работы с двумя каналами сигнала и оснащено четырьмя полосами эквализации, симметричными входами и выходами XLR, несимметричными входами 1/4" TRS, встроенным блоком питания, фиксированным проводным обходом и регулятором диапазона Range Control. В тракте сигнала не используются микросхемы.

В каждом канале применены операционные усилители API 2520. В сочетании с выходным трансформатором API 2503 они обеспечивают уровень сигнала +30 дБ до одностороннего ограничения. Такая схемотехника относится к ключевым конструктивным особенностям 5500 и связывает современное устройство с классическим дизайном API 550B, указанным среди особенностей модели.

Эквалайзер поддерживает 4 полосы с фиксированным Q и диапазоном усиления ±12 дБ. НЧ-диапазон охватывает 30 - 400 Гц, средние НЧ - 75 - 1000 Гц, средние ВЧ - 0,8 - 12,5 кГц, ВЧ - 2,5 - 20000 Гц. Для низкочастотного и высокочастотного диапазонов предусмотрены переключатели Peak/Shelf, позволяющие выбрать тип работы крайних полос.

Диапазон, полосы и Range Control

API Audio 5500 оснащен функцией Range Control. Она позволяет уменьшить рабочий диапазон до 1/2 или 1/4 от исходной шкалы. При таком режиме шаг регулировки становится более плавным, а изменение тонального баланса выполняется с более высоким разрешением в пределах выбранного диапазона. Эта функция особенно раскрывается при мастеринге сложного материала, содержащего стэмы и сабмиксы.

В устройстве предусмотрены два переключателя диапазонов для индивидуальной настройки шагов усиления. Такая организация управления связана с работой Range Control и дает возможность точнее выбирать масштаб изменений для каждого канала. Базовый диапазон усиления составляет ±12 дБ, а уменьшение диапазона позволяет работать с меньшими отклонениями от исходного положения регуляторов.

Четыре полосы охватывают низкие, средние низкие, средние высокие и высокие частоты. Общая частотная характеристика устройства составляет 10 - 30000 Гц. Q указан как фиксированный, поэтому характер полосы задается схемой эквалайзера, а пользователь работает с выбранной частотой, усилением и доступными переключениями диапазона и Peak/Shelf на крайних полосах.

Тракт сигнала, обход и коммутация

API Audio 5500 использует True Bypass. В режиме обхода выходной разъем напрямую соединяется проводами со входом. Специальная схема включает обход вскоре после начала подачи питания или сразу после его отключения. Такой обход указан как фиксированное проводное соединение и относится к отдельным особенностям конструкции устройства.

Коммутация включает 2 входа XLR, 2 входа 1/4" TRS и 2 выхода XLR. Симметричные входы и выходы выполнены на XLR, несимметричный вход предусмотрен на 1/4-дюймовом разъеме. Для питания используется стандартный кабель переменного тока IEC, а встроенный блок питания находится внутри корпуса устройства.

Корпус рассчитан на монтаж в стойку и занимает 1U. Габариты составляют 483 x 44 x 286 мм, вес - 4,4 кг. Формат 1U позволяет разместить эквалайзер в стандартной рэковой системе, сохранив доступ к двум каналам обработки, переключателям диапазона, элементам Peak/Shelf, входам, выходам и режиму обхода.

API Audio 5500 сочетает двухканальную архитектуру, 4-полосную эквализацию, фиксированный Q, Range Control с режимами 1/2 и 1/4 шкалы, переключатели Peak/Shelf на НЧ- и ВЧ-диапазонах, операционные усилители 2520, выходные трансформаторы API 2503, True Bypass, XLR-коммутацию, 1/4" TRS-входы, встроенное питание и стоечный формат 1U.
