Art PDB4 4-х канальный ди-бокс

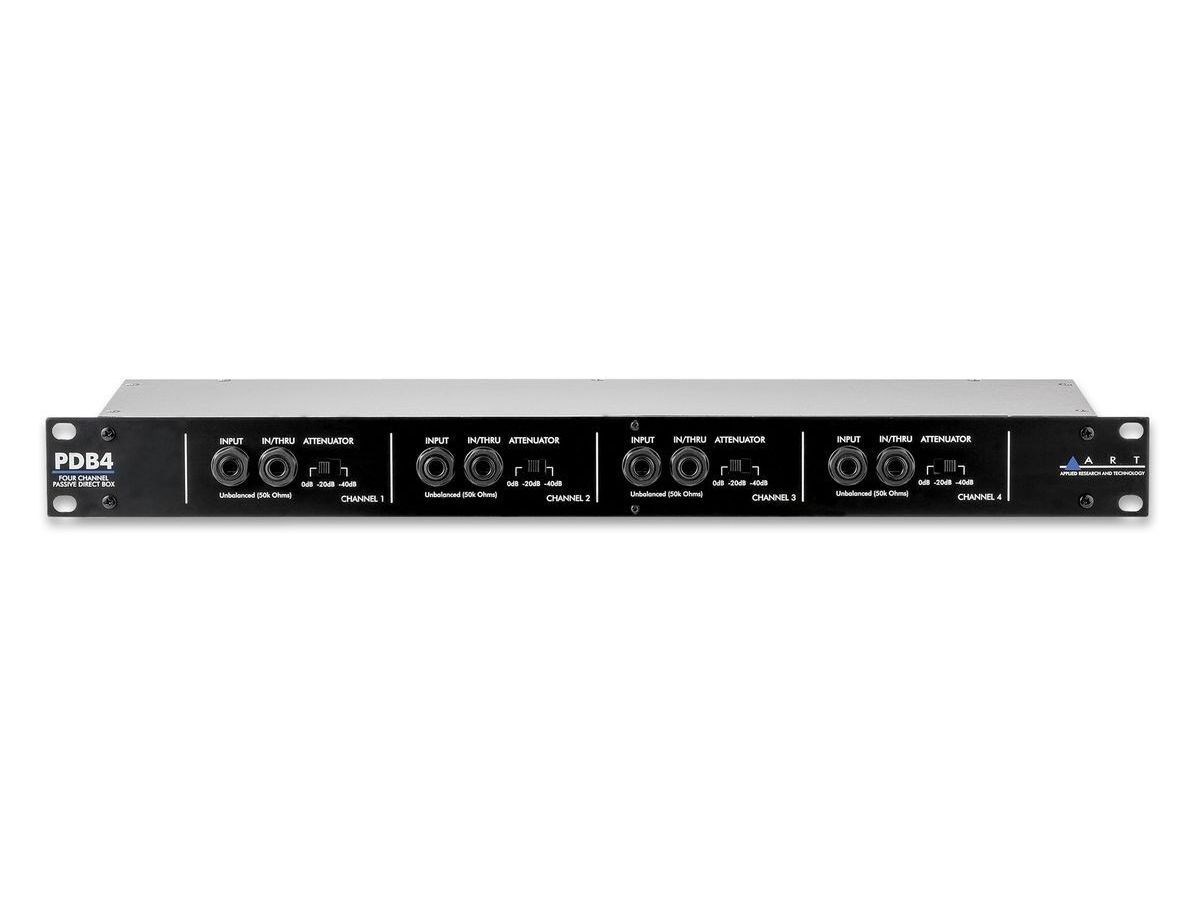

ART PDB4 - четырехканальный пассивный директ-бокс в рэковом формате 1U

ART PDB4 - пассивный директ-бокс с четырьмя полностью изолированными каналами, выполненный в 19-дюймовом рэковом корпусе высотой 1U. Устройство предназначено для подключения электронных музыкальных инструментов и других аудиоисточников к симметричным входам микшерных пультов. Формат рэкового блока удобен для стационарной установки в составе концертной, студийной или инсталляционной коммутации.

Каждый канал имеет изолированные входы и выходы, что помогает сохранить разделение между подключенными источниками. Трансформаторная изоляция на каждом выходе используется для устранения контуров заземления в системе. Такая схема важна при подключении нескольких инструментов и источников к микшеру, особенно когда оборудование работает в общей коммутационной цепи.

PDB4 позволяет не только направлять сигнал на симметричные входы микшерного пульта, но и одновременно подключать источник к усилителю и микшеру. Для этого предусмотрен параллельный выход Link Jack с импедансом 50 кОм. Инструментальный/линейный вход также имеет импеданс 50 кОм, а выход XLR/Jack рассчитан на 600 Ом.

Четыре изолированных канала

Четырехканальная конфигурация позволяет использовать один рэковый директ-бокс для нескольких источников сигнала. Все каналы полностью изолированы, поэтому каждый источник подключается через отдельный тракт. Это делает устройство подходящим для систем, где требуется компактно собрать несколько DI-каналов в одном корпусе.

Для согласования уровня входного сигнала предусмотрено переключение 0 дБ, -20 дБ и -40 дБ. Такая регулировка позволяет выбрать подходящий уровень для подключенного источника без изменения основной схемы подключения. Для работы с заземлением предусмотрен переключатель Ground Lift.

Рэковое исполнение и коммутация

Корпус выполнен в стандартном 19-дюймовом формате 1U. Габариты составляют 44,5 x 483 x 152 мм, вес - 2,95 кг. Такой формат рассчитан на монтаж в рэк и помогает упорядочить коммутацию при использовании нескольких инструментов или аудиолиний.

ART PDB4 объединяет четыре изолированных DI-канала, переключение входного уровня, инструментальный/линейный вход, параллельный Link Jack, выход XLR/Jack, Ground Lift и трансформаторную изоляцию выходов. Это пассивный рэковый директ-бокс для подключения электронных музыкальных инструментов и других источников к микшерному пульту с возможностью параллельной подачи сигнала на усилитель.
