ART Pro Channel III микрофонный предусилитель

ART Pro Channel III - ламповый микрофонный предусилитель с компрессором и 4-полосным эквалайзером

ART Pro Channel III - полнофункциональный микрофонный предусилитель с переключаемым сопротивлением микрофона, компрессором и 4-полосным полупараметрическим эквалайзером. Устройство рассчитано на работу с микрофонными, линейными и инструментальными источниками, совмещая предусиление, динамическую обработку, частотную коррекцию, измерение уровня и выходное управление в одном рэковом приборе. Модель оснащена предусилителем FET класса A, инструментальным входом High-Z на передней панели и универсальным внутренним источником питания.

Версия III получила компрессор с двумя вариантами динамического управления: Tube/Opto и FET. Режим Tube/Opto предназначен для более плавной компрессии, режим FET - для более резкого управления динамикой. В оптической схеме используется вручную выбранная лампа 12AT7. Компрессор можно полностью отключить, а порядок прохождения секций компрессора и эквалайзера переключается одной кнопкой: сигнал может идти через компрессор до или после эквалайзера.

ART Pro Channel III работает и как инструментальный DI. Подключение к переднему входу 1/4" перекрывает задний XLR-вход, поэтому прямой инструментальный сигнал можно записывать без отключения уже подключенного микрофонного или линейного тракта. Вход High-Z расположен на передней панели, а микрофонный вход XLR - сзади. Для микрофонов доступно переключаемое сопротивление, а ступенчатая регулировка входного усиления сочетается с переключателем +20 дБ.

Входная секция, предусиление и маршрутизация

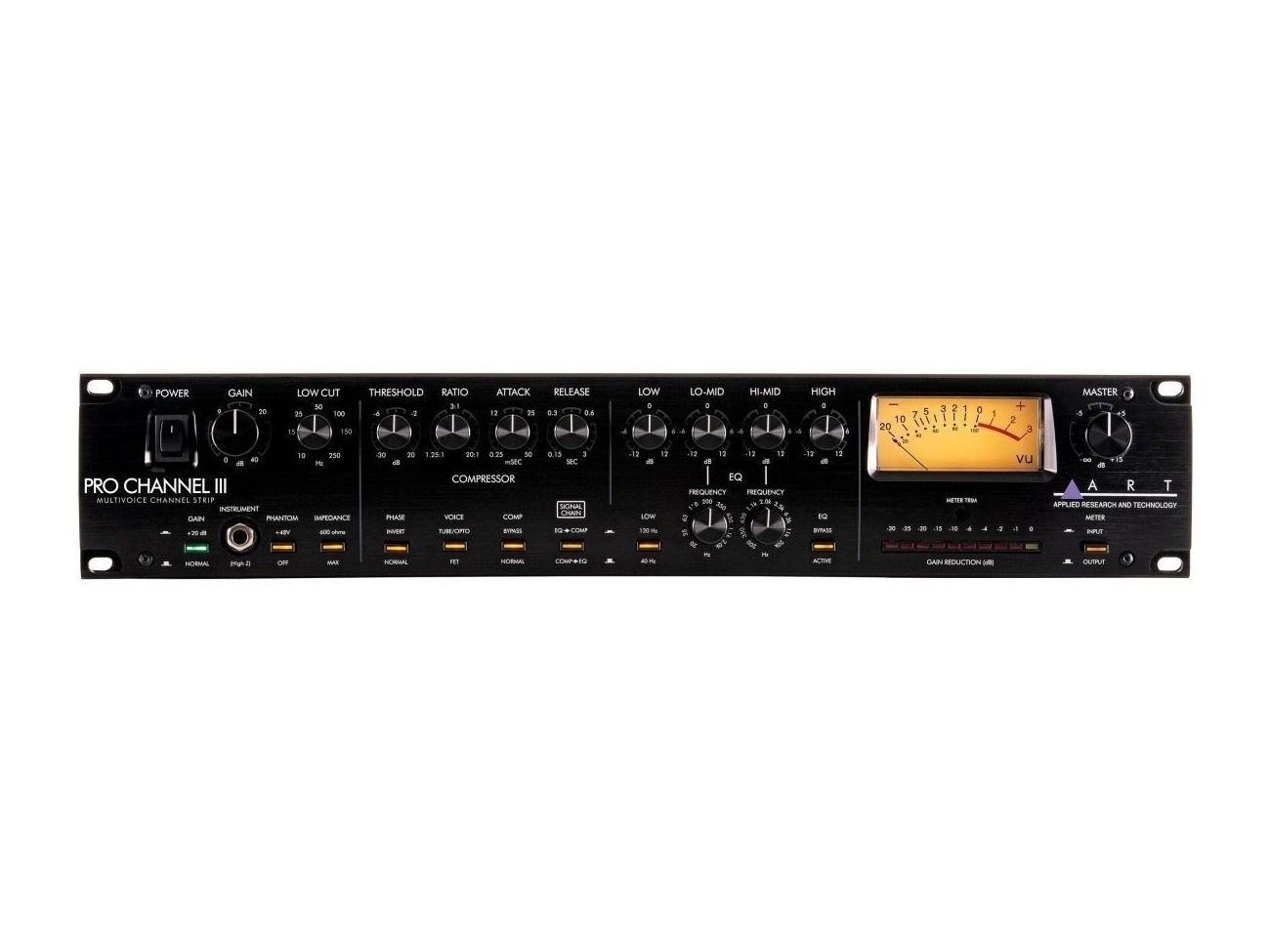

Интерфейс ART Pro Channel III разделен на четыре рабочие зоны: вход, компрессор, эквалайзер и выход/измерение. В секции предусилителя ступенчатая регулировка входного усиления используется вместе с переключателем усиления +20 дБ. Такая схема предназначена для настройки уровня микрофонного и инструментального сигнала перед дальнейшей обработкой.

Фантомное питание доступно на передней панели. Рядом находится фильтр верхних частот с крутизной 6 дБ/октаву и диапазоном от 10 Гц до 250 Гц. Этот фильтр применяется для ослабления низкочастотных составляющих в сигнале. В устройстве предусмотрена петля эффектов, а выходные режимы включают +4 дБн и -10 дБВ.

Входное сопротивление указано как 600 Ом / 47 кОм для XLR, более 800 кОм для инструментального входа и 7,5 кОм для insert. Выходное сопротивление XLR составляет менее 47 Ом. Максимальный входной уровень равен +22 дБн в режиме +4 дБн и +13 дБн в режиме -10 дБВ для балансного подключения. Максимальный выходной уровень составляет +26 дБн для балансного выхода и +20 дБн для небалансного.

Компрессор, эквалайзер и измерение

Компрессор оснащен стандартными органами управления Threshold, Ratio, Attack и Release. Голосовой переключатель выбирает лампово-оптический или FET-характер компрессии. Секция компрессора имеет независимый обход, поэтому ее можно исключить из тракта, если динамическая обработка не требуется. Возможность менять порядок компрессора и эквалайзера позволяет выбрать один из двух вариантов прохождения сигнала внутри устройства.

4-полосный полупараметрический эквалайзер обеспечивает усиление или ослабление каждой полосы на ±12 дБ. Низкочастотная полоса может быть установлена на 40 или 120 Гц. Низкая середина регулируется в диапазоне 20 Гц - 2 кГц, высокая середина - 200 Гц - 20 кГц. Высокочастотная полоса фиксирована на 12 кГц. Эквалайзер, как и компрессор, можно отключить.

Выходная секция оснащена измерителем VU-типа, который показывает уровни на входе и выходе. Для контроля затухания компрессора предусмотрен отдельный 10-сегментный светодиодный измеритель. Регулятор выходного уровня работает в диапазоне от -∞ до +15 дБ, при этом положение на 12 часов соответствует 0 дБ.

ART Pro Channel III имеет частотную характеристику 12 Гц - 100 кГц с отклонением +0, -1 дБ. Максимальное усиление включает 40 дБ переменного входного усиления, 20 дБ переключаемого усиления и 15 дБ переменного выходного усиления. Эквивалентный входной шум составляет -128 дБн для микрофонного/линейного входа и -109 дБн для инструментального входа, CMRR - более 90 дБ. Питание рассчитано на 100 - 240 В, 50/60 Гц, 25 Вт. Размеры устройства - 8,9 x 48,3 x 23,3 см, вес - 4,76 кг.
