Art S8 микрофонный сплиттер

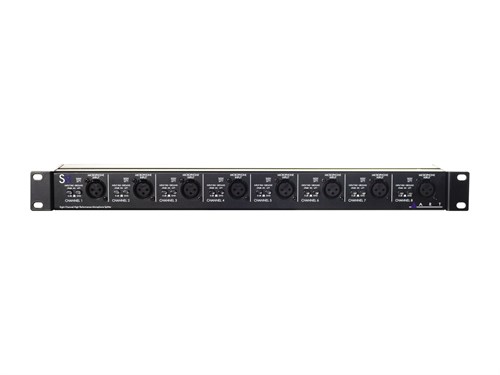

ART S8 - восьмиканальный пассивный микрофонный сплиттер с трансформаторной развязкой

ART S8 - восьмиканальный микрофонный сплиттер с трансформаторной развязкой, выполненный в рэковом корпусе формата 1U. Устройство предназначено для разделения микрофонного или линейного сигнала на два выхода: прямой Direct Out и трансформаторно-развязанный Isolated Out. Такой формат используется в системах, где один и тот же сигнал нужно направить на две разные линии или две разные аудиосистемы.

Сплиттер работает по пассивной схеме и не требует питания. Каждый из восьми каналов имеет один XLR-вход, один прямой XLR-выход и один изолированный XLR-выход. Прямые выходы передают фантомное питание обратно к источнику, поэтому устройство совместимо с конденсаторными микрофонами и активными DI-боксами. Изолированные выходы используют трансформаторную развязку.

ART S8 рассчитан на задачи живого звука, студийной записи, трансляций и другие ситуации, где требуется распределение одного входного сигнала между двумя направлениями. При этом устройство не выполняет активного усиления и не нуждается в отдельном блоке питания, сохраняя простую схему подключения через XLR-разъемы на каждом канале.

Каналы, выходы и трансформаторная развязка

В ART S8 предусмотрено 8 независимых каналов разделения. В каждом канале входной сигнал поступает на XLR-вход и далее распределяется на два выхода. Direct Out передает сигнал напрямую, а Isolated Out выводит сигнал через трансформаторную развязку. Такая организация позволяет получить два направления сигнала от одного источника.

Трансформаторная развязка изолированных выходов относится к ключевым конструктивным особенностям устройства. Она применяется именно на Isolated Out, тогда как Direct Out остается прямым выходом. Прямые выходы передают фантомное питание к источнику, что важно при работе с оборудованием, которому требуется фантомное питание со стороны подключенной системы.

Каждый канал оснащен переключателем Ground Lift. Он предусмотрен для устранения возможных наводок. Входной аттенюатор Pad снижает уровень сигнала и используется при подключении линейных источников. Эти элементы управления расположены по каналам, поэтому настройка выполняется отдельно для каждого входного сигнала.

Пассивная схема и рэковый формат

Пассивная конструкция ART S8 не требует питания. Это упрощает включение устройства в аудиотракт: сплиттер работает за счет подключенного сигнала и не нуждается в сетевом кабеле или внешнем адаптере. Такая схема соответствует назначению устройства как микрофонного и линейного сплиттера для распределения сигналов.

Корпус выполнен в рэковом формате 1U. Размеры устройства составляют 95 x 483 x 44 мм, вес - 1,7 кг. Такой формат рассчитан на установку в стандартную стойку вместе с другим звуковым оборудованием. В одном рэковом блоке размещены 8 каналов разделения, XLR-входы, прямые XLR-выходы, изолированные XLR-выходы, Ground Lift и Pad.

Рабочий частотный диапазон составляет 20 Гц - 20 кГц с отклонением ±0,25 дБ при -15 dBu. Входное сопротивление указано как более 1,1 кОм при 1 кГц, выходное сопротивление - менее 255 Ом при 1 кГц. Уровень гармонических искажений составляет менее 0,1% в диапазоне 45 Гц - 20 кГц.

ART S8 сочетает восемь каналов разделения, пассивную схему, XLR-коммутацию на каждом канале, Direct Out с передачей фантомного питания, трансформаторно-развязанный Isolated Out, переключатель Ground Lift, входной Pad, рэковый корпус 1U и рабочий диапазон 20 Гц - 20 кГц. Устройство предназначено для разделения микрофонного или линейного сигнала без добавления активного питания в сам сплиттер.
