ART Tube MP/CU микрофонный предусилитель

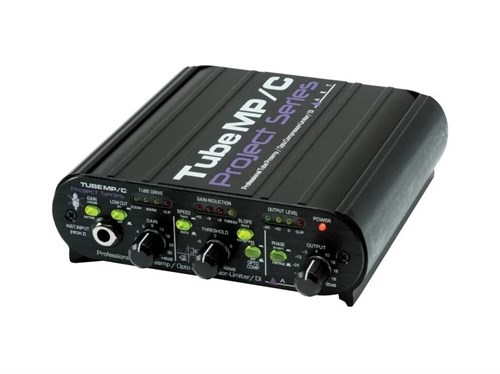

ART Tube MP/C - ламповый микрофонный предусилитель и DI-бокс с оптическим компрессором

ART Tube MP/C - микрофонный предусилитель и инструментальный DI-бокс из семейства Tube MP, выполненный в настольном формате. Устройство сочетает ламповый микрофонный/линейный предусилитель с усилением до 80 дБ, тщательно отобранную лампу 12AX7a, оптическую схему компрессора без VCA, фантомное питание +48 В, инверсию фазы, фильтр верхних частот 70 Гц и переключаемый диапазон выходного сигнала для линейного или инструментального уровня.

Модель оснащена XLR и 1/4" коммутацией. Для подключения предусмотрены симметричные входы и выходы XLR, несимметричные входы и выходы 1/4", а XLR-выход выполнен с трансформаторной изоляцией. Передняя панель включает инструментальный вход, индикаторы уровня лампового сигнала и выходного уровня, а также переключаемый фильтр верхних частот 70 Гц.

Tube MP/C работает как предусилитель для микрофонного и линейного сигнала, а также как инструментальный DI-бокс. В отличие от других устройств семейства Tube MP, здесь предусмотрено переключение выходов между линейным и инструментальным уровнями. Линейный уровень используется при подключении к записывающему оборудованию, включая аудиоинтерфейсы и сигнальные процессоры. Инструментальный уровень может применяться для отправки записанного DI-трека обратно на гитарный усилитель для реампинга или для подключения XLR-выхода к микрофонному предусилителю на консоли.

Предусилитель, входы и выходной уровень

ART Tube MP/C использует лампу 12AX7a и обеспечивает усиление до 80 дБ. Максимальное усиление составляет +80 дБ при балансном входе-выходе и +64 дБ при небалансном входе и балансном выходе. Входное сопротивление указано как 1 МОм для 1/4" и 5 кОм для XLR. Выходное сопротивление составляет менее 600 Ом для 1/4" и менее 300 Ом для XLR.

Максимальный входной уровень равен +15 дБн для несимметричного инструментального подключения и +10 dBu для балансного микрофонного подключения. Максимальный уровень выходного сигнала составляет +19 dBu в линейном режиме. Переключаемый диапазон выходного сигнала позволяет выбрать уровень линейного или инструментального интерфейса.

Фантомное питание выбираемое, +48 В постоянного тока, фильтрованное, с ограничением тока. Переключатель инверсии фазы относится к базовым функциям работы с сигналом. Для контроля предусмотрены светодиодные индикаторы уровня лампового эффекта, снижения усиления и выходного уровня.

Компрессор, фильтр и технические параметры

Встроенный компрессор ART Tube MP/C построен по оптической схеме без VCA. При включении компрессора доступны регулируемый порог, переключаемое быстрое или автоматическое время отпускания, переключаемая крутизна для коэффициентов компрессии или лимитирования, а также индикация снижения усиления. Такая секция добавляет в устройство динамическую обработку наряду с предусилением и DI-функцией.

Переключаемый фильтр верхних частот работает на 70 Гц. Частотная характеристика составляет 30 Гц - 60 кГц с отклонением ±1 dB на балансном выходе и 20 Гц - 60 кГц с отклонением ±1 dB на выходе 1/4". Общие гармонические искажения составляют менее 0,1% при максимальном усилении. Динамический диапазон превышает 90 дБ.

Эквивалентный входной шум указан как -128 dBu, типичное значение с A-взвешиванием, при максимальном усилении и закороченном балансном XLR-входе. CMRR составляет более 60 dB при максимальном усилении. Питание подается от внешнего источника 9 В переменного тока при 1000 мА.

Корпус изготовлен на заказ из экструдированного алюминия. ART Tube MP/C объединяет ламповый микрофонный/линейный предусилитель, инструментальный DI-бокс, оптический компрессор, XLR и 1/4" коммутацию, трансформаторно-изолированный XLR-выход, выбор линейного или инструментального выходного уровня, фантомное питание, инверсию фазы, фильтр 70 Гц и светодиодную индикацию в настольном формате.
