Art Tube MP Project Series предусилитель

ART TUBE MP Project Series - ламповый микрофонный предусилитель с фантомным питанием и лимитером

ART TUBE MP Project Series - микрофонный предусилитель с лампой 12AX7A, фантомным питанием +48 В, переключателем фазы, выходным лимитером и индикатором выходного уровня. Модель рассчитана на работу с микрофонными и инструментальными сигналами, поддерживает подключение через балансный XLR и небалансный 1/4" TRS, а также позволяет управлять усилением, чувствительностью, входным сопротивлением и низкочастотной фильтрацией.

Предусилитель работает в широком частотном диапазоне от 10 Гц до 40 кГц с отклонением ±1 дБ. Динамический диапазон превышает 100 дБ в полосе 20 Гц - 20 кГц. Схема рассчитана на обработку широкого диапазона входных уровней с минимальным вмешательством в окраску звучания, а лампа 12AX7A используется для добавления лампового характера в сигнал.

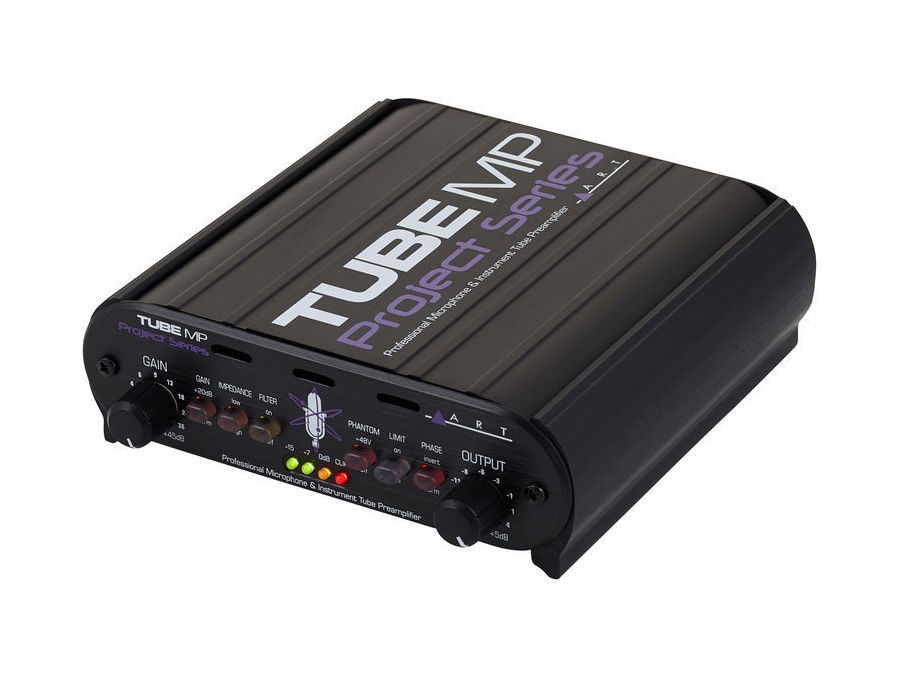

На передней панели предусмотрен входной регулятор Gain и кнопка переключения чувствительности. Эти элементы помогают управлять уровнем входного сигнала и степенью раскачки лампы. Переключаемое входное сопротивление позволяет выбрать 4,7 кОм или 600 Ом, что дает возможность согласовать работу предусилителя с подключенным микрофоном.

Входы, усиление и работа с сигналом

ART TUBE MP Project Series оснащен балансным микрофонным входом XLR и небалансным инструментальным входом 1/4" TRS с сопротивлением 600 Ом. При подключении источника к инструментальному входу микрофонный вход отключается. Такая схема разделяет работу входов и помогает сохранить качество сигнала при подключении инструмента.

Максимальный входной уровень составляет +17 дБн для разъема 1/4" и +16 дБн для XLR. Максимальное усиление достигает 70 дБ при соединении XLR - XLR и +50 дБ при соединении 1/4" - XLR. Переключаемый усилитель входного сигнала добавляет 20 дБ, что расширяет возможности настройки уровня при работе с разными источниками.

Выходы выполнены в двух форматах: небалансный 1/4" TRS с сопротивлением 600 Ом и балансный XLR-папа с сопротивлением менее 300 Ом. Максимальный выходной уровень составляет +20 дБн для 1/4" и +26 дБн для XLR. Индикатор выходного уровня помогает контролировать сигнал на выходе предусилителя.

Фильтр, фантомное питание и лимитер

Встроенный низкочастотный фильтр можно включать и отключать. Его частота среза составляет 40 Гц при уровне -3 дБ. Фильтр предназначен для уменьшения низкочастотных шумов, чтобы они не перегружали входной каскад. При такой частоте среза полезная низкочастотная информация сохраняется.

Фантомное питание +48 В DC подается на разъем XLR. Оно выполнено переключаемым, отфильтрованным и с ограничением тока. Эта функция используется при подключении микрофонов, которым требуется фантомное питание через балансный XLR-вход.

Выходной лимитер выполнен по схеме Fast & Musical FET и может отключаться. Предельный уровень лимитирования превышает 20 дБ. Для управления фазой предусмотрен переключатель нормального режима и инверсии. Эти элементы позволяют контролировать выходной сигнал непосредственно на предусилителе.

Выносной блок питания вынесен за пределы корпуса, что помогает исключить шумы и сетевые наводки из полезного сигнала. Шасси выполнено из анодированного алюминия и дополнено резиновыми накладками. Лампа 12AX7A заменяемая, поэтому ее можно обслуживать при необходимости.

ART TUBE MP Project Series сочетает ламповый каскад на 12AX7A, фантомное питание +48 В, переключаемый входной уровень, переключаемое входное сопротивление, НЧ-фильтр 40 Гц, инверсию фазы, FET-лимитер, XLR и 1/4" TRS входы и выходы. Это компактный микрофонный предусилитель для работы с микрофонами и инструментальными источниками, где важны настройка уровня, контроль выходного сигнала и гибкая коммутация.
