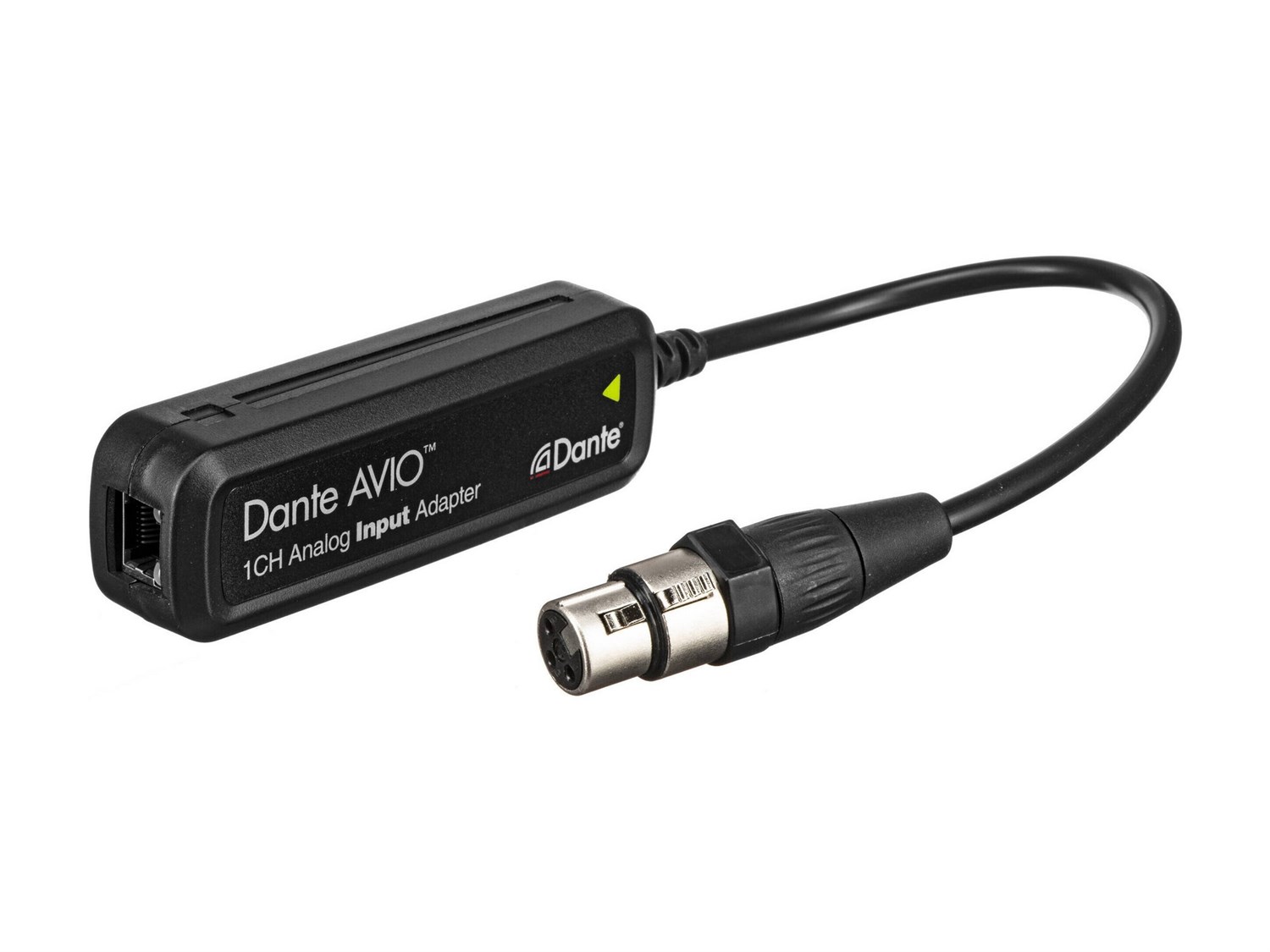

Audinate ADP-DAI-AU-1X0 адаптер Dante

Dante AVIO Analog Input: адаптер для подключения аналогового сигнала к сети Dante

Dante AVIO Analog Input - адаптер для ввода аналогового сигнала в сеть на базе протокола Dante. Устройство оснащено одним балансным аналоговым линейным входом и предназначено для подключения аналоговых источников к цифровой аудиосети. Такой формат помогает включить в Dante-систему оборудование, которое изначально не имеет сетевого интерфейса.

Адаптер может использоваться с микшерными консолями предыдущих поколений, беспроводными микрофонами и другими аналоговыми устройствами. Он принимает линейный аналоговый сигнал и передает его в Dante-сеть, сохраняя компактный формат и простую схему подключения. Для систем, где уже используется сетевое аудио, это практичный способ добавить один аналоговый вход без замены основного оборудования.

Аналоговый вход и работа с оборудованием

Dante AVIO Analog Input рассчитан на подключение одного аналогового источника. Вход выполнен как балансный аналоговый линейный канал, при этом указаны параметры работы как с балансным, так и с небалансным сигналом. Импеданс составляет 20 кОм для балансного подключения и 10 кОм для небалансного.

Устройство подходит для интеграции микшерных консолей в Dante-сеть. Это особенно важно, когда в системе используются консоли без встроенной сетевой передачи аудио, но требуется включить их сигнал в общую Dante-инфраструктуру. Адаптер берет на себя ввод аналогового линейного сигнала и делает его доступным в сетевой аудиосистеме.

С помощью Dante AVIO Analog Input можно задействовать DSP-процессоры, аналоговые компрессоры и эквалайзеры для обработки цифровых каналов в сети Dante. В такой схеме аналоговое устройство становится частью маршрута обработки, а адаптер связывает его с сетевым трактом. В перечне совместимых задач указано подключение DI-боксов и клавишных инструментов напрямую к сети Dante.

Уровень сигнала, аудиопараметры и питание

Входной уровень сигнала регулируется через Dante Controller. Доступны значения +24 dBu, +4 dBu, 0 dBu, 0 dBV и -10 dBV. Такой набор уровней позволяет согласовать адаптер с разными аналоговыми устройствами в пределах заявленных режимов. Настройка через Dante Controller делает управление входным уровнем частью общей Dante-конфигурации.

Рабочий частотный диапазон составляет 20 Гц - 20 кГц с отклонением -/+0,5 дБ. Динамический диапазон превышает 100 дБ, отношение сигнал/шум также превышает 100 дБ. Общий уровень гармонических искажений указан менее 0,01 % при +4 dBu. Эти параметры описывают работу адаптера в звуковом тракте при передаче аналогового входа в цифровую сеть.

Поддерживаются частоты дискретизации 44,1, 48 и 96 кГц. Разрядность составляет 24 бит. Такой набор параметров соответствует распространенным форматам профессионального сетевого аудио и позволяет включать адаптер в Dante-системы с разными настройками проекта или оборудования.

Питание Dante AVIO Analog Input подается через 802.3af Class 1 PoE-свитч или PoE-инжектор. Отдельный блок питания не указан: питание и сетевое подключение организуются через PoE-инфраструктуру. Это упрощает коммутацию в Dante-системе, где устройства могут получать питание от совместимого сетевого оборудования.

Dante AVIO Analog Input объединяет один балансный аналоговый линейный вход, регулируемый входной уровень через Dante Controller, поддержку 24-битного аудио с частотами 44,1, 48 и 96 кГц, динамический диапазон более 100 дБ и питание по PoE. Адаптер предназначен для случаев, когда аналоговый сигнал нужно передать в сеть Dante без замены уже используемых микшерных консолей, процессоров, DI-боксов, клавишных инструментов или другого аналогового оборудования.
