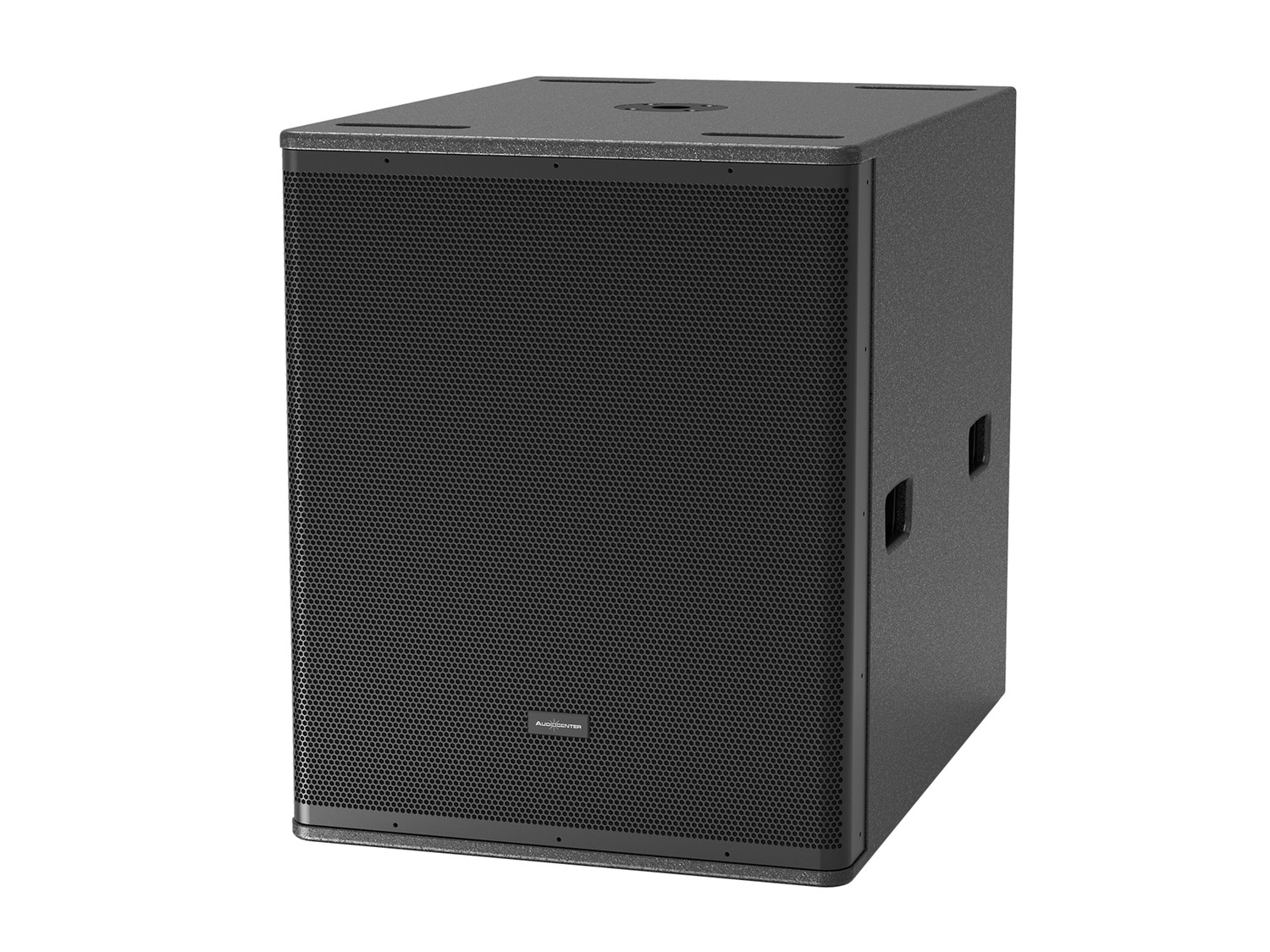

Audiocenter S3118A сабвуфер

Audiocenter S3118A - активный сабвуфер с DSP 96 кГц, усилителем класса D и мощностью 2000 Вт AES

Audiocenter S3118A - активный сабвуфер для звуковых систем, где требуется отдельная низкочастотная секция с собственным усилением, цифровой обработкой и встроенной защитой. Модель относится к серии MA, в которой используются активные портативные акустические системы и активный сабвуфер в деревянном корпусе. S3118A рассчитан на воспроизведение диапазона 35 - 150 Гц и развивает максимальный расчетный SPL 134 дБ на расстоянии 1 м.

В сабвуфере установлен кастомизированный ферритовый динамик Audiocenter с 4-дюймовой звуковой катушкой. Усилительный модуль работает в классе D и выдает мощность 2000 Вт по стандарту AES. Такая конфигурация объединяет низкочастотный динамик, усиление и DSP-обработку в одном активном корпусе, без необходимости использовать отдельный внешний усилитель для сабвуферного канала.

Цифровой процессор работает с частотой дискретизации 96 кГц и разрядностью 24 бит. Кроссовер управляется DSP, а для настройки доступны пресеты 80, 100 и 120 Гц. Эти фиксированные значения позволяют выбрать частоту раздела в пределах предусмотренных режимов работы сабвуфера. DSP-модуль входит в усилительную часть и связан с обработкой сигнала внутри устройства.

Усиление, DSP и защита

Встроенный усилитель класса D рассчитан на работу с низкочастотным динамиком и поддерживает частотный отклик 20 Гц - 6 кГц при 1 Вт, 8 Ом и 2 каналах с отклонением ±0,5 дБ. Гармонические искажения на уровне менее 0,05%, интермодуляционные искажения - менее 0,05%.

Система защиты включает защиту от постоянной составляющей тока, короткого замыкания, перегрева, перегрузки на входе и перегрузки на выходе. Предусмотрен мягкий старт, защита от высокого напряжения и защита от низкого напряжения. Такой набор защитных функций встроен в активную схему сабвуфера и относится к работе усилительного модуля при разных режимах нагрузки и питания.

Охлаждение реализовано с помощью вентиляторов и конвекции. Эта схема используется для отвода тепла от внутренних компонентов. Рабочее питание поддерживает два диапазона напряжения: 100 - 130 В при 60 Гц или 220 - 240 В при 50 Гц. Для подключения питания предусмотрен 3-пиновый штекер.

Подключение, установка и корпус

Для подачи сигнала используется вход 1 x NEUTRIK female XLR. Для передачи сигнала дальше предусмотрен выход 1 x NEUTRIK male XLR. Такая коммутация подходит для включения сабвуфера в цепь профессионального звукового оборудования с балансным XLR-подключением.

В серии MA используется технология BrainCore, основанная на анализе входного сигнала и обработке аудио. В конструкции применен усилитель класса D с DSP-модулем. В составе серии присутствует встроенный беспроводной канал Bluetooth с возможностью линкования в стерео, два входа с переключаемой чувствительностью mic/line и вход miniJack 3,5 мм.

Для установки на стойку предусмотрено посадочное отверстие M20 диаметром 35 мм. Это позволяет использовать сабвуфер как основание для стойки в составе акустической системы. Деревянный корпус относится к активному сабвуферу серии MA и рассчитан на размещение низкочастотного модуля с усилителем, DSP и коммутацией.

Габариты Audiocenter S3118A составляют 520 x 700 x 618 мм, вес - 43 кг. В одном корпусе объединены кастомизированный ферритовый динамик Audiocenter с 4-дюймовой катушкой, усилитель класса D мощностью 2000 Вт AES, процессор 96 кГц / 24 бит, DSP-кроссовер с пресетами 80, 100 и 120 Гц, XLR-вход, XLR-выход, защита усилительной части, система охлаждения на вентиляторах и конвекции, 3-пиновый вход питания и крепление M20 диаметром 35 мм.
