Audiocenter WM3210A активный монитор

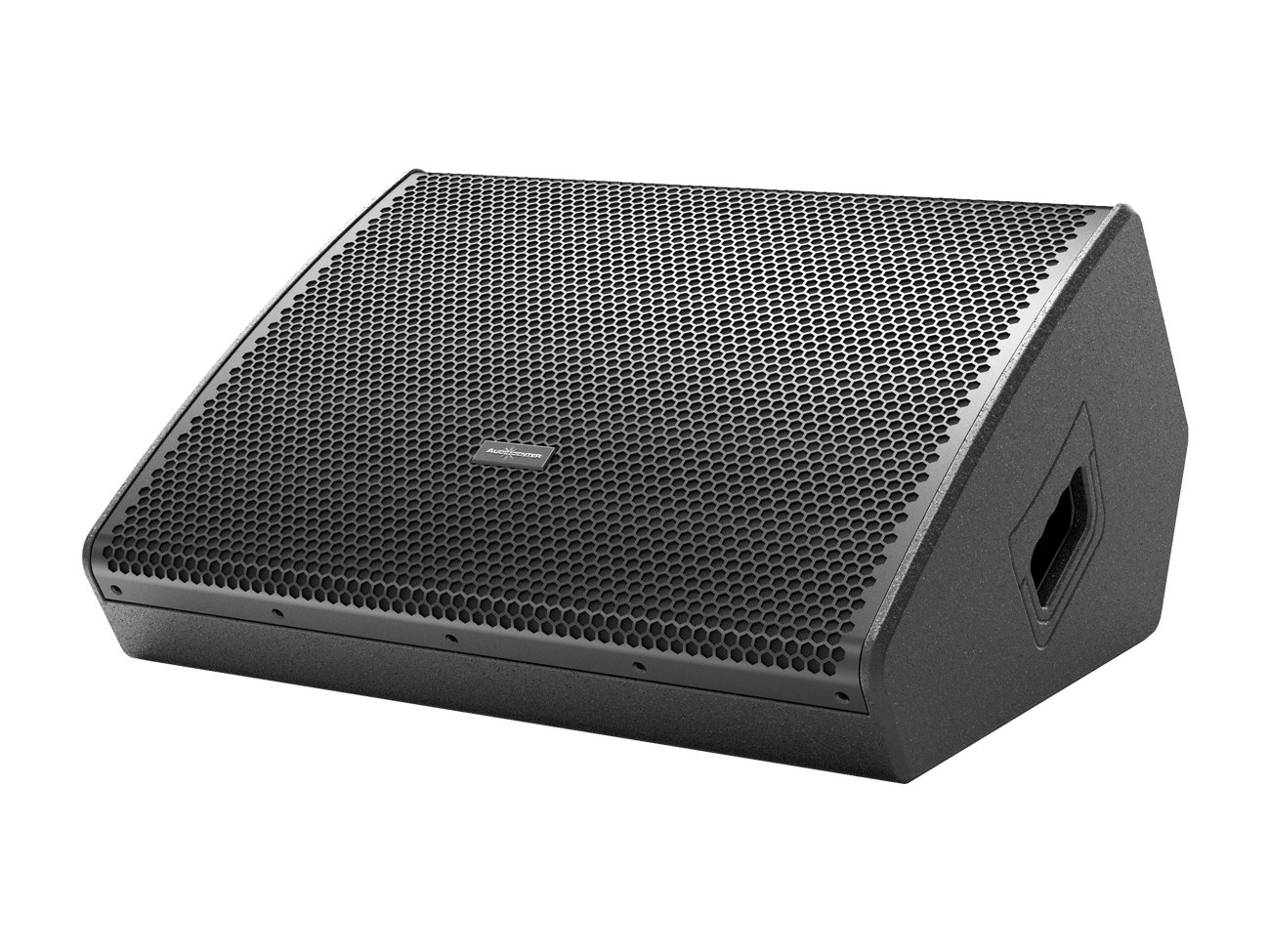

Audiocenter WM3210A - активная клиновая мониторная акустическая система с DSP

Audiocenter WM3210A - активная клиновая мониторная акустическая система Wedge Monitor с DSP-управлением, усилителем класса D и технологией BrainCore. Модель разработана для работы в напольном мониторинге и рассчитана на применение в живом звукоусилении, гастрольных системах, клубах, аудиториях, театрах и домах культов. Формат корпуса с углом 30° ориентирован на мониторное размещение.

Акустическая часть построена на двух 10-дюймовых низкочастотных динамиках с 2-дюймовой звуковой катушкой и высокочастотном драйвере с 1,75-дюймовой звуковой катушкой и 1-дюймовым выходом. Частотная характеристика по уровню -10 дБ составляет 55 Гц - 20 кГц. Волновод обеспечивает покрытие 60° x 90°, что относится к направленности акустической системы.

Встроенный процессор работает с частотой дискретизации 48 кГц и FIR-фильтрацией. Для выбора характера работы предусмотрены три пресета: Бемоль, Вокал и Барабан. Технология BrainCore анализирует и обрабатывает входной сигнал, DSP-модуль, усилитель класса D и акустическую систему в рамках единой активной конструкции.

Мониторная акустика и обработка сигнала

WM3210A относится к активным клиновым мониторам, поэтому усилитель, процессор и акустическая система собраны в одном корпусе. Такая конструкция не требует отдельного усилителя мощности в пределах штатной схемы подключения. Усилитель класса D развивает мощность 1100 Вт по стандарту RMS, пиковая мощность составляет 2200 Вт.

Максимальный расчетный SPL на расстоянии 1 м указан как 122 дБ в непрерывном режиме и 128 дБ в пике. Частотная характеристика усилительной части при 1 Вт, 8 Ом и двух каналах составляет 20 Гц - 20 кГц с отклонением ±0,5 дБ. Интермодуляционные искажения в диапазоне 20 Гц - 20 кГц при половине мощности составляют менее 0,05%, суммарные гармонические искажения в диапазоне 20 Гц - 20 кГц при номинальной мощности 8 Ом также менее 0,05%.

Система охлаждения использует вентиляторы и воздушную конвекцию. В конструкции предусмотрены защиты от постоянного тока, короткого замыкания, перегрева, перегрузки на входе, перегрузки на выходе, плавного пуска, перенапряжения и пониженного напряжения. Эти параметры относятся к встроенной электронной части активной системы.

Подключение, корпус и установка

Для сигнальной коммутации предусмотрен вход XLR «мама» и выход XLR «папа». Питание подключается через разъем питания, для выходной мощности указан разъем питания. Рабочее напряжение доступно в вариантах 100-130 В или 220-240 В с допуском ±10% и частотой 50/60 Гц. Потребляемая мощность при 1/8 выходной мощности составляет 82 Вт.

Корпус изготовлен из фанеры, обработанной на станках с ЧПУ. В стандартном исполнении используется черный цвет. Передняя часть закрыта железной сеткой. Для переноски предусмотрены две боковые ручки. Угол корпуса составляет 30°, что связано с клиновым мониторным форматом.

Габариты акустической системы составляют 593 x 320 x 515 мм в формате ширина x глубина x длина. Конструкция с двумя 10-дюймовыми НЧ-драйверами, ВЧ-драйвером с 1-дюймовым выходом, DSP-управлением, FIR-фильтрацией, усилителем класса D и пресетами Бемоль, Вокал и Барабан делает WM3210A активным монитором для систем живого звукоусиления и стационарных инсталляций.

Audiocenter WM3210A сочетает активный клиновой формат, DSP-управление, технологию BrainCore, процессор 48 кГц с FIR-фильтрацией, усилитель класса D, мощность 1100 Вт RMS, пиковую мощность 2200 Вт, два 10-дюймовых НЧ-драйвера, ВЧ-драйвер с 1,75-дюймовой катушкой, частотную характеристику 55 Гц - 20 кГц, покрытие 60° x 90°, расчетный SPL 122/128 дБ, XLR-коммутацию, корпус из фанеры с ЧПУ-обработкой, железную решетку, две боковые ручки и клиновой угол 30°.
