Befaco Muxlicer Eurorack-модуль

Befaco Muxlicer: Eurorack-модуль с двунаправленным переключателем и генератором гейта

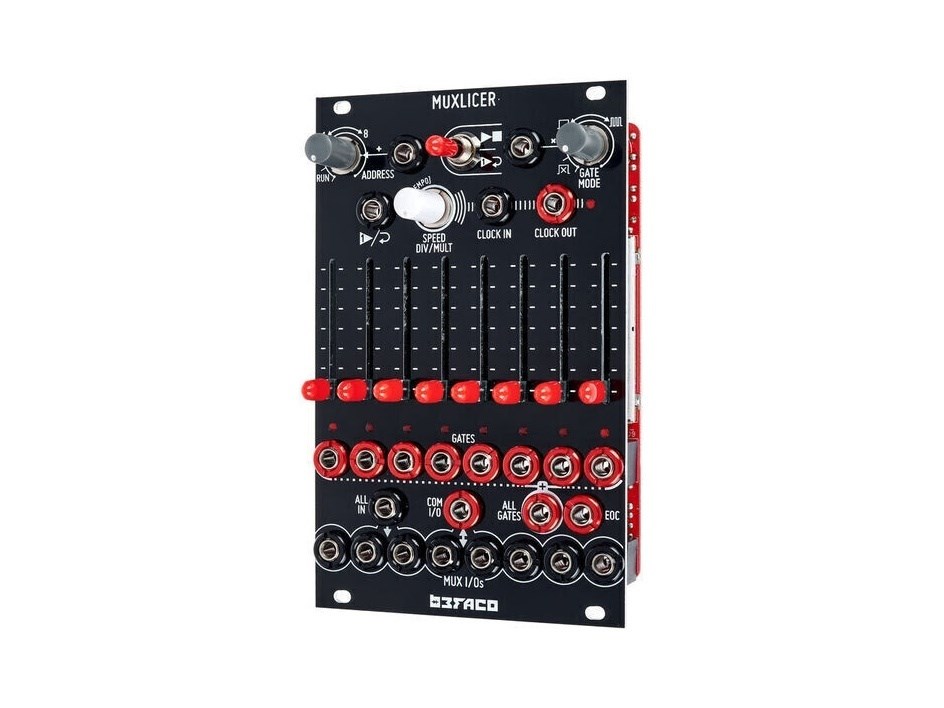

Befaco Muxlicer - Eurorack-модуль для модульного синтезатора, объединяющий сигнальный процессор, двунаправленный аналоговый переключатель и генератор гейта. Модуль занимает 16 HP и рассчитан на добавление последовательной обработки, коммутации и CV/Gate-функций в компактном формате. Внутри Muxlicer разделен на три основных блока: цифровой шаговый контроллер, генератор гейта и аналоговый переключатель Mux/DeMux.

Главная особенность модуля - обратимая маршрутизация аналоговых сигналов. Befaco Muxlicer может направлять один модульный сигнал с входа IN на восемь разных выходов Out или работать в противоположном направлении, объединяя восемь сигналов в одну точку назначения. Такая схема делает модуль не только переключателем, но и гибким инструментом для последовательной коммутации в Eurorack-системе.

Muxlicer работает с модульными сигналами разных типов и может использоваться для создания CV- и Gate-последовательностей. Генерация CV и Gate позволяет применять модуль как последовательный источник напряжения, то есть как секвенсор. В аудиотракте он может нарезать сигнал на ритмические фрагменты с независимой громкостью, а при работе с модуляцией помогает строить динамические паттерны из поступающего сигнала.

Последовательная обработка и Gate-функции

Цифровой шаговый контроллер отвечает за последовательную логику работы Muxlicer. В связке с генератором гейта он позволяет формировать последовательности гейта и управлять повторным запуском управляющего напряжения для каждого шага. Это важно для паттернов, где движение сигнала должно быть связано не только с маршрутизацией, но и с ритмической структурой.

При работе с аудио Befaco Muxlicer может превращать непрерывный сигнал в ритмические фрагменты. Каждый шаг может иметь собственный уровень громкости, что открывает возможность создавать изменяющиеся фразы из одного аудиоисточника. Такой принцип подходит и для модулирующих сигналов: модуль способен формировать сложные и динамические последовательности на базе любого аудио или управляющего сигнала.

Gate-генератор расширяет функции переключателя и делает Muxlicer полезным не только для маршрутизации. CV и Gate могут работать как связанная последовательная система, где шаги определяют не только выбор канала, но и характер управляющего сигнала. За счет этого модуль может выполнять роль секвенсора внутри патча, сохраняя при этом функции Mux/DeMux.

Маршрутизация Mux/DeMux и подключение

Аналоговый переключатель в Befaco Muxlicer предназначен для коммутации и маршрутизации аналоговых сигналов. Его обратимая структура позволяет отправлять один сигнал на восемь направлений или принимать восемь разных сигналов в одну точку. Такой режим работы зависит от того, как подключен модуль в конкретном патче.

Разъем Common I/O используется как общая точка маршрутизации. Через него можно отправлять сигнал на Mux I/O или получать сигнал от них. Когда к All In или Mux I/Os ничего не подключено, Common I/O используется как CV Out. Такая логика делает один и тот же разъем частью разных режимов работы модуля.

Восемь входов / выходов Mux обычно связаны с разъемом All In. Сигнал, поступающий на All In, попадает на все восемь Mux I/O. Это упрощает распределение одного источника по нескольким направлениям внутри модульной системы и позволяет использовать Muxlicer как центральный элемент последовательного переключения.

Питание модуля осуществляется от шин Eurorack: потребление по линии +12 В составляет 45 мА, по линии -12 В - 5 мА. Глубина модуля с учетом разъема питания - 30 мм. Befaco Muxlicer сочетает цифровой шаговый контроллер, генератор гейта, обратимый аналоговый Mux/DeMux, работу с CV/Gate и маршрутизацию одного сигнала на восемь выходов или восьми сигналов в один выход.
