Bettermaker Vacuum Stereo Passive эквалайзер

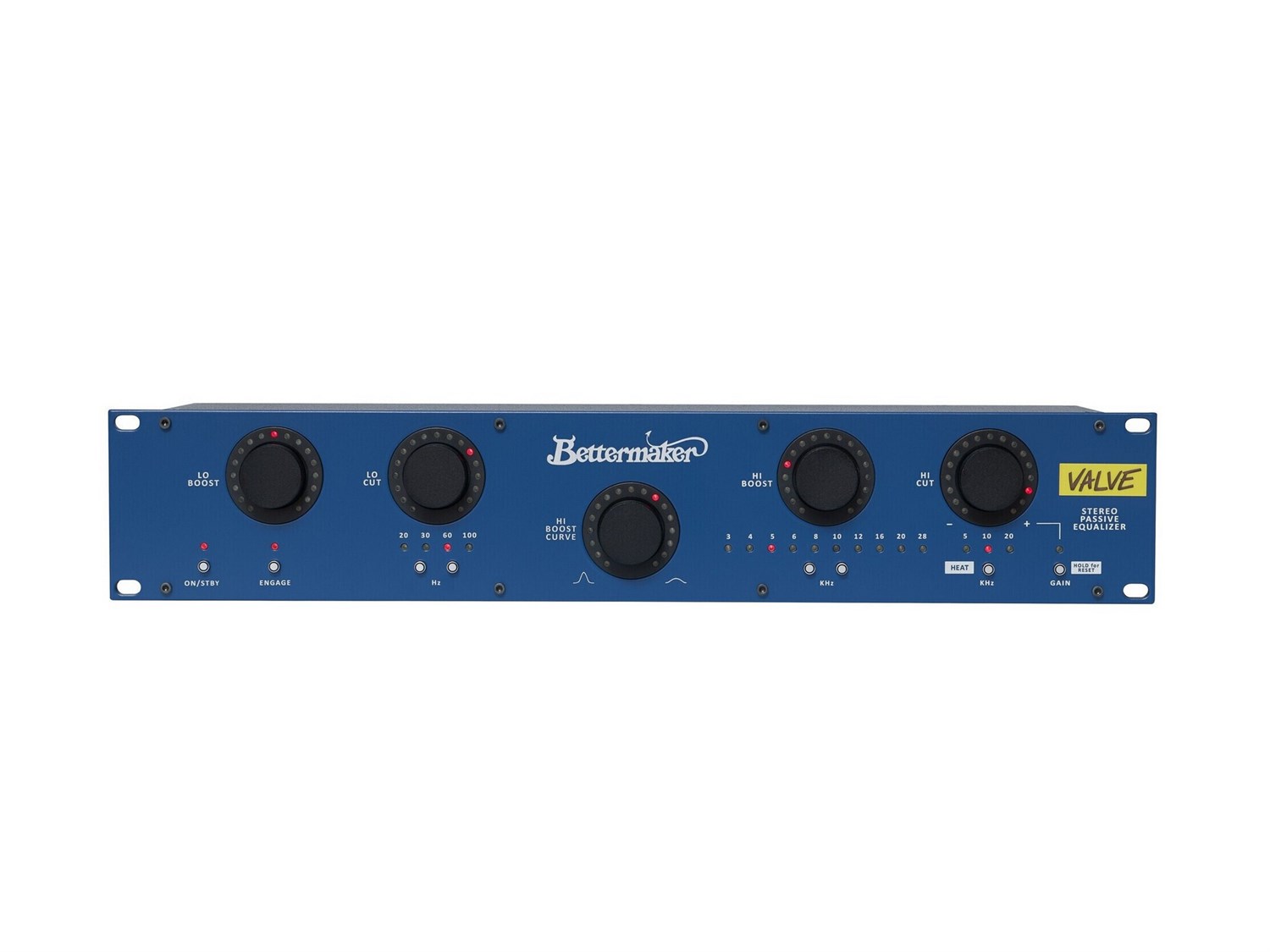

Bettermaker Vacuum Stereo Passive Equalizer: гибридный стереоэквалайзер с ламповым каскадом

Bettermaker Vacuum Stereo Passive Equalizer - современный гибридный пассивный эквалайзер, в котором классическая пассивная схемотехника типа Pultec объединена с полностью ламповым каскадом усиления и высокоточным цифровым управлением. Модель рассчитана на работу со стереосигналом и сочетает аналоговую основу обработки с точной настройкой параметров.

Эквалайзер работает на номинальном уровне +4 дБн. Максимальный входной уровень составляет +24 дБн при балансном подключении и входном сопротивлении 48 кОм. Максимальный выходной уровень - +22 дБн. Выходное сопротивление составляет 120 Ом, а при активированной функции HEAT - 30 Ом с балансным трансформатором.

Низкочастотная секция позволяет усиливать и ослаблять выбранную область. Максимальное усиление низких частот составляет 15 дБ при установке на 100 Гц, максимальное подавление - 16 дБ при той же частоте. Для работы с низкими частотами доступны точки 20, 30, 60 и 100 Гц.

Пассивная схема и ламповое усиление

В основе Bettermaker Vacuum Stereo Passive Equalizer лежит пассивная эквализация, выполненная по классическому принципу типа Pultec. Такая схема относится к аналоговой части прибора и работает вместе с полностью ламповым каскадом усиления. За счет этого устройство сохраняет характер пассивного эквалайзера, но получает отдельный ламповый усилительный блок в составе сигнального тракта.

Гибридная конструкция дополняется цифровым управлением. Оно отвечает не за замену аналоговой схемы, а за точную настройку параметров. Такой подход позволяет совмещать аналоговую обработку и повторяемость регулировок, когда важно контролировать выбранные значения усиления, подавления и ширины полосы.

Высокочастотная секция имеет набор частот усиления 3, 4, 5, 6, 8, 10, 12, 16, 20 и 28 кГц. Максимальное усиление ВЧ составляет 18 дБ на всех частотах. Для ограничения высоких частот предусмотрены точки 5, 10 и 20 кГц.

Управление, режим квантования и корпус

Разрешение управления для Lo Boost, Lo Cut, Hi Boost и Bandwidth составляет 101 шаг. Для Hi Cut доступно 34 шага. В режиме квантования все элементы управления получают разрешение 17 шагов. Такая структура позволяет выбирать степень детализации регулировки в зависимости от режима работы.

Выходное усиление регулируется в пределах ±8 дБ. Разрешение настройки составляет 0,1 дБ, а в режиме квантования - 1 дБ. Этот параметр относится к выходной секции прибора и помогает согласовать уровень после эквализации в пределах доступного диапазона.

Эквалайзер выполнен в корпусе высотой 2U. Размеры составляют 482 х 230 х 88 мм, вес без кабелей и блока питания - 2,7 кг. Потребляемая мощность - 18 Вт, в режиме ожидания - 2 Вт. В комплект входит адаптер питания 100-240 В переменного тока. Bettermaker Vacuum Stereo Passive Equalizer объединяет пассивную стереоэквализацию, ламповый каскад усиления, цифровое управление, НЧ- и ВЧ-секции с фиксированными частотами, режим квантования, регулировку выходного усиления и рэковый формат 2U.
