BSS AR-133 активный директ-бокс

BSS AR-133: активный DI-box в алюминиевом корпусе

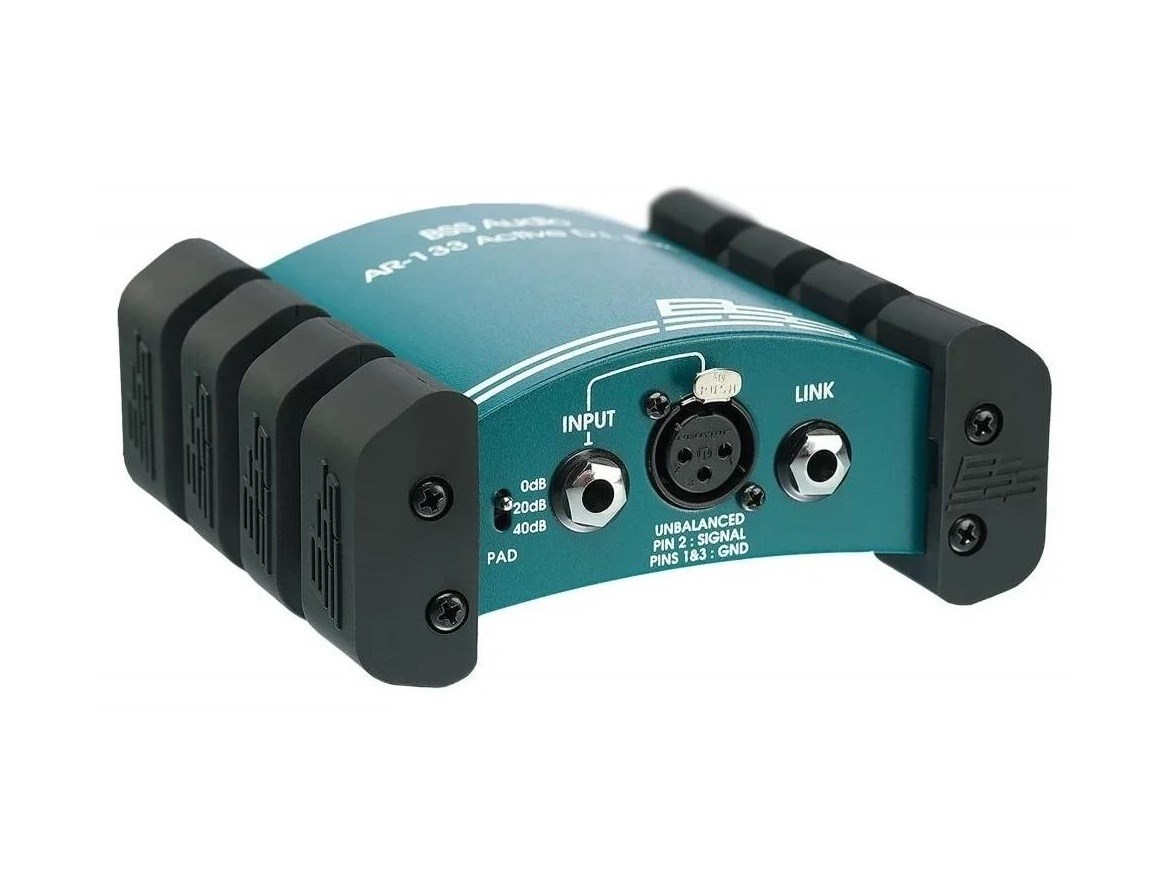

BSS AR-133 - активный DI-box в прочном алюминиевом корпусе с полиуретановыми бамперами. Устройство предназначено для подключения небалансных источников к балансному выходу XLR и может использоваться с инструментами, линейными источниками, выходами усилителя и другими электронными сигналами.

Для входного подключения используется небалансный разъем 1/4" TS Jack. Рядом расположен сквозной Thru-разъем такого же типа, позволяющий передать сигнал дальше по цепи. Балансный выход выполнен на XLR-M. Такая коммутация делает AR-133 удобным звеном между источником сигнала и микшерным пультом, усилителем или другим принимающим устройством.

Питание может поступать от батареи 9 В или от фантомного питания головного устройства. При отключении фантомного питания директ-бокс автоматически переключается на батарею, сохраняя непрерывную работу. Поддерживается фантомное питание +20/+48 В и батарея 9 В PP3.

Корпус выполнен приподнятым за счет бамперов, поэтому кабели могут располагаться снизу. Такое конструктивное решение связано с размещением разъемов и помогает организовать подключение в рабочей зоне без лишнего давления на кабельные линии.

Коммутация и работа с разными источниками

BSS AR-133 принимает сигнал через вход 1/4" TS Jack и выводит его через балансный XLR-M. Сквозной 1/4" TS Jack link остается небалансным и используется для передачи сигнала дальше. Вход рассчитан на инструментальный, линейный и AC-сигнал.

Директ-бокс можно использовать с клавишными инструментами, DJ-консолями, выходами усилителя и другими электронными источниками. Аттенюатор с положениями 0, -20 и -40 дБ помогает согласовать уровень входящего сигнала с разными типами источников.

Максимальный входной уровень составляет +9 дБ, максимальный выходной уровень - +8 дБ. Частотный диапазон указан как 30 Гц - 20 кГц при отклонении +0/-1 дБ. Соотношение сигнал/шум составляет менее -105 дБ, коэффициент гармонических искажений - менее 0,005 % на 1 кГц.

AR-133 может работать как активное устройство балансировки. Эта возможность дополняет основную задачу DI-box и позволяет использовать прибор в схемах, где требуется преобразование небалансного сигнала в балансный.

Питание, заземление и корпус

Питание от фантомного источника и батареи 9 В повышает гибкость подключения. Если фантомное питание отключается, устройство автоматически переходит на питание от батареи, что позволяет продолжить работу без ручного переключения режима питания.

На обратной стороне размещен переключатель Lift/Earth. Он предназначен для устранения проблем заземления. Такой элемент важен при подключении разных источников и принимающих устройств, когда в системе могут появляться нежелательные проблемы, связанные с землей.

Алюминиевый корпус дополнен пластиковыми полиуретановыми бамперами. Конструкция защищает устройство при регулярной эксплуатации и одновременно приподнимает корпус для размещения кабелей снизу. Формат остается компактным: габариты составляют 143 x 124 x 59 мм, вес - 650 г.

BSS AR-133 объединяет активную DI-схему, вход и Thru на 1/4" TS Jack, балансный выход XLR-M, аттенюатор 0/-20/-40 дБ, переключатель Lift/Earth, работу от фантомного питания +20/+48 В или батареи 9 В PP3, автоматическое переключение на батарею и прочный алюминиевый корпус с бамперами.
