BSS BLU-120 аудио-матрица

BSS BLU-120: аудиоматрица с BLU link и модульными слотами ввода/вывода

BSS BLU-120 - аудиоматрица без процессора и без интерфейса CobraNet, оснащенная портом BLU link. Устройство предназначено для построения систем Soundweb London, где требуется модульная коммутация аудиосигналов, работа с аналоговыми и цифровыми картами ввода/вывода, управление через HiQnet London Architect и интеграция с GPIO-совместимыми устройствами.

Конфигурирование выполняется в HiQnet London Architect. Среда поддерживает работу с логическими объектами и метод drag and drop, поэтому построение структуры системы выполняется через перетаскивание элементов. Через эту же программную среду доступны конфигурирование, контроль и мониторинг BLU-120.

В конструкции предусмотрены четыре слота для карт ввода/вывода. В слотах могут использоваться карты с аналоговыми входами и выходами, а также цифровыми входами и выходами. В каждом банке доступно четыре входа/выхода, что дает возможность собирать разные конфигурации под конкретную структуру системы.

BLU link, расстояния и системная интеграция

BLU-120 использует 256-канальную цифровую аудиошину BLU link с низкой задержкой и отказоустойчивой архитектурой. Для подключения совместимых устройств применяются стандартные кабели Cat.5e, с которыми расстояние между устройствами может достигать 100 м.

При необходимости рабочая дистанция увеличивается с помощью волоконных преобразователей. В таком варианте расстояние между устройствами может составлять до 40 км. Это позволяет использовать BLU-120 в системах, где блоки находятся не только в одном рэке, но и на значительном удалении друг от друга.

Для интеграции с GPIO-совместимыми устройствами предусмотрены 12 входов управления и 6 логических выходов. Такая коммутация позволяет включать аудиоматрицу в систему с внешними управляющими элементами и логическими сигналами.

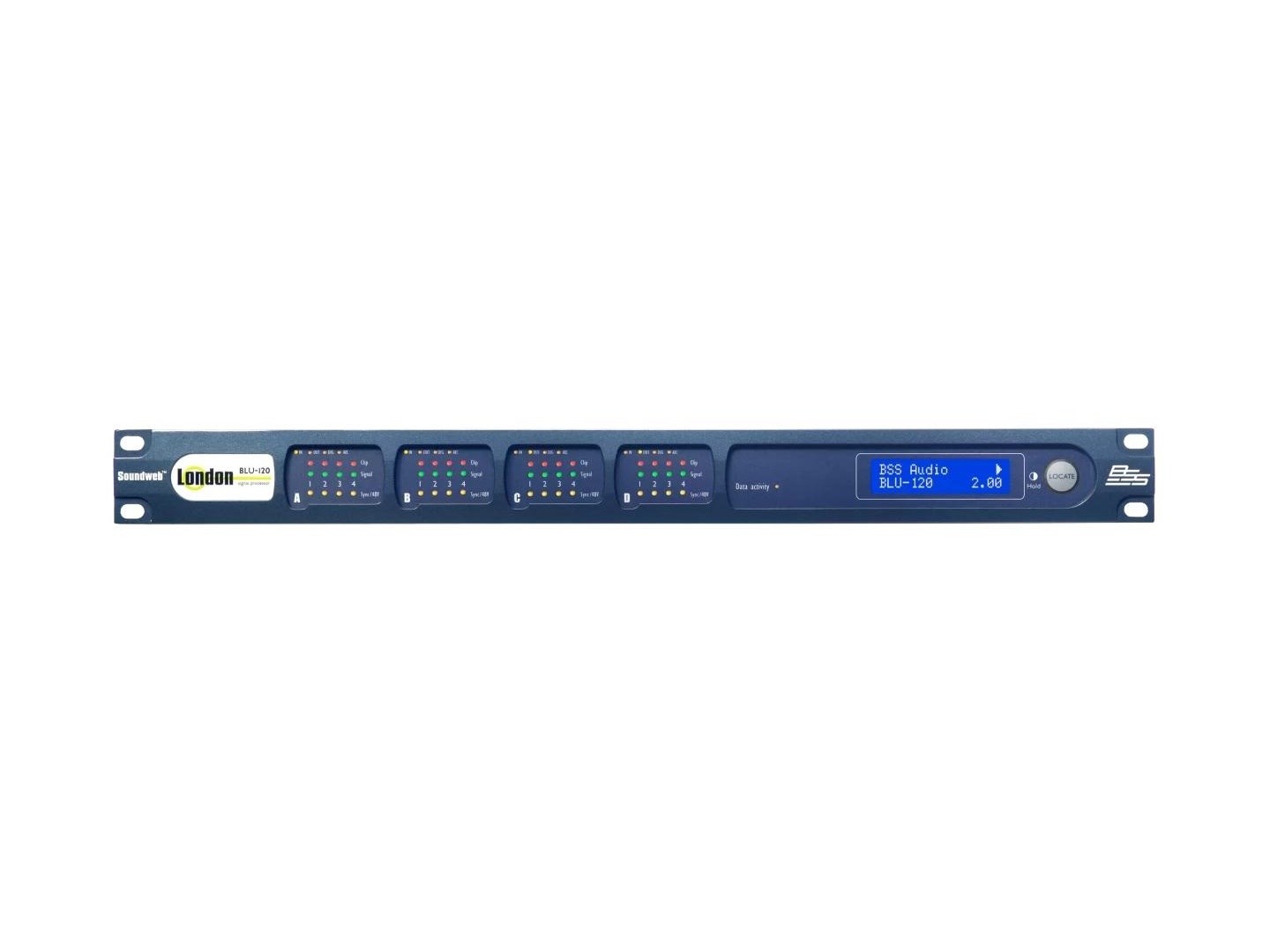

На лицевой панели расположена светодиодная индикация. Она показывает информацию о синхронизации, фантомном питании, клиппировании и наличии сигнала на каналах без подключения персонального компьютера. Двунаправленная функция поиска помогает идентифицировать устройства извне и внутри HiQnet London Architect.

Аналоговые и цифровые входы/выходы

Аналоговая часть BLU-120 может включать до 16 электронно-симметричных входов на разъемах Phoenix Combicon. Для аналоговых входов указано номинальное усиление 0 дБ, импеданс 3,5 кОм, максимальный входной уровень +20 dB, входной шум менее -128 dBu и A/D-задержка 38,7/Fs. Фантомное питание +48 В выбирается для каждого входа.

Карты аналогового ввода поддерживают программно регулируемое усиление с шагом 6 дБ до +48 дБ на канал. Это позволяет задавать уровень входного сигнала программно, без отдельной ручной регулировки на каждом канале. Фантомное питание +48 В также включается программно для каждого канала.

Цифровые входы представлены количеством до 16 и работают в форматах AES/EBU или S/PDIF на разъемах Phoenix Combicon. Для них указаны импеданс 110 Ом для AES/EBU и 75 Ом для S/PDIF, частота дискретизации 48 кГц или 96 кГц с преобразованием от 8 кГц до 96 кГц, коэффициент гармоник менее -140 дБ и задержка 3/Fso.

Аналоговые выходы могут быть представлены количеством до 16. Они выполнены электронно-симметричными на разъемах Phoenix Combicon. Максимальный выходной уровень составляет +19 dBu, частотный диапазон - от 20 Гц до 20 кГц, коэффициент нелинейных искажений - менее 0,01%, динамический диапазон - 108 дБ, уровень перекрестных помех - менее -75 дБ, D/A-задержка - 28/Fs.

Цифровые выходы доступны в количестве до 16 и работают в форматах AES/EBU или S/PDIF на разъемах Phoenix Combicon. Для цифровых выходов указаны импеданс 110 Ом для AES/EBU и 75 Ом для S/PDIF, частота дискретизации 48 кГц или 96 кГц с преобразованием от 8 кГц до 96 кГц, коэффициент гармоник менее -140 дБ и задержка 3/Fso.

BSS BLU-120 работает от сети 100-240 В, потребляет менее 35 ВА и рассчитан на эксплуатацию при температуре от 5 до 35 градусов Цельсия. Корпус занимает 1U, размеры составляют 4,5 x 48,3 x 31,8 см, вес - 4,1 кг.
