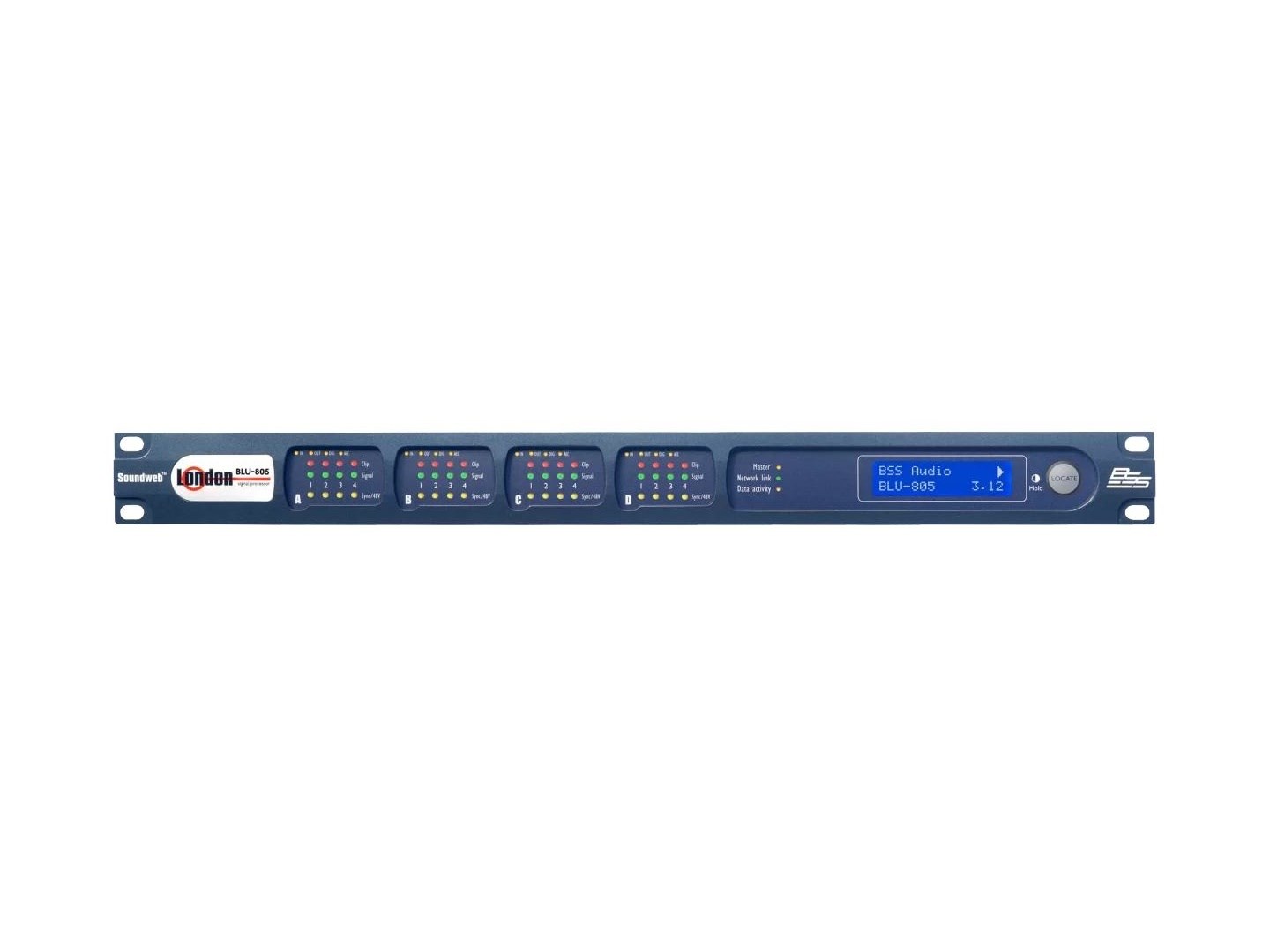

BSS BLU-805 аудио-матрица

BSS BLU-805: аудиоматрица с процессором, BLU link и AVB

BSS BLU-805 - аудиоматрица с процессором в формате шасси для систем Soundweb London. Устройство оснащено BLU link, поддерживает AVB и допускает установку опциональных карт расширения. Такая архитектура позволяет собрать конфигурацию под конкретную задачу: использовать аналоговые входы и выходы, цифровые входы и выходы, AEC-входы или карту телефонного гибрида.

Модель построена на масштабируемой архитектуре и использует широкополосную шину для передачи аудиоканалов. В конструкции предусмотрены четыре слота расширения. В любой слот может быть установлена любая из шести доступных карт, поэтому конфигурация входов и выходов не привязана к фиксированному набору разъемов.

BLU-805 поддерживает установку до 16 аналоговых или цифровых входов либо выходов, а также до 4 телефонных входов. Такой формат рассчитан на системы, где требуется сочетать разные типы аудиосигналов и управлять ими в единой среде. Устройство полностью совместимо с оборудованием семейства Soundweb London.

BLU link, AVB и модульная конфигурация

Для сетевой передачи аудио используется BLU link - протокол с низкой задержкой. По стандартному кабелю пятой категории BLU-805 может передавать до 256 каналов на расстояние до 100 м. При использовании оптических медиаконвертеров расстояние передачи может быть увеличено до 40 км.

AVB-коммутация реализована через основной и резервный порты. Для управления предусмотрен отдельный Ethernet-порт, поэтому сетевое аудио и контроль устройства имеют разные подключения. Такая структура помогает строить систему с разделением аудиопередачи и управляющего канала.

Четыре слота расширения позволяют выбрать нужные карты под проект. Доступны карты аналоговых входов/выходов, цифровых входов/выходов, AEC-входов и телефонного гибрида. Аналоговые карты позволяют настраивать усиление сигнала с шагом 6 дБ до 48 дБ на канал.

Цифровые карты входов и выходов работают с AES/EBU и/или S/PDIF. Для цифровой части предусмотрены синхронизация и тактирование. Это позволяет использовать BLU-805 в системах, где требуется объединение аналоговой, цифровой и сетевой аудиоструктуры.

Индикация, управление и интеграция

На LED-панели отображается информация о наличии сигнала, фантомном питании и клиппинге на каждом канале. Дисплей устройства может показывать IP-адрес, имя устройства, тип устройства, версию ПО, время и маску подсети. Эти данные доступны непосредственно на корпусе, что упрощает проверку состояния матрицы во время работы.

Функция обнаружения помогает установить соответствие между физическим устройством и его представлением в HiQnet London Architect. Это важно при работе с несколькими блоками Soundweb London, когда нужно быстро определить нужный процессор в проекте.

Управление и настройка выполняются через HiQnet Audio Architect или HiQnet London Architect. Через эти программные среды BLU-805 включается в общую архитектуру Soundweb London и настраивается вместе с совместимым оборудованием.

Для интеграции с внешними устройствами предусмотрены 12 входов управления, 6 логических выходов и порт RS-232. BSS BLU-805 объединяет аудиоматрицу с процессором, шасси с четырьмя слотами расширения, BLU link до 256 каналов, AVB с основным и резервным портами, отдельный Ethernet для управления, поддержку опциональных карт, LED-индикацию, дисплей, функцию обнаружения и рэковое крепление.
