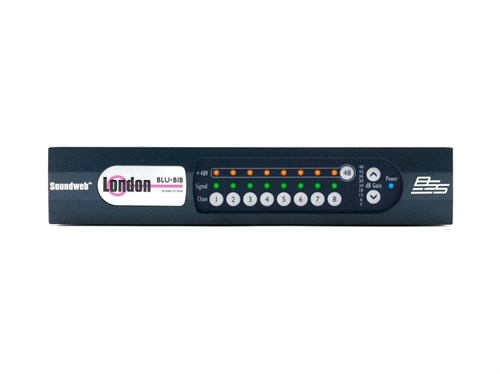

BSS BLU-BIB модуль расширения
-
Производитель:
-
Артикул:10619
BSS BLU-BIB: входной расширитель Soundweb London для 8 аналоговых каналов
BSS BLU-BIB - блок входного расширителя для широкополосной цифровой отказоустойчивой шины Soundweb London. Устройство добавляет до 8 входных аналоговых аудиоканалов и работает с 256-канальной цифровой шиной с низкой латентностью. Такой формат позволяет расширять входную часть системы Soundweb London без установки отдельной полноразмерной матрицы.
BLU-BIB рассчитан на работу с микрофонными и линейными аналоговыми сигналами. Восемь входов используют коннекторы того же типа, что и другие устройства семейства Soundweb London. Для каждого канала предусмотрены настройки входного гейна и фантомного питания, которые выполняются кнопками на передней панели.
Выбор каналов цифровой шины задается DIP-переключателями на задней панели. Устройство позволяет выбрать любые 8 идущих подряд каналов из 256 доступных на шине. Конфигурация выполняется только аппаратно через DIP-переключатели, поскольку BLU-BIB не поддерживает настройку через HiQnet London Architect.
Входы, гейн и фантомное питание
Основная задача BSS BLU-BIB - расширение системы на 8 аналоговых входных каналов. Каналы работают с сигналами микрофонного и линейного уровня, а управление их параметрами вынесено на переднюю панель. Такой подход делает базовую настройку доступной непосредственно на корпусе устройства.
В режиме Edit пользователь может настроить входной гейн и фантомное питание для каждого канала. Режим Normal защищает эти параметры от случайного изменения. Режим Steals также блокирует изменение настроек, но дополнительно отключает светодиодную индикацию, кроме индикации питания.
Для контроля состояния каналов предусмотрены LED-индикаторы на передней панели. Они отображают наличие сигнала, клиппирование и фантомное питание по каждому каналу. На этой же панели расположены индикатор питания и индикатор гейна, что помогает быстро проверить рабочее состояние расширителя.
Шина Soundweb London, подключение и монтаж
BLU-BIB использует отказоустойчивую цифровую шину Soundweb London на 256 каналов. При подключении стандартным кабелем категории 5e передача сигнала между совместимыми устройствами возможна на расстояние до 100 м. Шина работает с низкой латентностью, поэтому расширитель может быть частью распределенной аудиосистемы.
При использовании медиа конвертера BSS Audio MC-1 и оптико-волоконных соединений дальность передачи сигнала увеличивается. С одномодовым волокном расстояние между устройствами может достигать 10 км. Такой вариант подходит для систем, где совместимые устройства расположены далеко друг от друга.
Корпус BSS BLU-BIB имеет полу-рэковую ширину. Для установки в рэк используется набор BSS Audio 1U Rack-Mount Kit, который не входит в комплект. Монтажные скобы входят в комплект и позволяют закрепить прибор под столом или на стене.
Питание осуществляется от блока питания 12 В DC, входящего в комплектацию. BSS BLU-BIB объединяет 8 аналоговых входов микрофонного/линейного уровня, выбор 8 последовательных каналов из 256, аппаратную настройку через DIP-переключатели, управление гейном и фантомным питанием с передней панели, LED-индикацию по каналам, три режима работы, шину Soundweb London с низкой латентностью и варианты монтажа в полу-рэковом формате.
-
Вес, кг1,34
-
Высота, мм42
-
Глубина, мм197
-
Дистанция с одномодовым волокномдо 10 км
-
Индикатор гейнаесть
-
Индикатор питанияесть
-
Индикация по каналасигнал, клиппирование, фантомное питание
-
Количество каналов шины256
-
Количество микрофонных входов, шт8
-
Настройка фантомного питаниякнопки на передней панели
-
Режим Ediнастройка гейна и фантомного питания для каждого канала
-
Режим Normalзащита от случайного изменения параметров
-
Режим Stealsзащита от изменений и отключение LED-индикации, кроме питания
-
Режимы работыEdit, Normal, Steals
-
Установка в рэкчерез BSS Audio 1U Rack-Mount Kit
-
Ширина корпусаполу-рэковая
-
Ширина, мм219
