BSS Bludigital-Out опциональная карта

Soundweb London: карта цифровых выходов для AES/EBU и S/PDIF

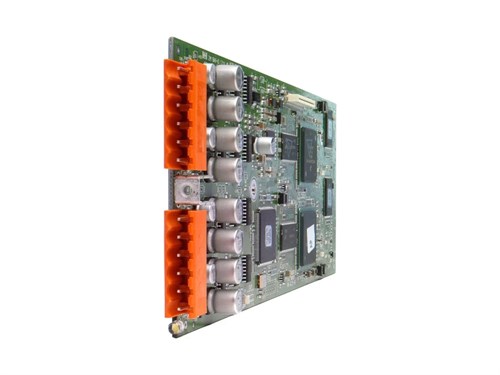

Карта цифровых выходов Soundweb London предназначена для установки в слот совместимого шасси Soundweb London. Модуль используется для подключения каналов AES/EBU и S/PDIF и подходит для систем, где требуется добавить цифровую коммутацию в рамках аппаратной платформы BLU.

Карта совместима с шасси Soundweb London BLU-800, BLU-805, BLU-806, BLU-320, BLU-325, BLU-326, BLU-160, BLU-120, BLU-80, BLU-32 и BLU-16. Такой список совместимых устройств позволяет использовать модуль в разных конфигурациях линейки Soundweb London.

Варианты цифровой конфигурации

Модуль поддерживает несколько вариантов настройки каналов. Доступна конфигурация с двумя стереоканалами AES/EBU, вариант с одним стереоканалом AES/EBU и одним S/PDIF, а также конфигурация с двумя стереоканалами S/PDIF. Это позволяет выбрать нужный формат цифрового подключения в пределах совместимого шасси.

Работа с AES/EBU и S/PDIF делает карту частью цифровой секции Soundweb London. Она устанавливается непосредственно в слот шасси и используется как модуль расширения для подключения соответствующих цифровых каналов.

Разъемы и распределение сигналов

Карта оснащена двумя разъемами. Разъем 1 используется для стереоаудио каналов 1 и 2, а также стереоаудио каналов 3 и 4 в формате AES/EBU / S/PDIF. Такое распределение объединяет две стереопары на одном разъеме.

Разъем 2 предназначен для входов синхронизации. В нем предусмотрен вход синхронизации с высоким импедансом и вход синхронизации с терминированием 75R. Карта цифровых выходов Soundweb London объединяет установку в шасси BLU, поддержку AES/EBU и S/PDIF, три варианта конфигурации стереоканалов и отдельные входы синхронизации.
