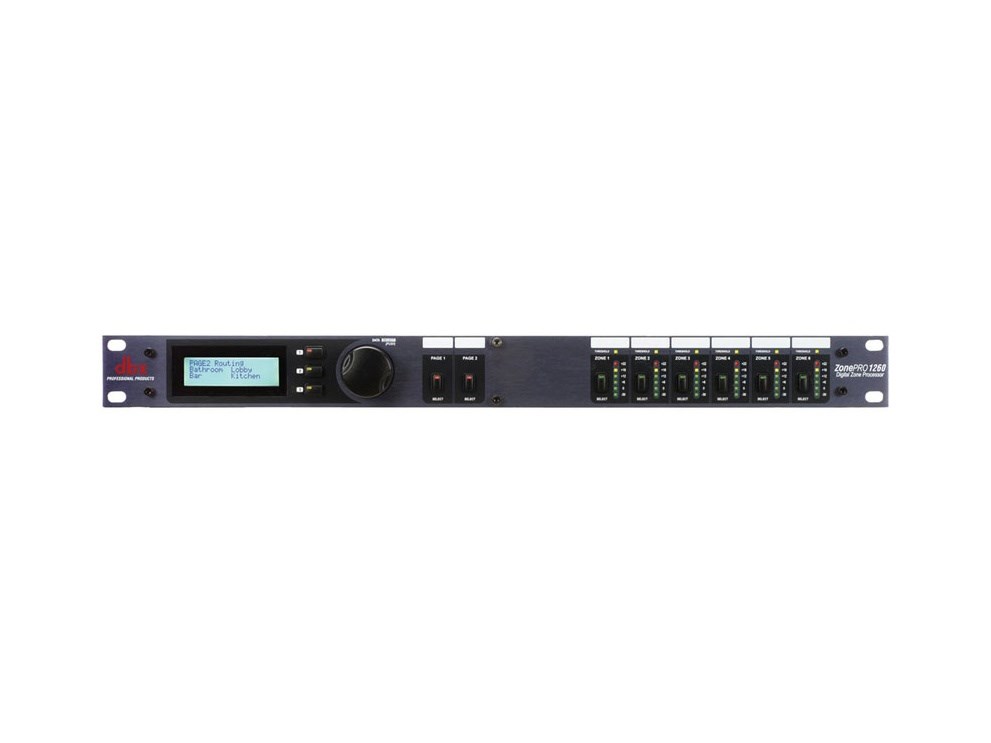

DBX 1260: зонный аудиопроцессор для многозонных инсталляций

DBX 1260 - зонный аудиопроцессор для многозонных систем, рассчитанный на крупные коммерческие инсталляции с большим количеством входов, выходов и матриц. Устройство оснащено 12 входами, 6 выходами и управлением по Ethernet, поэтому может работать в составе сетевой аудиосистемы со стандартным сетевым оборудованием.

Процессор ориентирован на задачи, где требуется распределение сигналов по нескольким зонам, обработка входных каналов, маршрутизация источников и управление выходными линиями. Входная коммутация включает RCA и Euroblock, что позволяет использовать как балансные подключения, так и соединение с Hi-Fi оборудованием, которое часто встречается в инсталляционных системах.

Сигнал на входе проходит через автоматический регулятор уровня и эквалайзер. Эти средства доступны на всех входах. Далее в обработке могут использоваться микрофонный процессор, гейт, де-эссер, компрессор и подавитель обратной связи. Такая структура помогает выстроить обработку речевых и музыкальных сигналов внутри одного процессора без вынесения базовых функций во внешние устройства.

Маршрутизация и обработка входных сигналов

DBX 1260 оснащен модулем маршрутизации. В нем задается основной источник сигнала, а также источник, уровень которого автоматически понижается при включении микрофона системы Paging или другого назначенного приоритетного источника. Эта функция обозначена как Ducking и работает вместе с режимом Priority override.

Для многозонных систем такая маршрутизация важна не только из-за количества зон, но и из-за необходимости управлять приоритетами. Процессор может выделять главный источник, понижать уровень фонового сигнала при срабатывании приоритетного канала и направлять обработанный сигнал на нужные выходы.

Функция AutoWarmth отвечает за естественное расширение низкочастотного диапазона при любом уровне сигнала. Она дополняет входную обработку, в которую входят автоматическая регулировка уровня, эквализация и динамические функции. Внутренняя цифровая часть работает с АЦП/ЦАП dbx Type IV 24 бит и частотой дискретизации 48 кГц.

Для входов предусмотрены разные форматы: 8 моно суммированных, 2 микрофонных/линейных и 1 S/PDIF. Максимальный уровень на микрофонном/линейном входе составляет +20 дБн, на RCA - +12 дБн. Для микрофонных подключений доступно фантомное питание 15 В DC.

Выходная обработка, управление и формат 1U

На каждом выходе доступны эквалайзер, полосовой фильтр, кроссоверный фильтр, лимитер и задержка. Такая обработка позволяет формировать сигнал перед подачей на усилители или последующие устройства системы. Лимитеры работают на каждый канал, кроссовер и АРУ присутствуют в функциональном наборе процессора.

Эквализация включает 28-полосный графический и параметрический эквалайзеры. Полоса частот составляет 20 Гц - 20 кГц с отклонением +0/-0,5 дБ. Динамический диапазон АЦП/ЦАП составляет 113 дБ / 112 дБ, общий динамический диапазон - 110 дБ. Коэффициент нелинейных искажений указан как 0,003% при +4 дБн и 1 кГц.

Управление по Ethernet выполняется через сетевой интерфейс RJ45. Для интеграции доступен RS-232 на разъеме DB9 со скоростью 115200 бод. На передней панели предусмотрен LCD-дисплей. Задержка распространения составляет 0,6 мс, что относится к внутреннему прохождению сигнала через процессор.

Выходная коммутация реализована на Euroblock. Всего доступно 6 выходов с максимальным уровнем +20 дБн. Выходное сопротивление составляет 120 Ом в балансном режиме и 60 Ом в небалансном. Входные сопротивления зависят от типа подключения: для RCA указано значение более 25 кОм в небалансном режиме, для Euroblock - более 50 кОм в балансном и более 25 кОм в небалансном.

DBX 1260 выполнен в рэковом формате 1U с габаритами 483 x 44,5 x 197 мм и весом 3,1 кг. Питание рассчитано на 220-240 В при частоте 50/60 Гц, потребляемая мощность составляет 27 Вт. Рабочая температура - от 0 до +40 °C. Процессор объединяет зонную маршрутизацию, Ethernet-управление, входную и выходную обработку, лимитеры, кроссовер, задержку, AutoWarmth, Ducking и Priority override в одном инсталляционном устройстве.
