DBX ZonePRO 1260m: зонный аудиопроцессор для многозонных систем

DBX ZonePRO 1260m - аудиопроцессор для многозонных инсталляций с 12 входами и 6 выходами. Устройство рассчитано на системы, где нужно распределять несколько источников по разным зонам, управлять приоритетами сигналов, обрабатывать входы и выходы, сохранять рабочие сцены и интегрировать процессор в внешнюю систему управления.

Модель оснащена парой микрофонных предусилителей, многоуровневой системой выбора приоритета, шиной Input Link Buss и функцией Scenes. Сцены позволяют заранее подготовить настройки и активировать их вручную, по времени через Real Time Clock или автоматически. Такой подход удобен для объектов, где в течение дня меняются режимы фонового звука, объявлений и распределения сигналов по зонам.

ZonePRO 1260m поддерживает интеграцию с системами Crestron и AMX. Управление возможно через Ethernet или RS-232, что расширяет варианты подключения к сторонним системам автоматизации. Пользовательский интерфейс построен на меню типа Wizard: готовые установки можно выбрать как основу, а затем скорректировать доступные параметры в нужных пределах.

Входы, матрица и приоритеты

Входная часть объединяет микрофонно-линейные подключения, RCA и S/PDIF. В сумме процессор располагает 12 входами. Для аналоговых каналов указаны RCA для линейных сигналов и Euroblock для линейно-микрофонного подключения, а цифровой S/PDIF использует разъем RCA. Фантомное питание составляет 15 В.

Сигнал проходит через заранее выстроенную архитектуру обработки с входным блоком, центральной матрицей и выходной обработкой. Для Euroblock-входов доступны четырехполосные параметрические эквалайзеры, для RCA-входов - двухполосные параметрические эквалайзеры. На входы могут дополнительно назначаться режекторные фильтры, де-эссер, гейт, AGC, компрессор и подавление обратной связи AFS.

Система приоритетов работает на трех уровнях. Ducking снижает уровень музыки во время подачи речевого сообщения, а AutoWarmth поддерживает полноту полосы частот и тонкомпенсацию при снижении уровня сигнала. Эти функции помогают процессору управлять музыкальными и речевыми источниками внутри одной многозонной схемы.

Шина Input Link Buss позволяет дублировать первые шесть аудиоканалов на другие устройства ZonePRO 1260m. Такая каскадная коммутация предназначена для инсталляций, где требуется больше выходных зон. При расширении системы сохраняется возможность использовать общий набор входных каналов на нескольких процессорах.

Выходная обработка, управление и сцены

Выходная часть включает 6 аналоговых выходов на Euroblock. Для выходов доступны шестиполосные параметрические эквалайзеры, полосовые фильтры, задержка, обращаемая полярность и назначаемые алгоритмы обработки. В числе дополнительных выходных алгоритмов указаны AGC, компрессор и лимитер PeakstopPlus.

Фильтры поддерживают топологии Linkwitz-Riley, Bessel и Butterworth с крутизной 6, 12, 18 или 24 дБ/октава. Задержка на выходах составляет 450 мс на канал. Максимальный выходной уровень достигает +20 dBu. Для входов указаны уровни +12 dBu на RCA и +20 dBu на Euroblock.

Цифровая часть использует АЦП dbx Type IV с динамическим диапазоном 113 дБ A-взвешенный и частотой дискретизации 48 кГц. ЦАП работает с разрешением 24 бит, динамическим диапазоном 112 дБ A-взвешенный и 109 дБ невзвешенный, частота дискретизации также составляет 48 кГц.

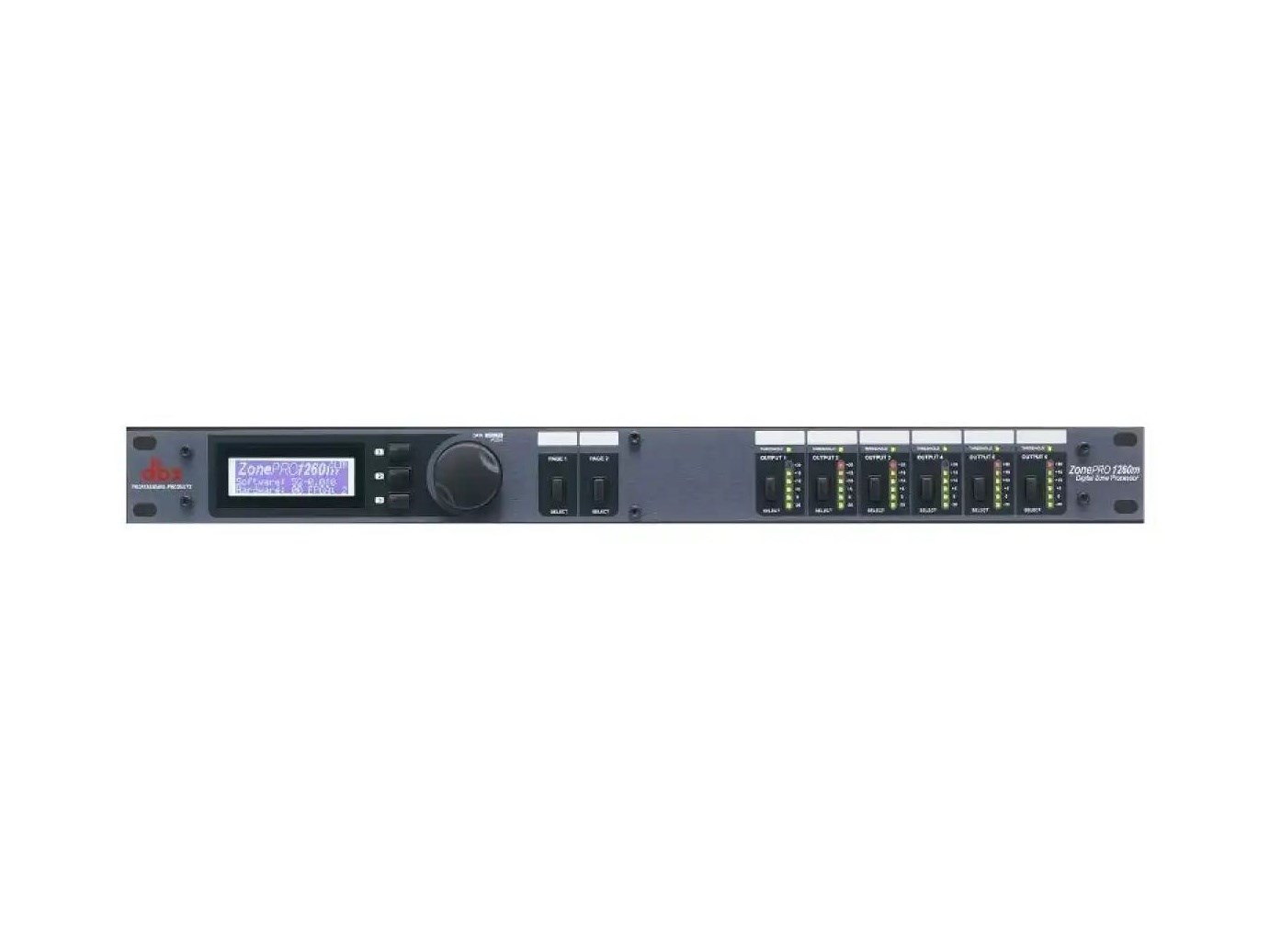

На передней панели размещены индикаторы измерения сигнала, информативный жидкокристаллический дисплей и пользовательские настройки для управления. Для зонного контроля предусмотрены дополнительные настенные контроллеры, рассчитанные на функции выбора источника и управления громкостью.

DBX ZonePRO 1260m сочетает 12 входов, 6 выходов, пару микрофонных предусилителей, шину Input Link Buss, функцию Scenes, трехуровневые приоритеты источников, AutoWarmth, Ducking, обработку входов и выходов, Ethernet, RS-232, поддержку Crestron и AMX, а также работу со сценами по времени через Real Time Clock. Корпус имеет размеры 45 x 483 x 197 мм, вес блока - 2,81 кг.
