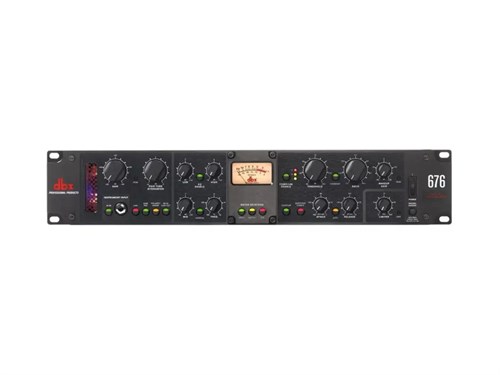

DBX 676: ламповый микрофонный предусилитель/компрессор

DBX 676 - ламповый микрофонный предусилитель/компрессор для работы с микрофонными и инструментальными сигналами. Устройство объединяет предусилительный тракт, компрессию, микрофонное подключение на XLR, инструментальный вход 1/4 дюйма, Insert и линейный выход на XLR и 1/4 дюйма.

В основе тракта используются лампы 12AU7A / ECC82. Для микрофонного подключения предусмотрен разъем XLR female с электронно сбалансированной или несбалансированной схемой. Сопротивление микрофонного входа составляет 1,9 кОм, максимальный входной уровень - +22 dBu. Показатель CMRR указан как 85 дБ в диапазоне от 20 Гц до 3 кГц.

Инструментальный вход выполнен на небалансном разъеме 1/4 дюйма. Его сопротивление составляет 500 кОм, максимальный входной уровень - +21 dBu. Такой вход позволяет подключать инструментальный сигнал напрямую в устройство, сохраняя отдельные параметры входного уровня и сопротивления для этого канала.

Входы, Insert и линейный выход

DBX 676 оснащен Insert на разъеме 1/4 дюйма с фильтрацией РЧ. Этот элемент входит в коммутационную часть устройства и расширяет возможности подключения внутри сигнального тракта. Вся входная секция разделена по типам сигналов: микрофонный тракт использует XLR, инструментальный вход выполнен на джеке 1/4 дюйма, Insert вынесен на отдельный разъем 1/4 дюйма.

Линейный выход представлен разъемами XLR и 1/4 дюйма. Для выхода указана сервобалансная или небалансная работа. Сопротивление составляет 30 кОм в балансном режиме и 15 кОм в небалансном. Максимальный выходной уровень достигает +21 dBm.

Частотные диапазоны различаются для микрофонного и инструментального входов. Для микрофонного входа указан диапазон 20 Гц - 50 кГц, для инструментального входа - 30 Гц - 70 кГц. Эти параметры описывают прохождение сигнала через соответствующие входные секции устройства.

Компрессия, шум и питание

Компрессор имеет регулируемый диапазон компрессии от -20 дБ до +20 дБ. Диапазон порога срабатывания составляет от -4 dBu до +22 dBu. Эти параметры относятся к управлению динамикой сигнала и определяют рабочие пределы компрессионной секции.

Для тракта DBX 676 указаны THD+N менее 0,25% при прохождении от Mic In к Line Out, эквивалентный уровень шума менее -123 dBu и динамический диапазон 119 дБ. Эти значения описывают основные электрические параметры устройства при работе с сигналом.

Питание рассчитано на 100-240 VAC при частоте 50/60 Гц. Корпус имеет размеры 88,9 x 482,6 x 203,2 мм, вес устройства составляет 3,7 кг. DBX 676 сочетает ламповую секцию на 12AU7A / ECC82, микрофонный XLR-вход, инструментальный вход 1/4 дюйма, Insert, линейные выходы XLR и 1/4 дюйма, компрессию с регулируемым диапазоном и широкий набор рабочих электрических параметров.
