Drawmer 1968: ламповый студийный компрессор Mercenary Edition

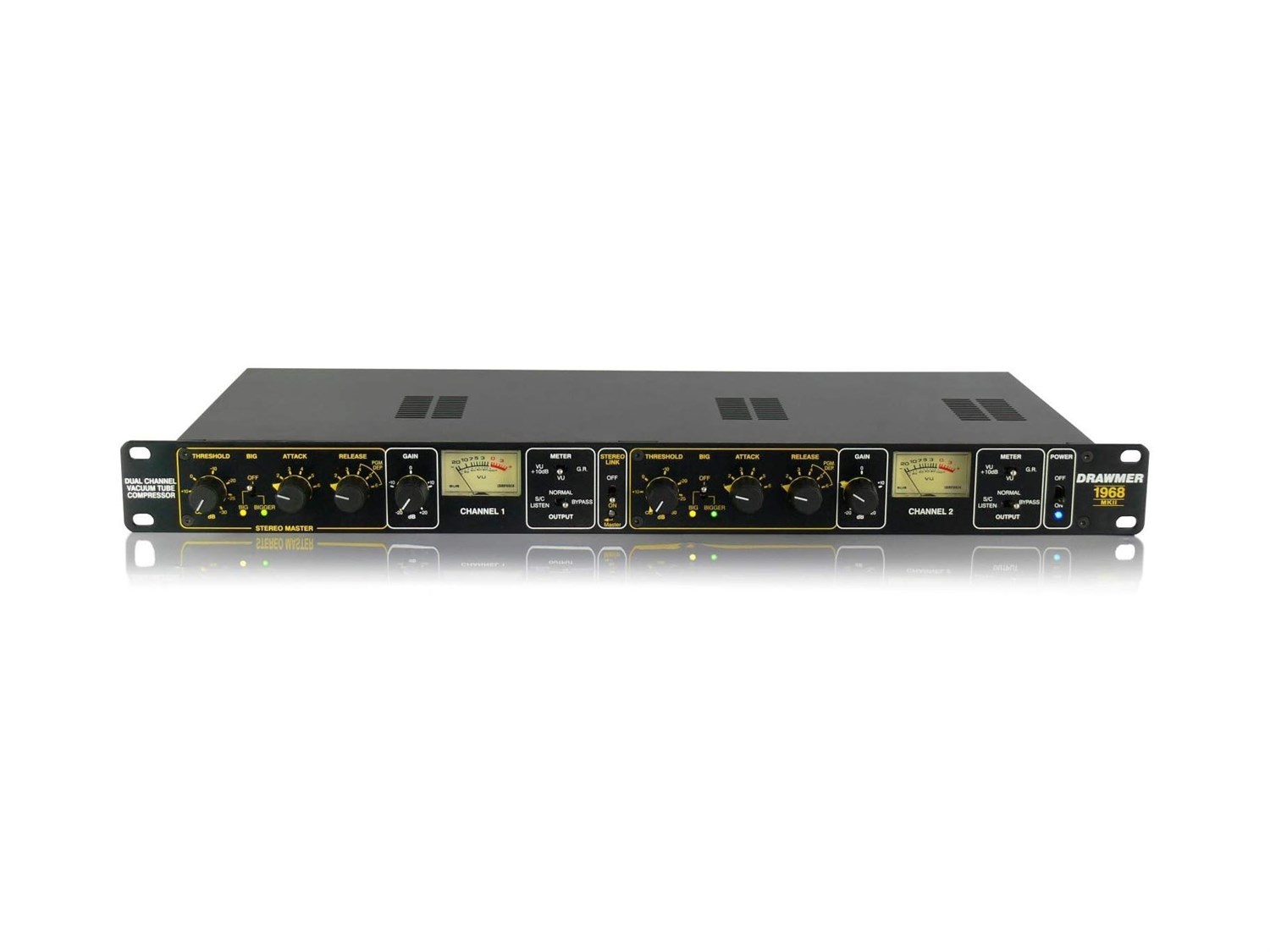

Drawmer 1968 - ламповый студийный компрессор, созданный как отдельное устройство компрессии без микрофонных предусилителей. Модель близка по идее к Drawmer 1969, но ориентирована на пользователей, которым нужен именно компрессорный тракт. Прибор создавался совместно с Mercenary Audio, а обозначение Mercenary Edition вынесено на переднюю панель.

Компрессор имеет два канала, которые могут работать раздельно или объединяться. Такой формат позволяет использовать устройство как для независимой обработки двух сигналов, так и для согласованной работы с парой каналов. Для студийного оборудования это важная часть конструкции: один прибор может использоваться в разных схемах обработки без изменения основной коммутации.

Каждый канал оснащен внешним разрывом в цепи управляющего сигнала. Этот разрыв можно использовать для внешнего управления или дополнительной обработки. Такая организация sidechain-цепи расширяет возможности компрессии и дает доступ к более гибкому формированию реакции устройства на входной сигнал.

Электрическая часть рассчитана на работу с высоким уровнем сигнала: максимальный входной уровень составляет +20 dBu, максимальный симметричный выходной уровень - +22 дБ. Полное выходное сопротивление указано как 50 Ом. Диапазон рабочих частот - от менее 10 Гц до 22 кГц при -1 дБ.

Каналы, sidechain и режим работы

Два канала Drawmer 1968 могут использоваться независимо. В таком режиме каждый канал обрабатывает свой сигнал отдельно, что подходит для задач, где требуется разная компрессия на двух источниках или двух линиях.

При объединении каналов компрессор работает как связанная двухканальная система. Это важно при обработке парных сигналов, где требуется согласованная реакция каналов и сохранение стабильной работы компрессии в общем тракте.

Внешний разрыв в цепи управляющего сигнала присутствует в каждом канале. Через него можно подключать внешнее управление или дополнительную обработку, влияющую на поведение компрессора. Такая функция особенно важна в студийной работе, где компрессия часто настраивается не только по основному аудиосигналу, но и по управляющей цепи.

Drawmer 1968 сохраняет формат отдельного лампового компрессора. В отличие от устройств с микрофонными предусилителями, эта модель сосредоточена на динамической обработке и работе с линией компрессии.

Подключение, уровни и технические параметры

Для входных сопротивлений указаны три значения: LINE - 20 кОм, MIC - от 150 Ом до 600 Ом, AUX - 2,2 МОм. Такие параметры относятся к входной части устройства и помогают сопоставить компрессор с разными типами сигналов в студийной коммутации.

Шумы при единичном коэффициенте усиления различаются по выбранному режиму. В режиме BYPASS значение составляет -95 дБ, в режиме LINE -85 дБ. Для MIC E.I.N. указаны значения -134,5 дБ при коротком замыкании, -130,5 дБ при 150 Ом и -129,8 дБ при 200 Ом.

Искажения на частоте 1 кГц для линейного входа зависят от выбранного режима. При выборе BYPASS значение составляет менее 0,1 %, при выборе NORMAL - менее 0,35 %.

Питание рассчитано на 100-120 В или 195-250 В, 50-60 Гц. Потребляемая мощность составляет 38 Вт. Корпус имеет габариты 482 x 225 x 44 мм, масса устройства - 4 кг. Drawmer 1968 объединяет ламповую компрессию, два объединяемых канала, внешний разрыв управляющей цепи в каждом канале, частотный диапазон до 22 кГц и рэковый формат высотой 44 мм.
