Drawmer 1970 компрессор

Drawmer 1970: двухканальный процессор с предусилителями, DI и FET-компрессией

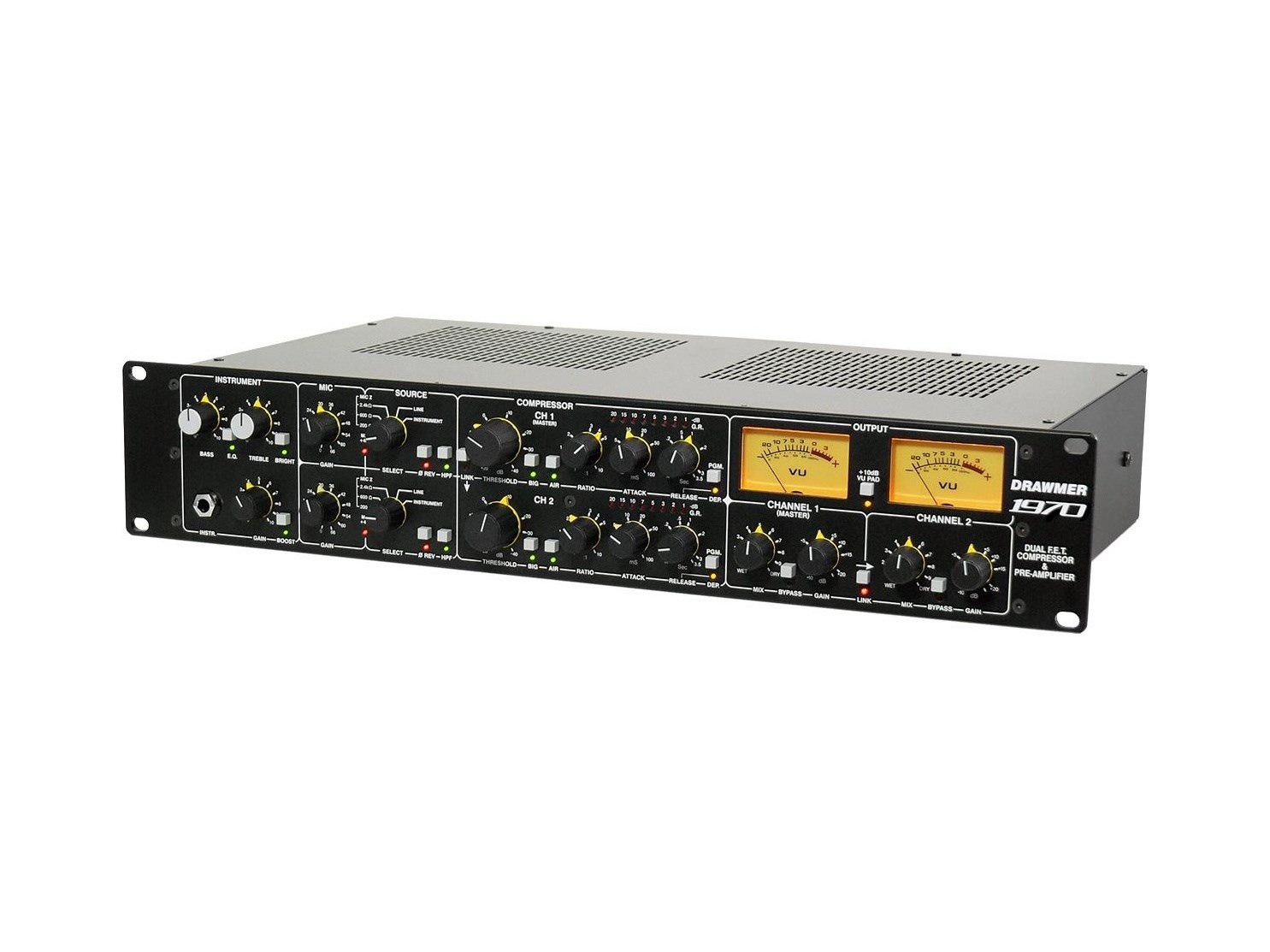

Drawmer 1970 - двухканальный студийный процессор, объединяющий микрофонные предусилители, инструментальный DI-вход, FET-компрессор и средства параллельной компрессии. Устройство рассчитано на запись, микширование и концертную работу, где в одном приборе нужны входной тракт, динамическая обработка и контроль уровня.

В каждом канале установлен ультрачистый микрофонный предусилитель на базе технологии THAT Corporation с усилением до 66 дБ. Для согласования с разными микрофонами предусмотрено переключение входного импеданса 200 Ом, 600 Ом и 2,4 кОм. Каналы оснащены фантомным питанием +48 В, инверсией фазы и фильтром высоких частот 70 Гц с наклоном 12 дБ/окт.

Drawmer 1970 работает с вокалом, гитарами, басом, клавишными, стереошиной и двумя независимыми моноисточниками. Компрессорная секция может использоваться как два отдельных моно-компрессора или как стереопроцессор с link-режимом. Такая структура позволяет применять прибор в разных точках тракта без смены основной логики управления.

На передней панели расположен инструментальный DI-вход. Он рассчитан на активные и пассивные гитарные датчики, бас-гитары и клавишные. DI-секция получила собственную регулировку gain, boost до +20 дБ, пассивный Bass/Treble EQ, отключаемый эквалайзер и режим Bright с подъемом примерно в области 2-8 кГц.

Предусилители, DI-вход и работа с источниками

Микрофонные предусилители Drawmer 1970 дают усиление до 66 дБ и позволяют выбрать входной импеданс под конкретный микрофон. Доступные значения 200 Ом, 600 Ом и 2,4 кОм помогают точнее согласовать входную часть с подключенным источником.

Фантомное питание +48 В используется для микрофонов, которым требуется внешнее питание. Инверсия фазы помогает работать с фазовым соотношением сигнала, а HPF 70 Гц с наклоном 12 дБ/окт снижает низкочастотную составляющую до компрессии и дальнейшей обработки.

Инструментальная секция вынесена отдельно и предназначена для гитарных датчиков, бас-гитар и клавишных. Регулировка gain задает входной уровень, boost добавляет до +20 дБ, а пассивный эквалайзер Bass/Treble позволяет корректировать низкие и высокие частоты в DI-тракте.

Режим Bright добавляет подъем в диапазоне примерно 2-8 кГц и имитирует характер гитарного усилителя. Эквалайзер DI-секции можно отключить, оставив тракт без активной тембральной коррекции этой секции.

FET-компрессор, параллельная компрессия и коммутация

Компрессорная часть Drawmer 1970 построена на FET-схеме. Для каждого канала доступны threshold, ratio, attack, release и программно-зависимый PGM release. Снижение усиления отображается на 8-сегментной LED-индикации gain reduction, а для визуального контроля предусмотрены 2 аналоговых VU-метра.

Режим Big снижает чувствительность side-chain к низким частотам и помогает сохранить плотный низ без лишнего pumping. Режим Air возвращает открытость и детальность верхнего диапазона после интенсивной компрессии. Эти режимы расширяют управление реакцией компрессора в нижней и верхней части спектра.

Регулятор Wet/Dry Mix смешивает сжатый и несжатый сигнал внутри устройства. Такая схема используется для параллельной компрессии без внешнего микшера: можно добавить плотность и sustain, сохранив естественную атаку и динамику исходного сигнала.

На задней панели расположены отдельные балансные XLR-входы для микрофонных и линейных сигналов, 2 балансных XLR-выхода и 2 side-chain insert на 6,3 мм TRS. Side-chain insert предназначен для частотно-зависимой компрессии и de-essing. Полностью балансный hard-wire bypass соединяет выбранный вход напрямую с выходом, обходя FET-компрессор, mix и gain, поэтому Drawmer 1970 может работать как чистый микрофонный предусилитель.
