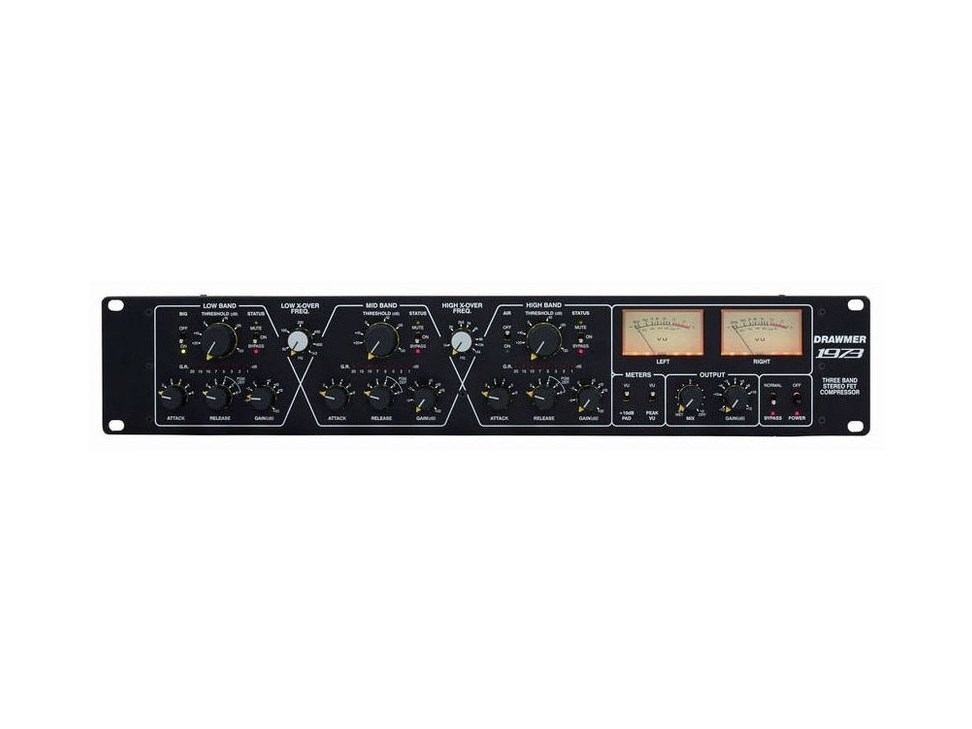

Drawmer 1973 компрессор

Drawmer 1973: трехполосный стереофонический FET-компрессор

Drawmer 1973 - стереофонический компрессор на полевых транзисторах с быстрореагирующей конструкцией Soft-Knee. Модель рассчитана на сведение и мастеринг, где требуется раздельная работа с частотными областями и точная настройка динамической обработки перед финальным выходом.

Компрессор разделяет аудиосигнал на три полосы с помощью кроссоверных фильтров. Каждую полосу можно сжимать и настраивать независимо, не влияя на другие частотные области. Такая архитектура помогает работать с динамикой более адресно: низ, середина и верх обрабатываются отдельно, а затем объединяются на выходе устройства.

Для управления компрессией предусмотрены порог, усиление, переключаемая атака и затухание. Внутренняя параллельная компрессия позволяет работать со сжатым и исходным сигналом внутри прибора, а режимы Big и Air отвечают за дополнительные варианты обработки в низкой и высокой области.

Drawmer 1973 оснащен переменными фильтрами кроссовера высоких и низких частот. Для каждой полосы предусмотрены отключение и обход, а для всего выходного тракта - обход выхода. Контроль уровня выполняется через два аналоговых измерителя с пиком и перемасштабированием.

Трехполосная компрессия и управление динамикой

Главная рабочая часть Drawmer 1973 - трехполосная компрессия. Сигнал делится на три частотные зоны, после чего каждая зона получает собственную компрессионную обработку. Это позволяет менять поведение одной полосы без прямого воздействия на другие полосы перед итоговым выводом.

FET-схема с Soft-Knee рассчитана на быструю реакцию. Такой тип компрессорной конструкции используется для динамической обработки, где важна управляемость атаки, затухания, порога и уровня усиления. Переключаемые параметры атаки и затухания помогают выбирать характер реакции компрессора.

Режимы Big и Air расширяют работу с частотными краями. Big связан с низкочастотной областью, Air - с верхней областью. Эти режимы добавлены в общую систему управления компрессией и работают вместе с полосовой структурой устройства.

Отключение и обход по полосам дают возможность вывести отдельную частотную область из обработки. Обход выхода предназначен для работы со всем выходным сигналом. Такая коммутация помогает сравнивать обработку и состояние без активного влияния выбранных секций.

Коммутация, питание и корпус

Для подключения используются два 3-контактных XLR-линейных входа и два 3-контактных XLR-линейных выхода. Входы и выходы образуют одну стереопару, что соответствует стереофоническому формату компрессора.

Частотная характеристика указана как менее 5 Гц - 51 кГц при -1 дБ и менее 3 Гц - 70 кГц при -3 дБ. Входное сопротивление составляет не менее 20 кОм, выходное сопротивление - 100 Ом. Максимальный входной уровень достигает +26 дБн, максимальный выходной уровень - +25 дБн на нагрузке 10 кОм.

Уровень перекрестных помех составляет менее -80 дБ на 1 кГц. Для шума указаны значения -82 дБ в широкополосном измерении и -87 дБ в диапазоне 22 Гц - 22 кГц. THD + N составляет 0,03 % при 0 дБ, 0,07 % при 10 дБ и 0,5 % при 20 дБ.

Питание встроенное, от переменного тока 115-230 В, 50/60 Гц. Для изменения напряжения используется ручное переключение, потребляемая мощность составляет 60 ВА. Корпус выполнен из стали и алюминия, цвет - черный. Для монтажа на передней панели предусмотрены 3 стандартных отверстия для установки в стойку. Габариты устройства составляют 48,2 x 27 x 8,8 см, вес - 4,2 кг.
