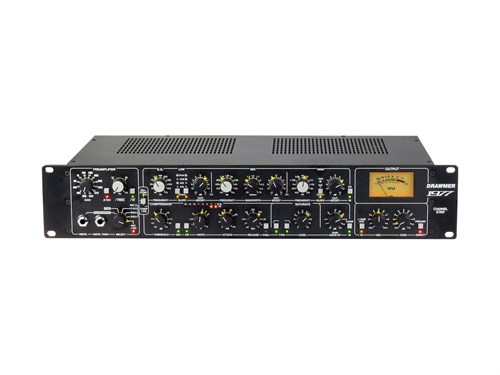

Drawmer 1977 Channel Strip

Drawmer 1977 Channel Strip: канальная линейка с предусилителем, эквалайзером, компрессором и сатурацией

Drawmer 1977 Channel Strip - канальная линейка для записи и обработки сигнала с винтажным характером. Устройство объединяет предусилитель, 3-полосный параметрический эквалайзер, компрессор soft knee, секцию регулируемой гармонической сатурации, выходной контроль и VU-метр с подсветкой.

Модель рассчитана на работу с разными источниками. На входе доступны Mic, Line и Instrument D.I., поэтому один прибор можно использовать для микрофонного сигнала, линейного подключения и инструментального входа. Для микрофонного тракта предусмотрено ступенчатое усиление до 66 дБ, а для инструментального входа диапазон усиления составляет от -24 до +42 дБ.

Предусилитель поддерживает переключаемый входной импеданс более 20 кОм. Такая настройка помогает согласовать микрофон с входом устройства и подобрать рабочее поведение тракта под конкретный источник. Для прямого микрофонного выхода предусмотрен режим Preamp Direct, который обходит эквалайзер, компрессор и секцию сатурации.

Drawmer 1977 работает не только как предусилитель, но и как полноценный канал обработки. Пользователь может менять порядок прохождения сигнала: Gain - Equaliser - Compressor - Output или Gain - Compressor - Equaliser - Output. Эти два варианта позволяют по-разному выстраивать взаимодействие эквалайзера и компрессора в одном тракте.

Эквалайзер, компрессор и сатурация

Эквалайзер выполнен как 3-полосный параметрический блок, вдохновленный аналоговым оборудованием 1970-х годов. Нижняя полоса работает в диапазоне 40-725 Гц, средняя - 140-13000 Гц, верхняя - 530-20000 Гц. Для каждой полосы доступно усиление или ослабление в пределах от -12 до +12 дБ.

В средней полосе предусмотрено полностью переменное управление шириной полосы от 0,25 до 2,75 октавы. Нижняя полоса имеет варианты формы 6 дБ, 9 дБ, 12 дБ и Peak, верхняя - 6 дБ и 12 дБ. Такой набор регулировок позволяет выполнять как точную коррекцию отдельных областей, так и более широкую тональную настройку.

Компрессор использует характер soft knee и предназначен для управления динамикой записи. Диапазон Threshold составляет от -40 до +20 дБ, Ratio - от 1:1 до 10:1, Attack - от 0,2 до 100 мс, Release - от 0,05 до 2 с. Режимы Drawmer Big и Air помогают сохранить глубокий низкочастотный диапазон и подчеркнуть верхние частоты при компрессии.

Секция гармонической сатурации имеет три выбираемых стиля. Она позволяет добавить сигналу разную степень аналоговой окраски - от более чистого характера до теплого или перегруженного звучания. Сатурация работает как часть общей обработки вместе с эквалайзером и компрессором.

Выходная секция, параллельная обработка и контроль уровня

Выходная секция оснащена регулятором wet/dry. Он отвечает за параллельную обработку и позволяет одной ручкой менять долю применяемых эквалайзера, компрессии и сатурации. Такой принцип удобен, когда нужно смешать обработанный и исходный сигнал внутри самого канального тракта.

Для уровня на выходе предусмотрен регулятор усиления с диапазоном от off до +12 дБ. Дополнительно есть фейд-контроль, который можно использовать для плавного затухания или для подбора уровня под входы аудиоинтерфейсов. Максимальный выходной уровень составляет +21 dBu при нагрузке 10 кОм, выходное сопротивление - 100 Ом.

За визуальный контроль отвечает большой VU-метр с подсветкой. Он помогает отслеживать уровень сигнала во время записи и обработки. Частотная характеристика устройства составляет 20 Гц - 20000 Гц с отклонением +/-0,5 дБ, уровень шума при unity gain в диапазоне 20 Гц - 20000 Гц указан более 93 дБ.

Drawmer 1977 Channel Strip сочетает входы XLR для микрофона и линии, инструментальный D.I. с прямым выходом, фантомное питание 48 В, параметрический эквалайзер, компрессор, сатурацию, wet/dry mix, Preamp Direct и выходной контроль. Это канальная линейка для студийной записи и обработки сигнала, где в одном рэковом устройстве нужен предусилитель, динамическая обработка, тональная коррекция и управляемая аналоговая окраска.
