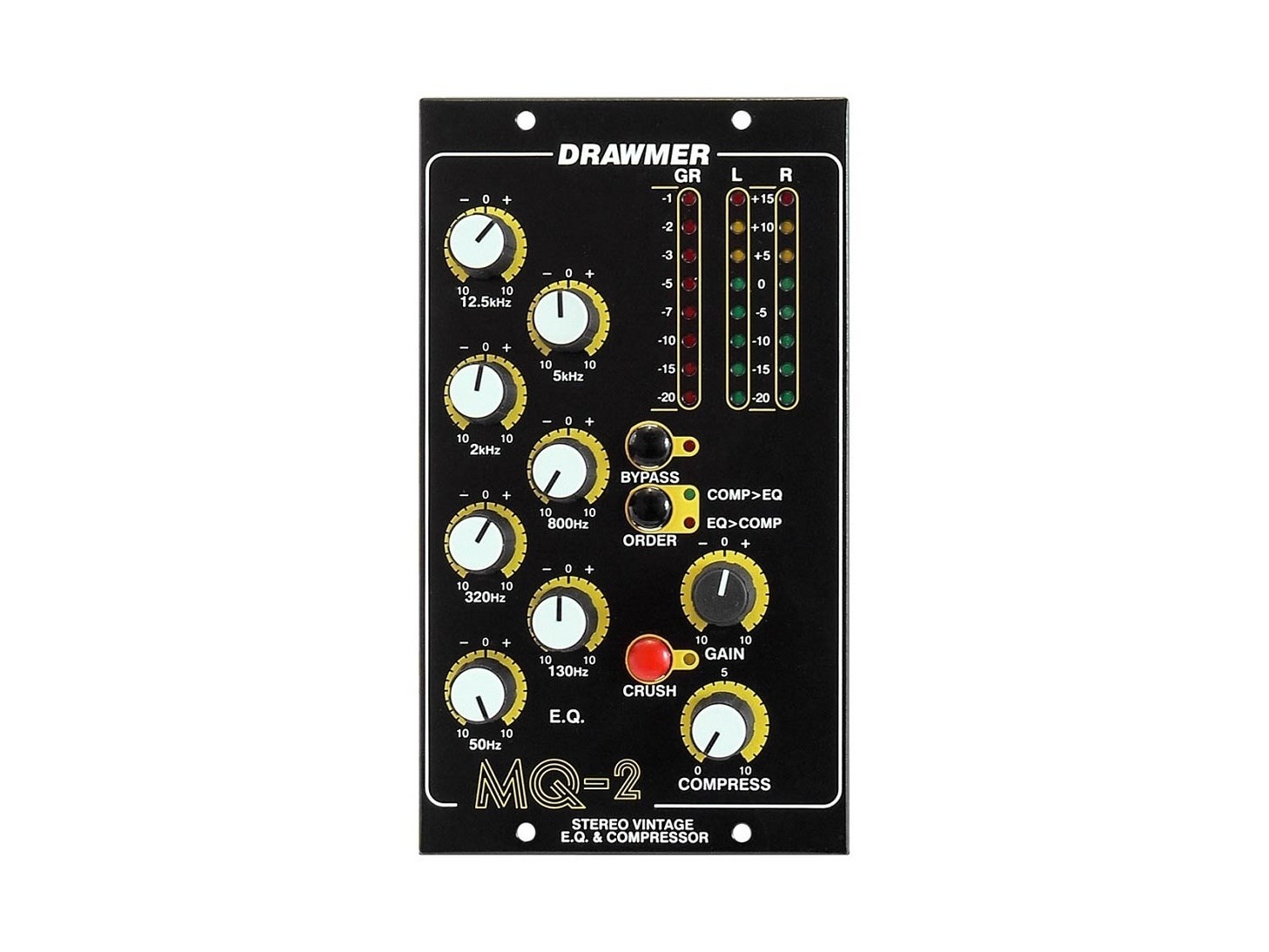

Drawmer MQ-2: стереоэквалайзер и компрессор для модульной системы серии 500

Drawmer MQ-2 - стереопроцессор для студийной работы, объединяющий 7-полосный эквалайзер и компрессор в формате серии 500. Модуль занимает два слота и предназначен для обработки стереосигнала, где требуется сочетание частотной коррекции, динамической обработки, индикации уровня и жесткого байпаса в одном устройстве.

Эквалайзер MQ-2 вдохновлен характером Motown-эквалайзера 1960-х годов. В модуле используется 7-полосная параметрическая секция с пропорциональной добротностью, рассчитанная на тональное формирование с винтажным оттенком. Такая структура позволяет работать с частотным балансом в рамках одного стереомодуля, не выводя коррекцию в отдельное устройство.

Компрессорная секция построена по простой логике управления одной ручкой. Она дополняется функцией Crush, которая добавляет гармоническую насыщенность и теплый оттенок к миксу. Компрессор и эквалайзер можно менять местами в тракте сигнала, поэтому порядок обработки не фиксирован: пользователь выбирает, какая секция будет стоять первой.

Для визуального контроля предусмотрены светодиодные индикаторы снижения усиления и уровня громкости. Они помогают отслеживать работу компрессии и общий уровень сигнала. Жесткий байпас позволяет исключить обработку из тракта и быстро сравнить сигнал с активными секциями и без них.

Эквалайзер Motown-типа и компрессор с Crush

Основная частотная секция Drawmer MQ-2 - 7-полосный эквалайзер. Он относится к параметрическому типу и использует пропорциональную добротность. Такой принцип связан с характером винтажного эквалайзера, на который ориентирована конструкция модуля, и позволяет формировать тон в стереотракте без разделения устройства на отдельные моно-секции.

Секция эквалайзера работает вместе с компрессором, но порядок этих блоков можно менять. При одной схеме сигнал сначала проходит через коррекцию, затем через компрессию; при другой - сначала через компрессор, затем через эквалайзер. Это дает два варианта последовательности обработки в одном модуле серии 500.

Компрессор MQ-2 управляется одной ручкой. Такой формат не перегружает переднюю панель и сохраняет прямой доступ к динамической обработке. Функция Crush добавляет к компрессии гармоническую насыщенность и теплый оттенок, что входит в общую задачу модуля как стереопроцессора с винтажным характером.

Эквалайзер и компрессор работают в одном студийном устройстве. За счет этого MQ-2 можно использовать как компактный блок частотной и динамической обработки в стойке серии 500, занимая только два слота и сохраняя единый стереоформат.

Формат серии 500, индикация и рабочие параметры

Drawmer MQ-2 выполнен для установки в систему серии 500. Модуль занимает два слота, питается через фирменный интерфейс и имеет черное исполнение. Разработка и производство указаны в Великобритании.

Светодиодные индикаторы отображают снижение усиления и уровень громкости. Такая индикация связана с работой компрессорной секции и контролем сигнала во время обработки. Жесткий байпас дает возможность вывести устройство из активного тракта без изменения коммутации стойки.

По электрическим параметрам входное сопротивление составляет 20 кОм, максимальный входной уровень - +16 дБн. Выходное сопротивление указано как менее 100 Ом. Частотная характеристика находится в диапазоне 20 Гц - 20 кГц с отклонением ±0,5 дБ.

THD + N составляет 0,01 % при 1 кГц и опорном значении 0 дБн. Шум указан как -80 дБ при единичном усилении. Вес модуля - 540 г. Drawmer MQ-2 сочетает стереоэквалайзер, компрессор с одной ручкой, функцию Crush, переключаемый порядок секций, жесткий байпас, LED-индикацию и формат двухслотового модуля серии 500.
