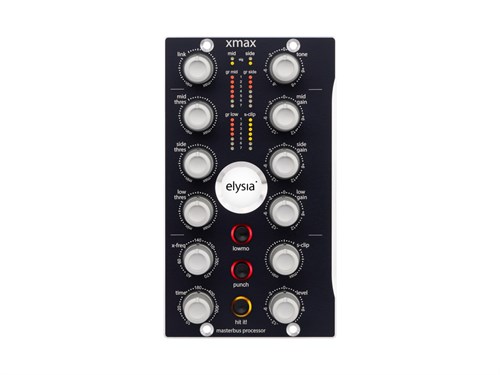

Elysia Xmax 500 Series Module процессор
-
Производитель:
-
Артикул:9673
Elysia Xmax 500 Series Module: аналоговый мастер-бас процессор формата 500 Series
Elysia Xmax 500 Series Module - мастер-бас процессор в формате 500 Series для финальной обработки сигнала. Модуль объединяет многополосный компрессор с M/S-обработкой и мягкий клиппер, поэтому может работать на мастер-шине при сведении, в мастеринговой цепочке или на групповой шине живого пульта.
Устройство построено на полностью аналоговой схеме класса A. Внутренняя топология соответствует рэковой версии Xmax, но перенесена в модульный формат 500 Series. Такой вариант рассчитан на инженеров, которые уже используют шасси этого стандарта и хотят добавить мастер-процессор без отдельного рэкового места.
Сигнал в Xmax делится на три ветви: низ, середину и сайд-канал стереообраза. Частоту кроссовера между низом и серединой можно сдвигать вручную, подстраивая работу компрессии под конкретный микс. Глобальное управление релизом задает общее поведение всех трех компрессоров одной ручкой.
Функция VariLink отвечает за плавное смешивание обработанного сигнала в каждом диапазоне от 0 до 100 процентов. Это позволяет использовать параллельную компрессию внутри самого модуля, без отдельной внешней шины. Для более плотного характера обработки предусмотрен альтернативный режим punch, повышающий коэффициент компрессии.
Многополосная компрессия, M/S и контроль стереообраза
Xmax 500 Series Module работает как стерео-процессор с разделением диапазонов и обработкой M/S. Низ и середина обрабатываются как отдельные частотные области, а сайд-канал отвечает за часть стереообраза. Такая структура дает отдельный контроль над тональным балансом и пространственной составляющей микса.
Mono-maker сворачивает низ сайд-канала в моно. Эта функция предназначена для устранения фазовых проблем на сабвуферах и помогает удерживать низкочастотную область в более контролируемом виде. В M/S-режиме модуль особенно раскрывается на материале с продуманной стереокартиной: оркестровых записях, электронных треках и живых стереомиксах.
Тон-контроль реализован как шельфовый эквалайзер на одном регуляторе. Такая секция не перегружает панель дополнительными настройками и позволяет корректировать общий характер обработки в мастер-цепи.
Мягкий клиппер заимствован из alpha compressor. Он предназначен для работы с пиками и позволяет поднять громкость на пару децибел перед последующими аналого-цифровыми преобразователями. В концертной работе клиппер может использоваться для удержания пиков без жесткого ограничителя.
Интеграция в 500 Series и рабочие задачи
Основное место Xmax 500 Series Module - мастер-шина при сведении в DAW. Модуль устанавливается в инсерт стерео-выхода через шасси 500 Series и работает как финальная аналоговая обработка перед возвратом сигнала в конвертеры.
В мастеринге устройство выполняет роль многополосного компрессора с регулируемым стереополем. Оно может заменить цепочку из нескольких процессоров одним модулем, объединяя мультибэнд, M/S, VariLink, punch и мягкий клиппер в одной панели управления.
На концертах Xmax можно использовать в инсерте мастер-группы FOH-пульта или на сценических мониторных линиях. Раздельная обработка диапазонов помогает работать с разницей уровней между инструментами, а мягкий клиппер контролирует пики в общей цепи.
Модуль хорошо стыкуется с предусилителями и эквалайзерами того же формата 500 Series. Это позволяет собрать компактную мастер-цепь в одном шасси. Xmax выпускается в трех вариантах: классический 19-дюймовый рэк, настольный elysia qube и версия 500 Series Module. Функционал этой версии соответствует старшим исполнениям: мультибэнд, M/S, мягкий клиппер, VariLink и режим punch.
-
Mono-makerсворачивает низ сайд-канала в моно
-
VariLinkсмешивание обработанного сигнала в каждом диапазоне от 0 до 100%
-
Диапазон усилениядо 60 дБ
-
Кроссоверручное смещение частоты между низом и серединой
-
Место в цепимастер-шина, мастеринговая цепочка, групповая шина живого пульта
-
Применениестудийная работа, FOH-обработка на концертах
-
Работа FOHинсерт мастер-группы пульта
-
Работа в мастерингемногополосный компрессор с регулируемым стереополем
-
Работа клиппераподтягивание громкости на пару децибел и контроль пиков
-
Работа с мониторными линиямипредусмотрена
-
Разделение сигналаниз, середина, сайд-канал стереообраза
-
Совместимость по форматупредусилители и эквалайзеры 500 Series
-
Схемотехникадискретный Class A
-
Типмодуль
-
Управление релизомглобальное, для трех компрессоров
-
Форматмодуль 500 серии
-
ФункцииФантомное питание (48V), фильтр НЧ (High Pass), инверсия фазы, Pad
-
Частотный диапазон<10 Гц — 400 кГц (-3 дБ)
