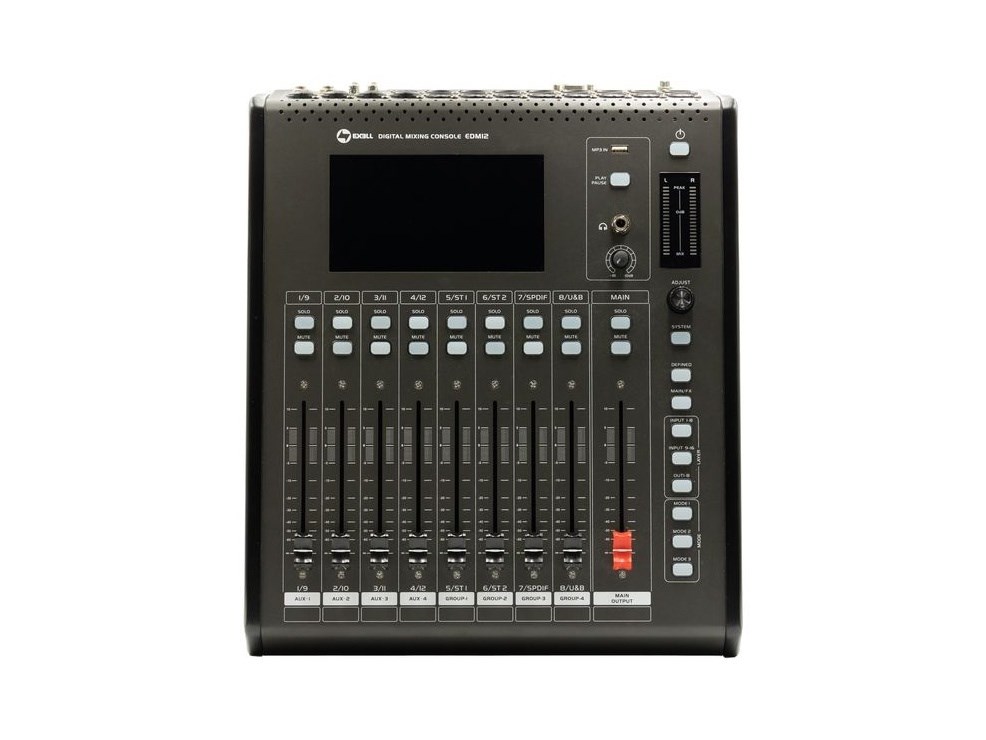

Exell EDM12 цифровой микшерный пульт

Цифровая микшерная консоль с 12 микрофонными/линейными каналами и 9 моторизованными фейдерами

Эта цифровая микшерная консоль рассчитана на работу с большим числом входных сигналов в компактном и легком формате. Устройство сочетает 12 микрофонных/линейных монофонических каналов, 2 стереоканала, цифровой канал ввода/вывода SPIDFI, выход AES/EBU, 8 настраиваемых выходов XLR, встроенные эффекты, 31-полосный GEQ и сохранение сцен.

В аппаратной части используется промышленный процессор SHARC 4-го поколения с плавающей запятой. Консоль работает с 24-битным трактом 192 кГц AD/DA и поддерживает основные функции цифрового микширования, включая обработку эффектами, регулировку GEQ и маршрутизацию по внутренним шинам.

Для управления предусмотрен 7-дюймовый сенсорный экран высокой четкости с разрешением 1024 x 600. Физическая часть управления включает 9 электрических фейдеров с ходом 100 мм, поэтому работа с уровнями не ограничивается только сенсорным интерфейсом. Три клавиши быстрой загрузки режимов позволяют обращаться к подготовленным режимам без долгой навигации.

Микшер подходит для разных типов выступлений, оснащения конференц-залов, учебных заведений, промышленных и производственных предприятий, а также частного использования. Такой набор входов, выходов, шин и функций делает консоль универсальным центром управления звуком в компактной цифровой системе.

Каналы, шины и цифровая маршрутизация

Входная конфигурация включает 12 микрофонных/линейных монофонических каналов и 2 стереоканала. Такая структура позволяет одновременно работать с микрофонами, линейными источниками и стереосигналами, сохраняя раздельную обработку каналов внутри цифрового микшера.

Для цифрового подключения предусмотрен 1 канал ввода/вывода SPIDFI и 1 канал вывода AES/EBU. Эти интерфейсы дополняют аналоговую часть консоли и позволяют включать цифровые сигналы в общую схему работы.

Выходная часть построена на 8 настраиваемых выходных портах XLR. Внутренняя архитектура включает 9 шин микширования: 4 AUX-шины, 4 GROUP-шины и 1 MAIN-шину. Для передачи эффектов предусмотрены 2 FX-шины, что дает отдельную структуру для работы с обработкой.

31-полосный GEQ предназначен для частотной настройки. Он входит в общий набор цифровых инструментов консоли вместе с микшированием, эффектами, сценами и маршрутизацией.

Экран, фейдеры, эффекты и управление сценами

Сенсорный экран 7" с разрешением 1024 x 600 выступает основной визуальной частью управления. Через него можно работать с параметрами цифровой консоли, а дружелюбный интерфейс делает управление понятным при повседневной настройке системы.

Девять электрических фейдеров с ходом 100 мм обеспечивают физический доступ к уровням. Такой ход фейдера дает пространство для точной регулировки, а электрическая конструкция соответствует цифровой логике устройства и работе со сценами.

Встроенные эффекты включают эхо, реверберацию и задержку. Для мониторинга предусмотрен выходной порт для наушников. USB-порт поддерживает воспроизведение музыки по USB, воспроизведение также доступно по Bluetooth.

Порт RS232 поддерживает центральное управление. Консоль может сохранять и вызывать сцены, что важно при работе с повторяющимися настройками. Сочетание SHARC-процессора, 24 бит / 192 кГц AD/DA, сенсорного экрана, моторизованных фейдеров, 12 микрофонных/линейных каналов, 8 XLR-выходов, GEQ, FX-шин и сцен делает эту цифровую микшерную консоль функциональной основой для выступлений, инсталляций и систем с несколькими источниками сигнала.
