FBT JMAXX 112A акустическая система

Активная акустическая система FBT JMAXX 112A

Конструкция и акустическая часть

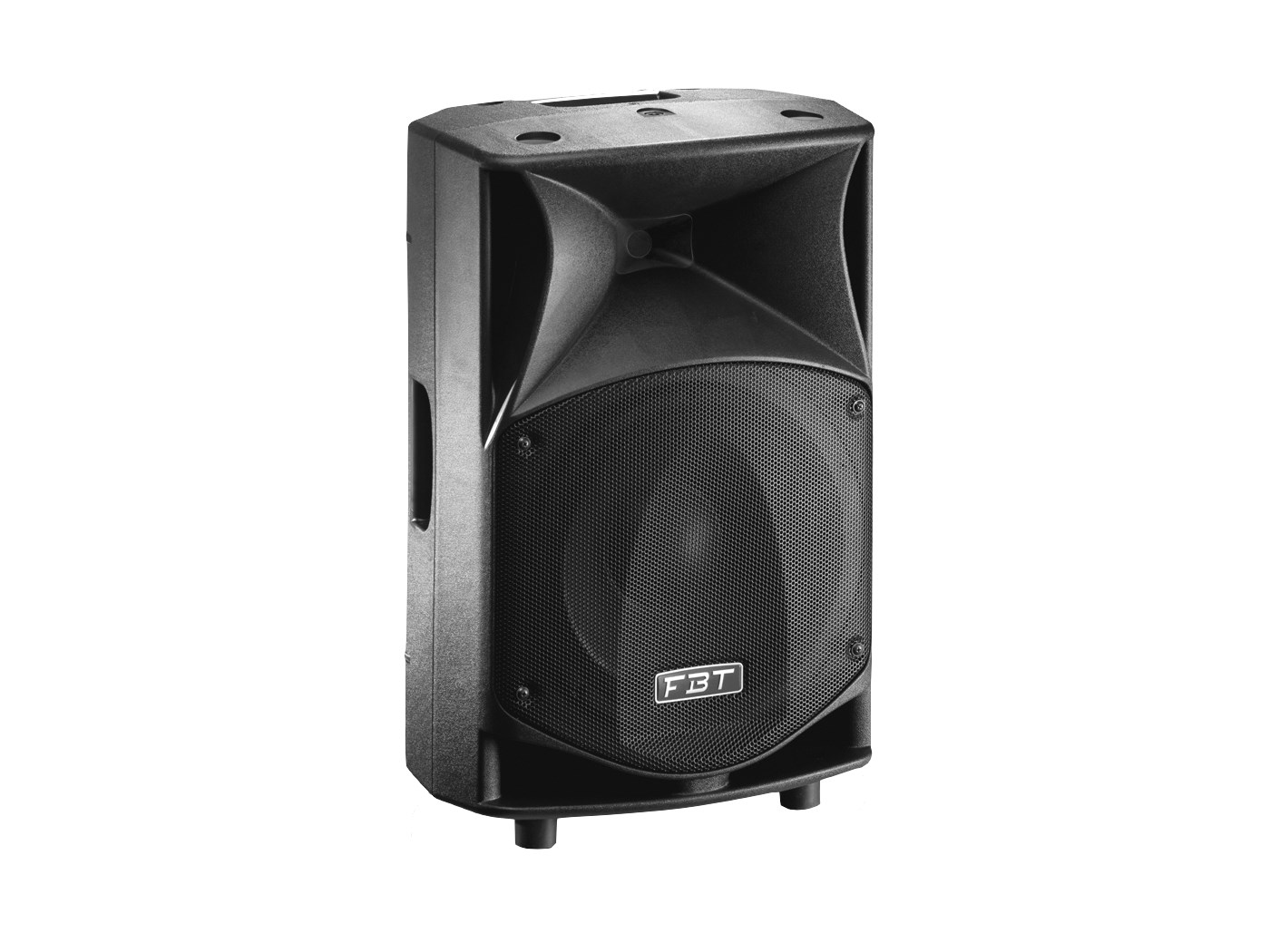

FBT JMAXX 112A - профессиональная двухполосная активная акустическая система со встроенным DSP-процессором, рассчитанная на сценическое применение, клубные площадки, рестораны, корпоративные мероприятия и постоянные инсталляции в учреждениях разного формата. Модель выполнена в компактном корпусе с асимметричной геометрией и сочетает активное усиление, встроенную обработку сигнала и стандартную сценическую коммутацию в одном кабинете.

Акустическая часть построена на 12-дюймовом низкочастотном динамике и 1-дюймовом высокочастотном драйвере рупорного типа. В одном описании указана 2-дюймовая звуковая катушка НЧ-динамика и 1-дюймовая катушка ВЧ-драйвера, в характеристиках приведены значения 2,5" для НЧ и 1,4" для ВЧ. Рупор обеспечивает постоянную направленность 90° по горизонтали и 60° по вертикали. Такая схема формирует двухполосную систему с рабочим диапазоном 48 Гц - 20 кГц и кроссовером на частоте 1,6 кГц.

Усилительная секция выполнена по схеме bi-amp на базе усилителя класса D. Для низкочастотной секции заявлена мощность 700 Вт, для высокочастотной - 200 Вт. Максимальный уровень звукового давления составляет 125 дБ в постоянном режиме и 131 дБ в пике. Такая конфигурация объединяет активное раздельное усиление полос и акустическую часть в одном корпусе без необходимости во внешнем усилителе. Встроенный лимитер входит в систему защиты и контроля работы.

Корпус изготовлен из формированного полипропилена и имеет форму, рассчитанную на снижение нежелательных резонансов. Передняя стальная решетка защищает динамик от внешних воздействий. Для вертикального размещения предусмотрены развязывающие резиновые ножки. За счет асимметричной формы корпус можно использовать как сценический монитор, укладывая систему горизонтально под углом 12°, 40° или 55°. Для монтажа доступны две точки крепления M10, а установка на стойку выполняется через нижний стакан диаметром 1,38 дюйма. При размерах 402 x 644 x 345 мм вес составляет 13,8 кг.

DSP, управление и подключение

На задней панели расположены органы управления и коммутации. Встроенный DSP-процессор имеет четыре предустановленных пресета, которые используются для частотной коррекции звучания в разных условиях и помещениях. Такой набор позволяет быстро менять характер работы системы без внешнего процессора. В конструкции предусмотрен отключаемый высокочастотный фильтр, который используется для дополнительной коррекции сигнала.

Для подключения источника сигнала предусмотрен балансный комбинированный вход XLR / 1/4" Jack TRS. Он подходит для линейного сигнала и динамического микрофона. Рядом расположены переключатель типа входного сигнала Mic/Line и регулятор входного уровня громкости. Входное сопротивление составляет 22 кОм. Для сквозного подключения к другим акустическим системам используется Link-выход XLR, благодаря чему модель можно включать в более крупную звуковую конфигурацию без сложной дополнительной коммутации.

На панели размещены два светодиодных индикатора, которые показывают активный статус работы системы и срабатывание встроенного лимитера. Такая логика управления делает работу с акустикой прямой и понятной: основные настройки, выбор пресета, коммутация источника и контроль состояния вынесены на корпус и не требуют дополнительных внешних устройств.

JMAXX 112A сочетает активную двухполосную схему, раздельное усиление, DSP-обработку, встроенный лимитер, рупорную ВЧ-секцию и корпус с несколькими вариантами установки. Это профессиональная активная акустическая система, которая сохраняет универсальную механику размещения, стандартное подключение и готовую к работе конфигурацию для сценического и инсталляционного применения.
