FBW A1D-Vocal радиосистема
-
Производитель:
-
Артикул:10620

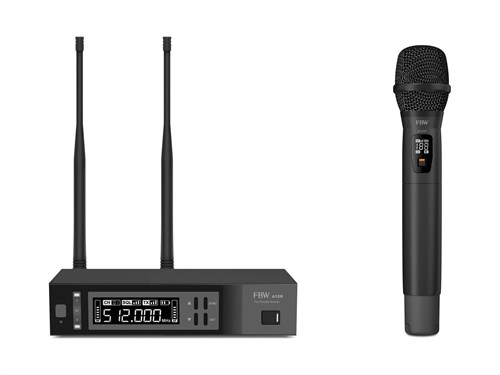

FBW A1D-Vocal: комплект радиосистемы с диверсивным приемником и ручным передатчиком
FBW A1D-Vocal - комплект беспроводной радиосистемы, в который входят одноканальный рэковый диверсивный приемник FBW A12R и ручной беспроводной передатчик FBW A100HT. Система работает с FM-модуляцией и рассчитана на передачу аудиосигнала в радиочастотном диапазоне, где приемник и передатчик выполняют отдельные задачи: приемник принимает сигнал, а ручной передатчик передает его по беспроводному каналу.
Приемник FBW A12R работает в диапазоне 512-537 МГц и передает аудиочастоты от 60 Гц до 16 кГц. Это одноканальное рэковое устройство с диверсивной схемой приема. Для выбора рабочей частоты предусмотрено 100 фиксированных частот, что дает возможность настроить систему в пределах заявленного диапазона.
Ручной передатчик FBW A100HT работает в более широком частотном диапазоне 512-620 МГц. Для него указаны 100 фиксированных частот, FM-модуляция, 3 уровня Squelch и индикация батареи. Мощность передатчика выбирается из значений 2, 10 или 30 мВт, а передаваемый аудиочастотный диапазон составляет 50 Гц - 15 кГц.
Комплект построен как связка приемного блока и ручного передатчика. Приемник выполнен в рэковом формате, поэтому его можно размещать в составе аппаратной стойки вместе с другим звуковым оборудованием. Передатчик имеет ручное исполнение и питается от двух батарей AA по 1,5 В.
Приемник FBW A12R
FBW A12R - одноканальный диверсивный приемник радиосистемы. Его рабочий диапазон составляет 512-537 МГц. Устройство поддерживает FM-модуляцию и рассчитано на работу с аудиодиапазоном 60 Гц - 16 кГц при отклонении ±3 дБ.
Чувствительность приема указана как менее -98 дБ. Гармонические искажения составляют менее 0,5%, усиление - 15±1 дБ. Соотношение сигнал/шум для XLR составляет не менее 105 дБ.
Питание приемника - DC 12V/0.5A, потребляемый ток - менее 250 мА. Габариты корпуса составляют 215 x 45 x 170 мм, масса - 730 г. Такой размер соответствует компактному приемному блоку, который можно использовать в рэковой системе радиомикрофонов.
Ручной беспроводной передатчик
Передатчик в составе комплекта выполнен в ручном формате. Он работает в диапазоне 512-620 МГц, имеет 100 фиксированных частот и поддерживает FM-модуляцию. Глубина модуляции составляет 12±2 кГц, максимальная глубина модуляции - 55 кГц.
Для передатчика указан выходной уровень не менее 13 дБ. Максимальный входной уровень составляет более 350 мВ, помехоподавление - более 60 дБ. Наличие 3 уровней Squelch позволяет работать с настройкой подавления нежелательного шума в пределах предусмотренных режимов.
Питание выполняется от 2 батарей 1,5 В формата AA. Потребляемый ток не превышает 145 мА, время работы составляет более 8 часов. Габариты передатчика - 250 x 52 мм, масса - 290 г.
FBW A1D-Vocal объединяет одноканальный диверсивный приемник, ручной беспроводной передатчик, FM-модуляцию, 100 фиксированных частот для каждого блока, рабочие диапазоны 512-537 МГц и 512-620 МГц, индикацию батареи передатчика, 3 уровня Squelch и питание приемника от DC 12V/0.5A. Это комплект радиосистемы для беспроводной передачи аудиосигнала с ручного передатчика на приемный блок.
-
Squelch3 уровня
-
Выходной уровень передатчика≥ 13 дБ
-
Габариты приемника215 x 45 x 170 мм
-
Диапазон аудиочастот приемника60 Гц - 16 кГц, ±3 дБ
-
Максимальная глубина модуляции55 кГц
-
Максимальная частота, Гц15000
-
Максимальная частота, МГц537
-
Максимальный входной уровеньболее 350 мВ
-
Масса приемника730 г
-
Минимальная частота, Гц50
-
Минимальная частота, МГц512
-
Питание приемникаDC 12V/0.5A
-
Помехоподавлениеболее 60 дБ
-
Потребляемый ток приемникаменее 250 мА
-
Соотношение сигнал/шум приемника≥ 105 дБ, XLR
-
Фиксированные частоты передатчика100
-
Частотный диапазон передатчика512-620 МГц
