FBW A1D-Vocal1 радиосистема

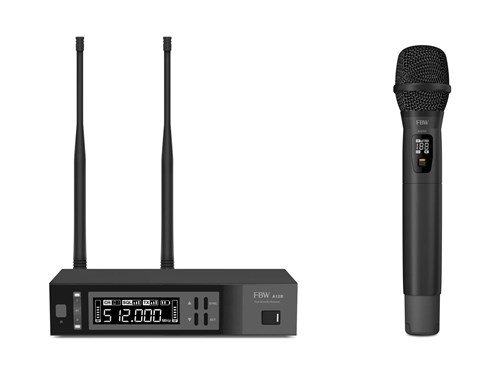

FBW A1D-Vocal1: комплект радиосистемы с приемником A12R и передатчиком A101HT

FBW A1D-Vocal1 - комплект беспроводной радиосистемы, состоящий из одноканального рэкового диверсивного приемника FBW A12R и ручного беспроводного передатчика FBW A101HT. Система работает с FM-модуляцией и предназначена для передачи аудиосигнала по радиоканалу в пределах заявленных частотных диапазонов.

Приемный блок FBW A12R работает в диапазоне 512-537 МГц. Он имеет один канал, диверсивную схему приема и 100 фиксированных частот. Диапазон аудиочастот приемника составляет 60 Гц - 16 кГц при отклонении ±3 дБ, что задает рабочую полосу принимаемого сигнала.

Ручной передатчик FBW A101HT работает в диапазоне 512-620 МГц и также имеет 100 фиксированных частот. Для передатчика доступны FM-модуляция, 3 уровня Squelch и индикация батареи. Мощность передачи выбирается из трех значений: 2, 10 или 30 мВт.

Комплект построен как связка приемника и ручного передатчика. Приемник подключается к звуковой системе и принимает сигнал, передатчик работает автономно от батарей AA. Такой состав позволяет собрать беспроводной канал без подбора отдельных компонентов внутри этой радиосистемы.

Приемный блок FBW A12R

FBW A12R выполнен как одноканальный рэковый диверсивный приемник. Рабочий радиочастотный диапазон составляет 512-537 МГц, число фиксированных частот - 100. Диверсивный прием относится к конструкции приемного блока и помогает работать с радиосигналом в рамках возможностей системы.

Приемник поддерживает FM-модуляцию. Чувствительность приема указана как менее -98 дБ, гармонические искажения - менее 0,5%. Усиление составляет 15±1 дБ, выходной уровень - не менее ±5 дБВ. Соотношение сигнал/шум для XLR указано как не менее 105 дБ.

Питание приемника выполняется от DC 12V/0.5A. Потребляемый ток составляет менее 250 мА. Габариты корпуса - 215 x 45 x 170 мм, масса - 730 г. Такой формат соответствует компактному рэковому приемнику для размещения рядом с другим оборудованием радиосистемы и звукового тракта.

Ручной передатчик FBW A101HT

FBW A101HT - ручной беспроводной передатчик с рабочим диапазоном 512-620 МГц. Он поддерживает 100 фиксированных частот и FM-модуляцию. Диапазон передаваемых аудиочастот составляет 50 Гц - 15 кГц.

Для передатчика указаны 3 уровня Squelch и индикация батареи. Выходной уровень составляет не менее 13 дБ. Глубина модуляции - 12±2 кГц, максимальная глубина модуляции - 55 кГц. Максимальный входной уровень превышает 350 мВ, помехоподавление составляет более 60 дБ.

Питание передатчика осуществляется от двух батарей 1,5 В формата AA. Потребляемый ток не превышает 145 мА, время работы составляет более 8 часов. Габариты передатчика - 250 x 52 мм, масса - 290 г.

FBW A1D-Vocal1 объединяет приемник A12R и ручной передатчик A101HT, FM-модуляцию, фиксированные частоты, выбранные уровни мощности передачи, Squelch, индикацию батареи, питание приемника DC 12V/0.5A и автономное питание передатчика от AA. Это комплект радиосистемы для организации беспроводной передачи аудиосигнала с ручного передатчика на одноканальный диверсивный приемник.
