FBW A2-Mix радиосистема

FBW A2-Mix - двухканальная радиосистема с ручным и портативным передатчиками

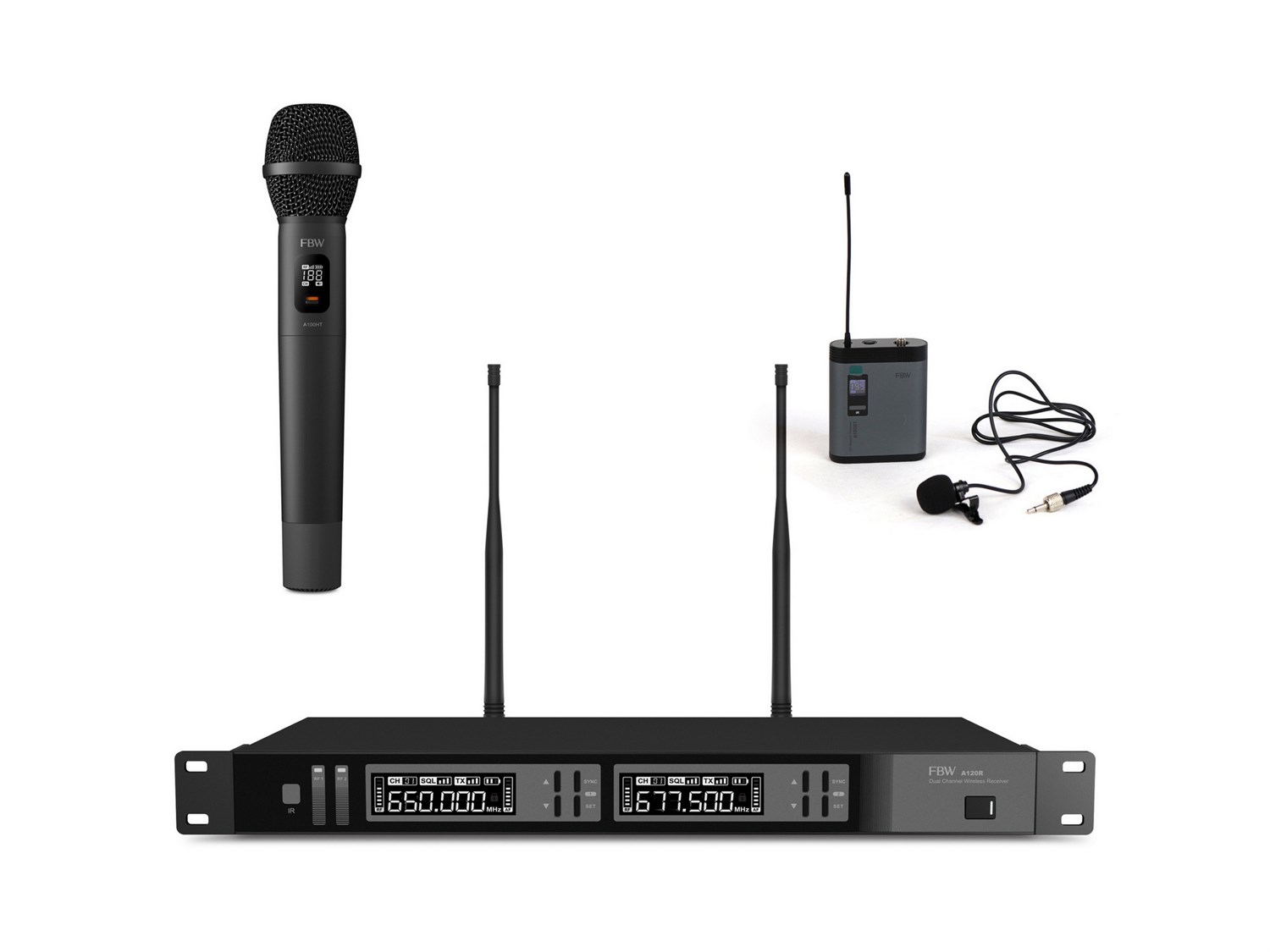

FBW A2-Mix - комплект беспроводной радиосистемы, в который входят двухканальный рэковый приемник FBW A120R, портативный передатчик FBW A100BT, ручной передатчик FBW A100HT и петличный микрофон с разъемом 3,5 мм Jack. Такой состав позволяет использовать два разных типа передатчиков в одной системе: ручной микрофонный формат и портативный передатчик для подключения петличного микрофона.

Приемник FBW A120R работает в диапазоне 512-562 МГц и поддерживает 100 фиксированных частот. Устройство использует FM-модуляцию, имеет 2 канала и передает аудиодиапазон от 60 Гц до 16 кГц с отклонением ±3 дБ. Чувствительность приема составляет менее -98 дБ, соотношение сигнал/шум по XLR - не менее 105 дБ. Приемник рассчитан на питание DC 12V/0.5A, потребляемый ток составляет менее 300 мА.

Портативный передатчик FBW A100BT работает в диапазоне 512-620 МГц и поддерживает FM-модуляцию. Для настройки доступны 100 фиксированных частот, 3 уровня Squelch и индикация батареи. Мощность передатчика выбирается между 2, 10 и 30 мВт. Передаваемый частотный диапазон составляет от 50 Гц до 15 кГц. Питание осуществляется от двух батарей AA 1,5 В, время работы превышает 8 часов.

Приемник и радиоканал

FBW A120R выполнен в рэковом формате и принимает два канала. Наличие 100 фиксированных частот помогает выбрать рабочую частоту в пределах диапазона 512-562 МГц. FM-модуляция используется как в приемнике, так и в передатчиках, поэтому все компоненты комплекта работают в единой структуре радиосистемы.

Для выходного сигнала приемника указаны выходной уровень не менее ±5 дБВ и усиление 15±1 дБ. Гармонические искажения составляют менее 0,5%. Эти параметры относятся к звуковому тракту приемника и важны при подключении системы к микшерному пульту, звуковому оборудованию или другому принимающему устройству.

Габариты приемника составляют 483 x 145 x 44 мм, масса - 1,4 кг. Такая ширина соответствует рэковому формату, а высота 44 мм позволяет разместить устройство в компактной стойке. Питание подается от DC 12V/0.5A.

Передатчики и комплектный микрофон

FBW A100BT - портативный беспроводной передатчик для работы с петличным микрофоном. В комплект входит петличный микрофон с разъемом 3,5 мм Jack. Передатчик поддерживает 100 фиксированных частот, имеет выходной уровень не менее 13 дБ, глубину модуляции 12±2 кГц и максимальную глубину модуляции 55 кГц. Максимальный входной уровень составляет более 350 мВ, помехоподавление - более 60 дБ.

FBW A100HT - ручной беспроводной передатчик, работающий в том же диапазоне 512-620 МГц. Он поддерживает 100 фиксированных частот, FM-модуляцию, 3 уровня Squelch и индикацию батареи. Мощность передатчика составляет 2/10/30 мВт, частотный диапазон передачи - от 50 Гц до 15 кГц. Питание также осуществляется от двух батарей AA 1,5 В, время работы превышает 8 часов.

Портативный передатчик A100BT имеет размеры 64 x 127 x 26 мм и массу 90 г. Ручной передатчик A100HT имеет размеры 250 x 52 мм и массу 290 г. Оба передатчика рассчитаны на работу от батарей и поддерживают радиодиапазон 512-620 МГц, но отличаются форматом применения: один используется с петличным микрофоном, второй выполнен как ручной беспроводной передатчик.

FBW A2-Mix объединяет двухканальный приемник, портативный передатчик, ручной передатчик и петличный микрофон. Комплект работает с FM-модуляцией, фиксированными частотами, настраиваемой мощностью передатчиков 2/10/30 мВт, индикацией батареи и 3 уровнями Squelch. Это радиосистема для задач, где требуется одновременная работа двух каналов и разные типы беспроводных передатчиков в одном комплекте.
