FBW A2D-Presenter радиосистема

FBW A2D-Presenter - двухканальная беспроводная радиосистема с двумя петличными микрофонами

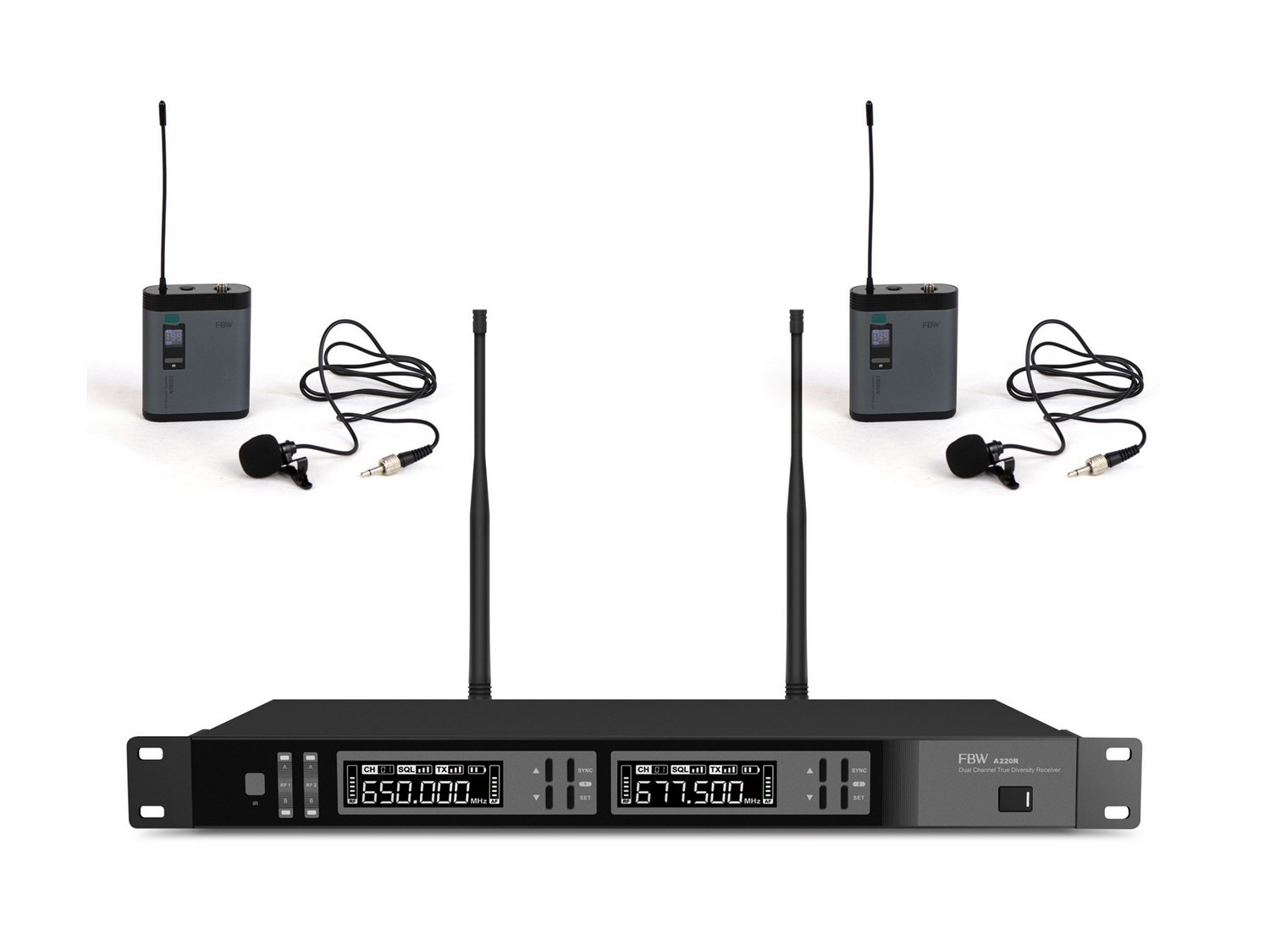

FBW A2D-Presenter - комплект беспроводной радиосистемы для передачи речи с двух передатчиков на один двухканальный приемник. В набор входят рэковый диверсивный приемник FBW A220R, два портативных передатчика FBW A100BT и петличные микрофоны с разъемом 3,5 мм Jack. Такая конфигурация рассчитана на ситуации, где требуется одновременно подключить два микрофона и передавать сигнал в радиодиапазоне без кабельного соединения между говорящими и приемной частью.

Приемник FBW A220R работает в диапазоне 512-562 МГц и поддерживает 2 канала. Диверсивная схема приема помогает системе работать с радиосигналом стабильнее в пределах доступных условий эксплуатации. Для настройки доступны 100 фиксированных частот, FM-модуляция, 3 уровня Squelch и индикация батареи. Аудиочастотный диапазон приемника составляет 60 Гц - 16 кГц с отклонением ±3 дБ.

Передатчики FBW A100BT работают в диапазоне 512-620 МГц и подключаются к петличным микрофонам через разъем 3,5 мм Jack. Для каждого передатчика доступны 100 фиксированных частот, FM-модуляция, 3 уровня Squelch и индикация батареи. Диапазон передаваемых аудиочастот составляет 50 Гц - 15 кГц. Питание каждого передатчика осуществляется от двух батарей AA, время работы указано более 8 часов.

Приемник A220R и радиоканал

FBW A220R выполнен как двухканальный рэковый приемник радиосистемы. Его габариты составляют 483 x 145 x 44 мм, масса - 1,4 кг. Формат корпуса подходит для установки в стандартную рэковую систему, где приемник можно разместить вместе с другим звуковым оборудованием. Питание осуществляется от источника DC 12 В / 0,5 А, потребляемый ток составляет менее 300 мА.

Радиочасть приемника рассчитана на диапазон 512-562 МГц. Для выбора рабочего канала предусмотрено 100 фиксированных частот. Чувствительность приема указана как менее -98 дБ. Приемник использует FM-модуляцию и поддерживает 3 уровня Squelch, что позволяет настраивать порог подавления нежелательного сигнала в рамках предусмотренных режимов.

Аудиопараметры приемника включают гармонические искажения менее 0,5%, усиление 15 ±1 дБ, выходной уровень не ниже ±5 дБВ и соотношение сигнал/шум не ниже 105 дБ по XLR. Диапазон аудиочастот 60 Гц - 16 кГц охватывает рабочую область речевого сигнала и подходит для передачи голоса через подключенную звуковую систему.

Двухканальная структура приемника позволяет одновременно принимать сигнал от двух передатчиков комплекта. Это важно для выступлений, презентаций, лекций, интервью и других форматов, где два человека используют отдельные петличные микрофоны. При этом все основные параметры приема и настройки сосредоточены в одном рэковом устройстве.

Передатчики A100BT и петличные микрофоны

Каждый передатчик FBW A100BT работает в диапазоне 512-620 МГц. В комплекте используются два таких передатчика, что соответствует двухканальной конфигурации приемника. Передатчик поддерживает 100 фиксированных частот, FM-модуляцию, 3 уровня Squelch и индикацию батареи. Выходной уровень передатчика указан как не ниже 13 дБ.

Для подключения микрофона используется петличный микрофон с разъемом 3,5 мм Jack. Такой формат позволяет закрепить микрофон на одежде и передавать речь через портативный передатчик. Максимальный входной уровень передатчика составляет более 350 мВ, помехоподавление - более 60 дБ. Глубина модуляции указана как 12 ±2 кГц, максимальная глубина модуляции - 55 кГц.

Передатчик питается от двух батарей 1,5 В типа AA. Потребляемый ток составляет менее 160 мА, время работы - более 8 часов. Габариты корпуса передатчика составляют 64 x 127 x 26 мм, что соответствует портативному формату для ношения во время выступления или записи речи.

FBW A2D-Presenter объединяет рэковый двухканальный диверсивный приемник, два портативных передатчика, два петличных микрофона, работу в радиодиапазоне 512-562 МГц для приемника и 512-620 МГц для передатчиков, FM-модуляцию, 100 фиксированных частот, 3 уровня Squelch, индикацию батареи и питание передатчиков от батарей AA. Это комплект беспроводной микрофонной системы для передачи речи с двух петличных микрофонов через один приемный блок.
