FBW A2D-Vocal1 радиосистема

FBW A2D-Vocal1: радиосистема с двухканальным приемником и двумя ручными передатчиками

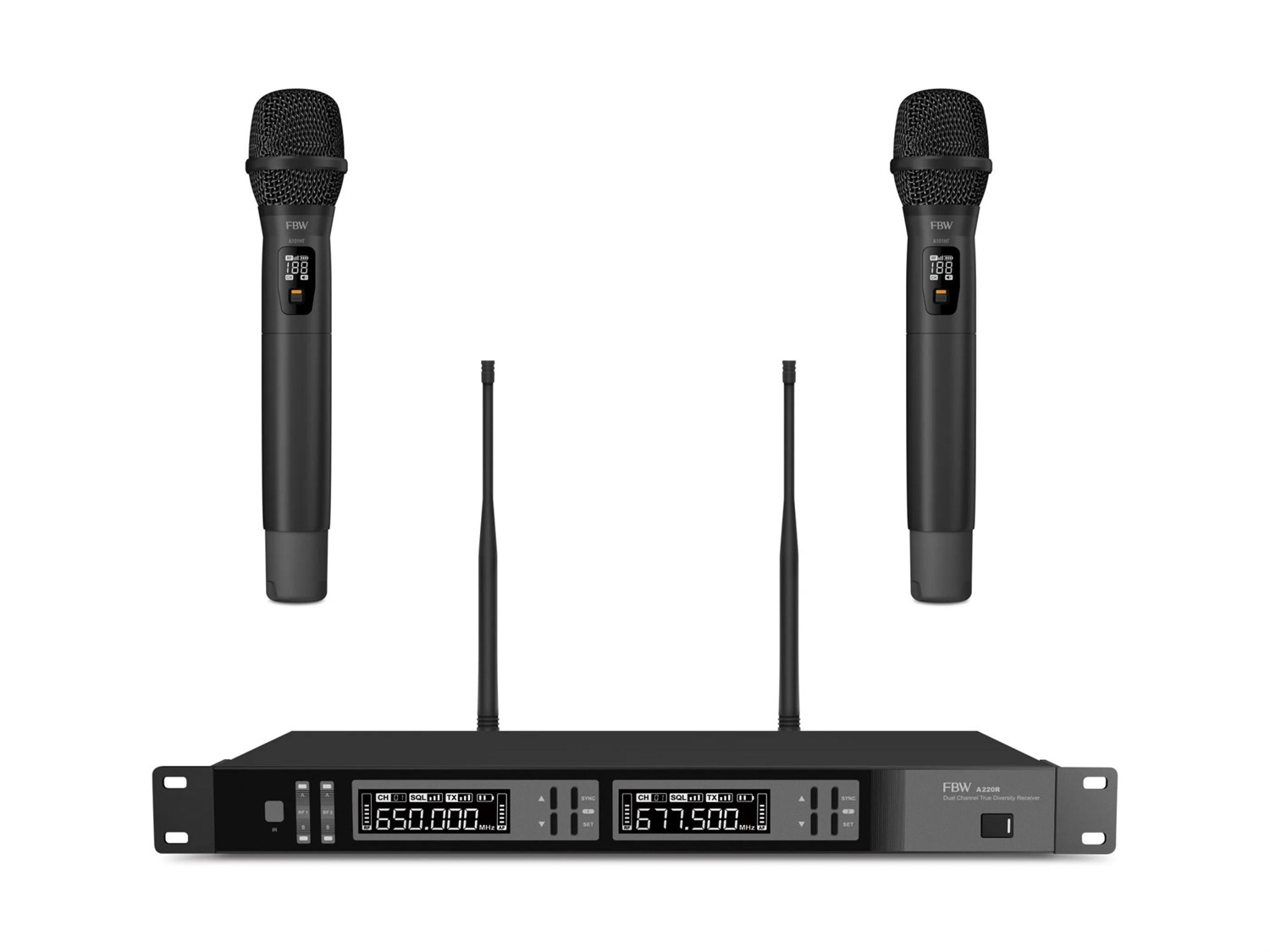

FBW A2D-Vocal1 - комплект радиосистемы, в который входят двухканальный рэковый диверсивный приемник FBW A220R и два ручных беспроводных передатчика FBW A101HT. Такая конфигурация рассчитана на одновременную работу двух передатчиков через один приемный блок и подходит для задач, где требуется два независимых беспроводных канала в составе одной системы.

Приемник FBW A220R работает в диапазоне 512-562 МГц и поддерживает FM-модуляцию. Для настройки доступно 100 фиксированных частот. Приемный блок выполнен как диверсивный, имеет два канала и передает аудиодиапазон 60 Гц - 16 кГц при отклонении ±3 дБ.

Каждый передатчик FBW A101HT выполнен в ручном формате и работает в диапазоне 512-620 МГц. Передатчики поддерживают FM-модуляцию, 100 фиксированных частот, 3 уровня Squelch и индикацию батареи. Мощность передачи указана как 2/10/30 мВт, а диапазон передаваемых аудиочастот составляет 50 Гц - 15 кГц.

Комплект построен для работы с двумя одинаковыми ручными передатчиками. Это удобно, когда требуется единая радиосистема с общим приемником и двумя микрофонными каналами. Оба передатчика имеют одинаковые основные параметры: частотный диапазон, модуляцию, выходной уровень, глубину модуляции, питание, время работы, размеры и массу.

Двухканальный диверсивный приемник FBW A220R

FBW A220R - рэковый приемник радиосистемы с двумя каналами. Диверсивная схема приема относится к конструкции устройства и предназначена для работы с радиосигналом в пределах заявленного диапазона. Частотный диапазон приемника составляет 512-562 МГц.

Приемник имеет чувствительность менее -98 дБ. Гармонические искажения составляют менее 0,5%, усиление - 15±1 дБ. Выходной уровень указан как не менее ±5 дБВ, а соотношение сигнал/шум - не менее 105 дБ по XLR.

Для приемника заявлены FM-модуляция, 3 уровня Squelch и индикация батареи. Питание выполняется от DC 12V/0.5A, потребляемый ток составляет менее 300 мА. Габариты блока - 483 x 145 x 44 мм, масса - 1,4 кг.

Два ручных передатчика FBW A101HT

В комплект входят два ручных беспроводных передатчика FBW A101HT. Каждый передатчик работает в диапазоне 512-620 МГц, поддерживает FM-модуляцию и имеет 100 фиксированных частот. Такая настройка соответствует приемнику комплекта и позволяет использовать два ручных канала в одной радиосистеме.

Передатчики имеют выходной уровень не менее 13 дБ. Глубина модуляции составляет 12±2 кГц, максимальная глубина модуляции - 55 кГц. Максимальный входной уровень превышает 350 мВ, помехоподавление составляет более 60 дБ. Для контроля и настройки предусмотрены 3 уровня Squelch и индикация батареи.

Питание каждого передатчика выполняется от двух батарей 1,5 В формата AA. Потребляемый ток не превышает 145 мА, время работы составляет более 8 часов. Габариты ручного передатчика - 250 x 52 мм, масса - 290 г.

FBW A2D-Vocal1 объединяет двухканальный диверсивный приемник A220R, два ручных передатчика A101HT, FM-модуляцию, фиксированные частоты, Squelch, индикацию батареи, рабочие диапазоны 512-562 МГц и 512-620 МГц, аудиодиапазоны 60 Гц - 16 кГц и 50 Гц - 15 кГц. Это комплект радиосистемы для организации двух беспроводных ручных каналов в одном наборе.
