FBW A2S-Presenter радиосистема

FBW A2S-Presenter - двухканальная беспроводная радиосистема с петличными микрофонами

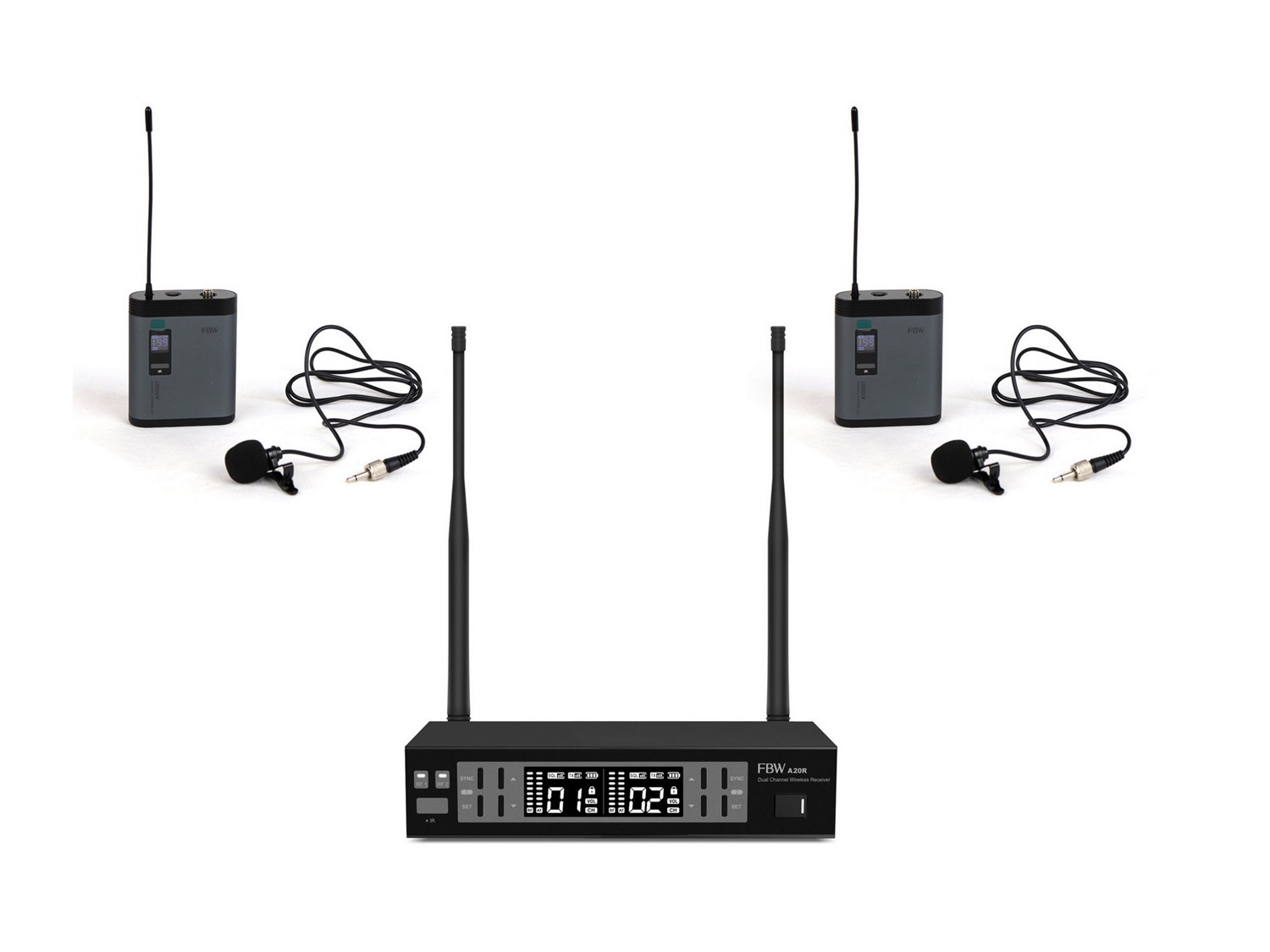

FBW A2S-Presenter - беспроводной комплект для одновременной работы двух ораторов. Радиосистема включает двухканальный приемник A20R и два поясных передатчика A100BT с петличными микрофонами. Комплект рассчитан на презентации, лекции, конференции и другие мероприятия, где нужно передавать речь двух участников без проводного подключения микрофонов к звуковой системе.

Передача сигнала между передатчиками и приемником ведется в UHF-диапазоне 512-620 МГц. Для работы доступны 100 фиксированных частот, а акустический сигнал передается с FM-модуляцией. Такая схема подходит для речевых задач, где важны разборчивость, стабильная работа радиоканала и возможность быстро подготовить два микрофонных канала для выступления перед аудиторией.

Центральным элементом комплекта служит двухканальный радиоприемник FBW A20R. Он принимает сигнал от двух передатчиков и передает его дальше на громкоговорители или другое звуковое оборудование. Приемник работает с радиопередатчиками FBW A100BT, A100CT, A100HT и A101HT, а также с передатчиками других производителей при совпадении несущих радиочастот и возможности синхронизации через ИК-порт.

Приемник A20R и настройка каналов

FBW A20R работает в UHF-диапазоне 470-960 МГц и поддерживает 100 фиксированных частот. Чувствительность приема составляет -98 дБ. Для шумоподавления предусмотрены 3 уровня Squelch, переключение между которыми выполняется автоматически. Приемник использует FM-модуляцию и поддерживает синхронизацию с передатчиком через ИК-порт.

Сигнал, передаваемый с приемника на громкоговорители, имеет частотный диапазон 60 Гц - 16 кГц. Усиление составляет 15 дБ, выходной уровень - не ниже ±5 дБВ, гармонические искажения - менее 0,5%. Соотношение сигнал/шум на аудиовыходе XLR составляет не менее 105 дБ. Эти параметры описывают аудиотракт приемника при работе с микрофонным радиосигналом.

На лицевой панели размещены два дисплея, по одному на каждый канал. На них отображаются текущая частота, мощность, уровень заряда микрофона и служебная информация, включая параметры для программирования передатчиков. Для настройки уровня предусмотрена цифровая регулировка громкости.

Приемник питается от сети 220 В через адаптер DC 12 В, который входит в комплект. Габариты устройства составляют 212 x 44 x 145 мм, вес - 0,8 кг. Компактный корпус позволяет размещать приемник рядом с микшерным пультом, акустической системой или другим оборудованием, которое используется для озвучивания мероприятия.

Поясные передатчики A100BT и петличные микрофоны

В комплект входят два поясных передатчика A100BT. Каждый передатчик принимает сигнал от петличного микрофона и передает его по радиоканалу на приемник. Такой формат удобен для выступающих: микрофон крепится на одежде, передатчик фиксируется на поясе при помощи прищепки, а руки остаются свободными во время презентации, лекции или конференции.

Передатчик A100BT работает в UHF-диапазоне 512-620 МГц. Диапазон поделен на 100 каналов с фиксированной частотой. Используется FM-модуляция с глубиной 12 кГц и максимальной глубиной 55 кГц. Помехозащищенность указана как более 60 дБ, а диапазон передаваемых акустических частот составляет 50-15000 Гц.

Мощность излучения передатчика выбирается пользователем из трех значений: 2, 10 или 30 мВт. Переключатель мощности расположен на корпусе. Такая настройка позволяет выбрать уровень передачи в зависимости от расстояния до приемника. Для шумоподавления доступны 3 уровня Squelch с автоматическим переключением.

Аудиовход передатчика выполнен на разъеме Jack 3,5 мм. К нему подключается петличный микрофон из комплекта или другой микрофон с соответствующим штекером. На лицевой панели передатчика находятся небольшой дисплей и ИК-порт для программирования от приемника. В нижней части корпуса рядом с батарейным отсеком размещен переключатель мощности, а в верхней части возле входного разъема расположена кнопка Mute для блокировки передачи голоса.

Питание каждого передатчика осуществляется от двух батареек AA. Время работы составляет примерно 8 часов. Размеры корпуса - 64 x 127 x 26 мм, вес - 90 г. FBW A2S-Presenter объединяет двухканальный приемник, два поясных передатчика, петличные микрофоны, 100 фиксированных частот, FM-модуляцию, ИК-синхронизацию, автоматический Squelch, цифровую регулировку громкости и возможность одновременной работы двух микрофонных каналов.
