FBW A4-Vocal1 радиосистема

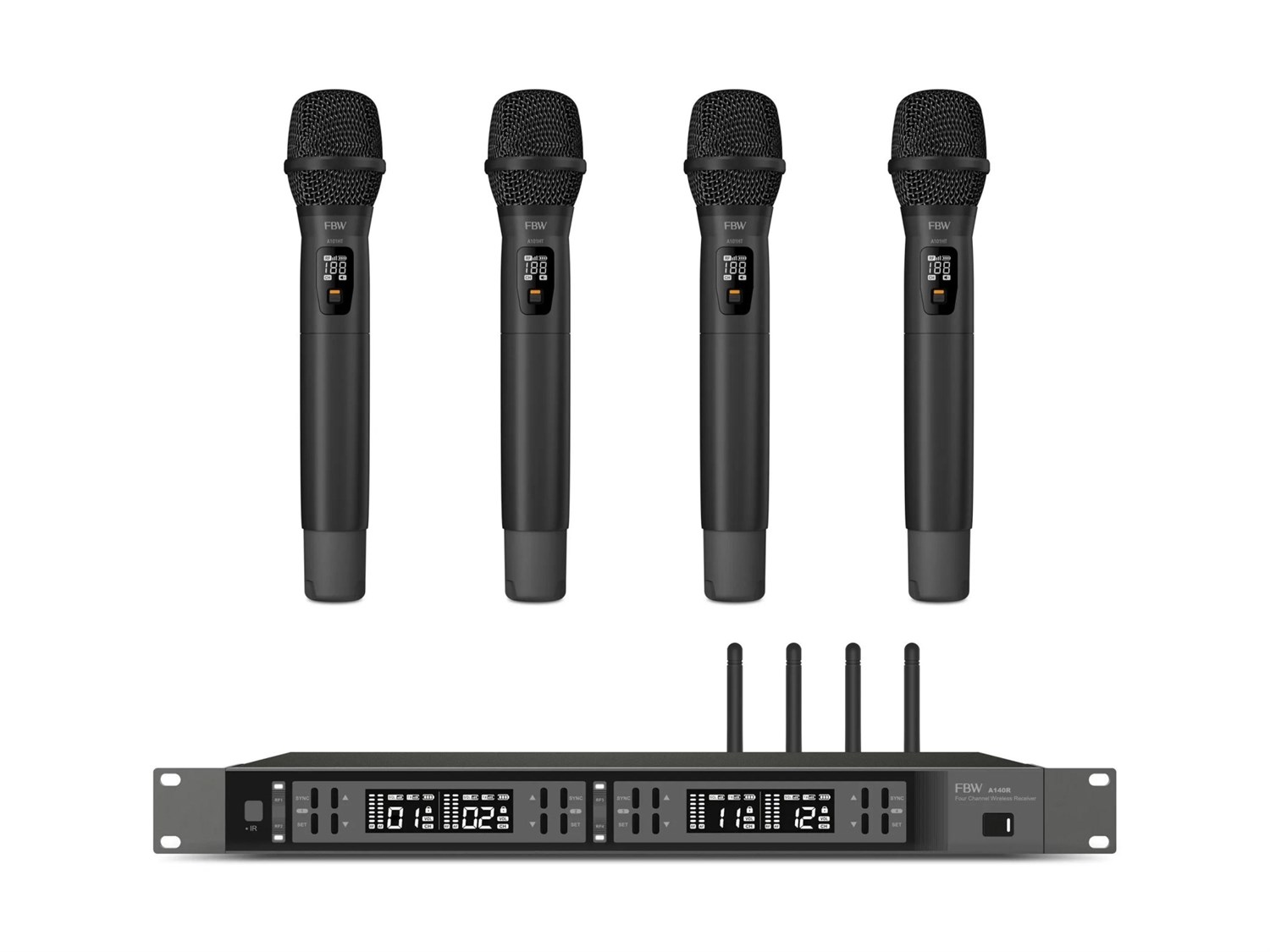

FBW A4-VOCAL1: четырехканальная вокальная радиосистема с приемником A140R и четырьмя ручными передатчиками

FBW A4-VOCAL1 - четырехканальная вокальная радиосистема, в состав которой входят приемник A140R и четыре ручных передатчика A101HT. Комплект рассчитан на работу сразу с четырьмя беспроводными ручными каналами через один приемный блок, что делает систему удобной для задач, где требуется несколько одинаковых передатчиков в единой радиосистеме.

Приемник FBW A140R имеет 4 канала и поддерживает FM-модуляцию. Для настройки предусмотрено 100 фиксированных частот. Такая конфигурация позволяет использовать радиосистему как общий приемный центр для четырех передатчиков A101HT, сохраняя единый формат управления и подключения в составе звукового тракта.

Параметры приемного блока ориентированы на стабильную работу с аудиосигналом. Чувствительность приема указана как менее -98 дБ, гармонические искажения составляют менее 0,5%, усиление - 15±1 дБ. Выходной уровень приемника составляет не менее ±5 дБВ, а соотношение сигнал/шум по XLR - не менее 105 дБ.

Аудиочастотный диапазон приемника составляет 60 Гц - 16 кГц при отклонении ±3 дБ. Питание выполняется от DC 12V/0.5A, потребляемый ток - менее 300 мА. Корпус приемника имеет размеры 483 x 145 x 44 мм и массу 1,4 кг, что соответствует формату блока для размещения вместе с другим оборудованием радиосистемы.

Четыре канала и приемник A140R

Основой комплекта служит приемник FBW A140R. Он рассчитан на 4 канала, поэтому может работать с четырьмя ручными передатчиками A101HT, входящими в состав радиосистемы. Такой набор удобен, когда все беспроводные каналы должны быть собраны в одной системе без подбора отдельных приемников и передатчиков.

FM-модуляция используется как общий принцип радиопередачи в комплекте. Для приемника заявлены 100 фиксированных частот, что дает возможность выбрать рабочий вариант в пределах доступной настройки. Приемная часть имеет чувствительность менее -98 дБ и соотношение сигнал/шум не ниже 105 дБ по XLR.

Низкий уровень гармонических искажений менее 0,5% и усиление 15±1 дБ показывает работу аудиотракта приемника. Эти параметры важны для радиосистемы, где приемный блок должен передавать сигнал от четырех ручных передатчиков дальше в звуковую цепь.

Питание приемника осуществляется от адаптера DC 12V/0.5A. Потребляемый ток менее 300 мА позволяет учитывать нагрузку питания при установке комплекта в составе оборудования. Размеры 483 x 145 x 44 мм и масса 1,4 кг помогают заранее оценить место, которое займет приемный блок.

Ручные передатчики A101HT

В комплект входят четыре ручных передатчика FBW A101HT. Каждый передатчик работает в диапазоне 512-620 МГц, поддерживает FM-модуляцию и имеет 100 фиксированных частот. Все передатчики имеют одинаковые параметры, поэтому радиосистема сохраняет единый формат работы для всех четырех беспроводных каналов.

Выходной уровень передатчика составляет не менее 13 дБ. Глубина модуляции указана как 12±2 кГц, максимальная глубина модуляции - 55 кГц. Максимальный входной уровень превышает 350 мВ, помехоподавление составляет более 60 дБ. Эти параметры относятся к каждому ручному передатчику A101HT.

Питание каждого передатчика выполняется от двух батарей 1,5 В формата AA. Потребляемый ток не превышает 145 мА, время работы составляет более 8 часов. Это позволяет использовать все четыре передатчика как автономные ручные устройства в составе одного комплекта.

Габариты каждого передатчика составляют 250 x 52 мм, масса - 290 г. FBW A4-VOCAL1 объединяет приемник A140R, четыре ручных передатчика A101HT, FM-модуляцию, 100 фиксированных частот для приемника и каждого передатчика, аудиодиапазон приемника 60 Гц - 16 кГц, питание приемника DC 12V/0.5A и питание передатчиков от батарей AA.
