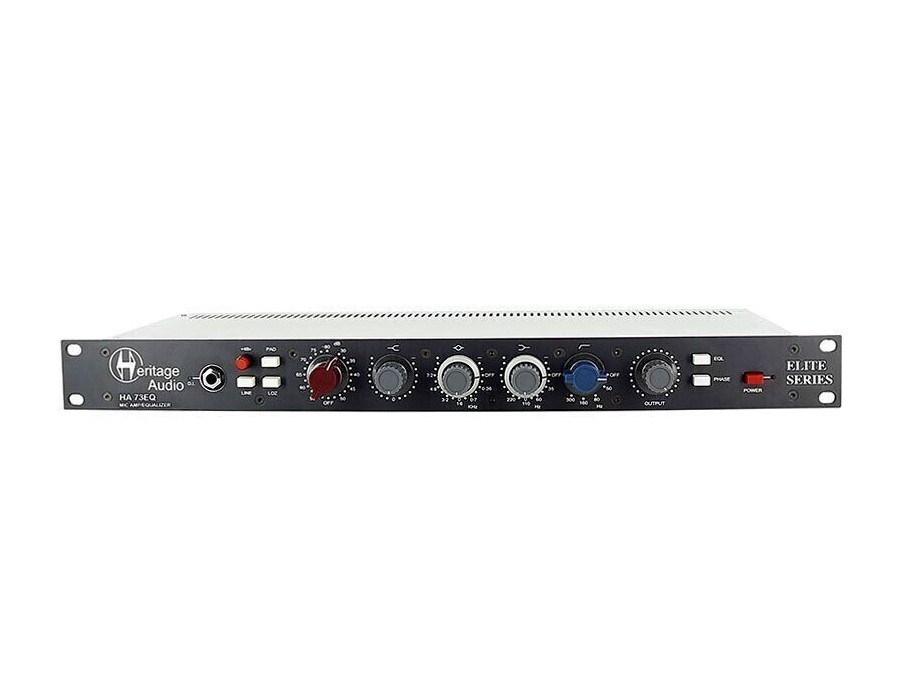

Heritage Audio HA73EQ Elite преамп

Heritage Audio HA73EQ Elite - одноканальный микрофонный предусилитель класса A с трансформаторами Carnhill, JFET DI, трехполосным эквалайзером, фильтром верхних частот и усилением более 80 дБ

Предусилитель, схема и характер работы

Heritage Audio HA73EQ Elite - одноканальный предусилитель, выполненный в классической полностью дискретной архитектуре класса A и рассчитанный на работу с микрофонными, линейными и инструментальными источниками. Модель сочетает предусилительную секцию, эквалайзер и фильтр верхних частот в одном рэковом устройстве высотой 1U, сохраняя конструкцию и ключевые решения, на которых строится характер этой серии.

Устройство оснащено отдельными микрофонным, линейным и инструментальным входами. Для инструментального сигнала используется JFET DI-схема, такая же, как в 73JR. Это позволяет работать не только с микрофонами и линейными источниками, но и напрямую подключать инструменты без внешнего DI-бокса. Предусилительная часть обеспечивает усиление более 80 дБ, благодаря чему HA73EQ Elite подходит для широкого круга задач, где требуется большой запас по уровню и точная работа с разными типами источников.

В модели предусмотрены регулировка усиления, подстройка выходного сигнала, аттенюатор -20 дБ, реверс полярности и фантомное питание +48 В. Такая конфигурация делает прибор удобным в реальной студийной работе, где важно быстро согласовать уровень сигнала, адаптировать вход под конкретный источник и точно выстроить тракт без лишних внешних устройств.

Одной из важных особенностей HA73EQ Elite являются входной и выходной трансформаторы Carnhill. Именно эти компоненты остаются одной из ключевых частей схемы и участвуют в формировании того самого винтажного характера, на который ориентирована модель. В устройстве используются качественные переключатели и потенциометры, а сам прибор размещен в прочном британском корпусе из стали и алюминия. Для малошумной работы применяется внешний источник питания.

Эквалайзер и фильтр верхних частот

HA73EQ Elite оснащен полноценной эквалайзерной секцией с возможностью отключения по кнопке EQ. В верхнем диапазоне доступна полочная регулировка до 16 дБ на частоте 12 кГц по схеме Baxandall. Низкочастотная полка тоже построена по типу Baxandall и позволяет изменять уровень на 16 дБ с выбором частоты 35 Гц, 60 Гц, 110 Гц или 220 Гц. Такая конфигурация делает низкочастотную обработку более гибкой и позволяет выбирать рабочую зону в зависимости от конкретного материала.

Среднечастотная секция дает усиление или ослабление до 18 дБ и использует фиксированную Q. Центральная частота выбирается из шести значений: 0,36 кГц, 0,7 кГц, 1,6 кГц, 3,2 кГц, 4,8 кГц и 7,2 кГц. Эта секция построена на основе двойной индуктивности, что является важной частью общей конструкции эквалайзера.

Отдельное внимание в этой модели уделено компонентам EQ-секции. Здесь применяются конденсаторы WIMA 5% и три индуктора винтажного типа Vinkor pot core, включая корректную двойную индуктивность в среднечастотной полосе. Такое исполнение нужно не для формального совпадения по списку компонентов, а для сохранения правильной формы кривых эквализации и корректного поведения секции во всем рабочем диапазоне.

Фильтр верхних частот выполнен полностью на дискретной схеме класса A и имеет крутизну 18 дБ на октаву. Для него доступны четыре частоты переключения: 50 Гц, 80 Гц, 160 Гц и 300 Гц. Этот фильтр работает как отдельный инструмент для контроля нижнего диапазона и позволяет быстро убрать лишнюю низкочастотную составляющую до дальнейшей обработки сигнала.

Подключение, импедансы и рабочие параметры

Микрофонный вход работает в двух режимах сопротивления: HI с минимальным значением 1200 Ом и LO с минимальным значением 300 Ом. При более высоких положениях усиления входное сопротивление постепенно увеличивается. Такая схема особенно важна при работе с ленточными микрофонами с низким уровнем сигнала. Сам вход выполнен как симметричный и плавающий по трансформатору.

Линейный вход имеет входное сопротивление 10 кОм и тоже построен как симметричный и плавающий трансформаторный вход. Инструментальный DI-вход несимметричный, с сопротивлением более 2 МОм. Выходное сопротивление составляет менее 75 Ом, а сам выход симметричный и плавающий по трансформатору, рассчитанный на нагрузку 600 Ом. Максимальный выходной уровень превышает +26 dBu на 600 Ом.

По техническим параметрам устройство демонстрирует частотный диапазон от 20 Гц (+0,3 дБ) до 20 кГц (-0,2 дБ), коэффициент гармонических искажений менее 0,025% на 1 кГц и менее 0,05% на 100 Гц, а уровень шума находится ниже -100 dBu. Потребление составляет менее 95 мА при 48 VDC. Для подключения используются аналоговые разъемы XLR на входе и выходе. В результате HA73EQ Elite представляет собой одноканальный предусилитель с мощной предусилительной частью, полноценным трехполосным эквалайзером, дискретным фильтром верхних частот и трансформаторной архитектурой, ориентированной на насыщенную и музыкально плотную работу с сигналом.
