Involight DSB560 голова вращения

Involight DSB560 - световая голова с эффектами Beam и Matrix

Involight DSB560 объединяет два типа световых эффектов в одном корпусе. Одна сторона оснащена пятью линзами с RGBW-светодиодами и формирует эффект Beam, другая построена на массиве из 1280 RGB-светодиодов для работы в режиме Matrix. Такая конструкция позволяет управлять направленным лучом и светодиодной матрицей с помощью одного прибора.

Заявленная мощность световых секций составляет 300 + 256 Вт. Температура белого света равна 6500 К, угол раскрытия луча - 4,5°. Встроенный стробоскоп работает с частотой более 25 Гц. Механика поддерживает бесконечное вращение по осям PAN и TILT, поэтому движение головы не ограничено стандартными крайними положениями.

Две световые секции в одном приборе

Сторона Beam включает пять отдельных линз с RGBW-светодиодами. Каждый источник работает с красной, зеленой, синей и белой составляющими. Узкий угол раскрытия 4,5° определяет геометрию формируемого луча, а белый свет имеет цветовую температуру 6500 К.

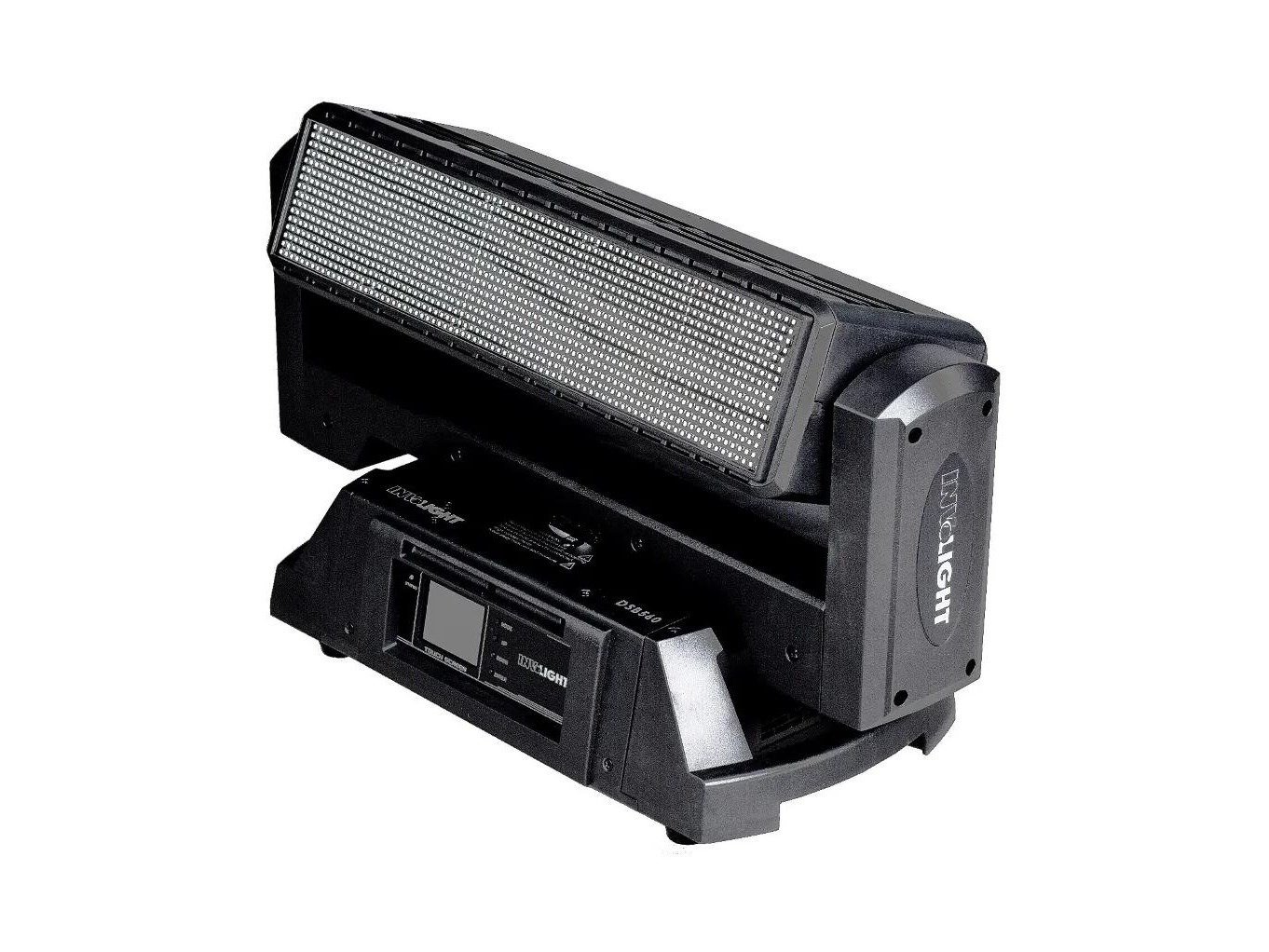

На противоположной стороне расположены 1280 RGB-светодиодов. Они образуют матричную секцию, работающую с красным, зеленым и синим цветами. Beam и Matrix встроены в одну вращающуюся конструкцию, поэтому прибор не требует отдельных корпусов для двух заявленных эффектов.

Стробоскоп с частотой свыше 25 Гц относится к общей световой системе DSB560. Его работа дополняет цветовые возможности RGBW-линз и RGB-матрицы. Все источники размещены в корпусе размером 310 x 405 x 537 мм, масса которого составляет 20 кг.

Разделение световых элементов на две стороны сохраняет различие между эффектами. Пять линз отвечают за направленную световую часть, а массив из 1280 светодиодов образует матричную поверхность. Прибор совмещает эти секции с общей системой движения, управления и питания.

Управление, вращение и подключение

Involight DSB560 поддерживает управление по DMX и Art-Net. Для DMX предусмотрено семь вариантов конфигурации: 29, 38, 58, 66, 73, 158 и 186 каналов. Выбор режима позволяет использовать разное количество управляющих параметров в зависимости от подготовленной схемы управления.

Для проводного подключения установлены входы DMX на разъемах 3-Pin и 5-Pin. Выходная секция построена аналогично и включает по одному разъему DMX 3-Pin и DMX 5-Pin. Такая конфигурация позволяет использовать любой из двух указанных стандартов разъемов при подключении управляющей линии.

Помимо DMX и Art-Net, прибор может работать от звукового сигнала или в автоматическом режиме. Встроенный беспроводной приемник дополняет предусмотренные способы управления. Все доступные варианты относятся к одной системе и не меняют установленную световую конфигурацию Beam и Matrix.

Для настройки используется сенсорный ЖК-дисплей диагональю 2,8 дюйма. Экран оснащен внутренним аккумулятором. Через дисплей осуществляется доступ к параметрам прибора и выбор режимов, связанных с его работой.

Механизм обеспечивает бесконечное вращение по горизонтальной оси PAN и вертикальной оси TILT. Обе стороны корпуса перемещаются как единая световая голова, сохраняя доступ к пяти RGBW-линзам и матрице из 1280 RGB-светодиодов при изменении положения.

Питание осуществляется от сети переменного тока с напряжением 90-260 В и частотой 50-60 Гц. Энергопотребление составляет 800 Вт. В одном корпусе объединены две световые секции, система бесконечного движения, сенсорный дисплей, беспроводной приемник и интерфейсы управления.
