Invotone D300.4 усилитель

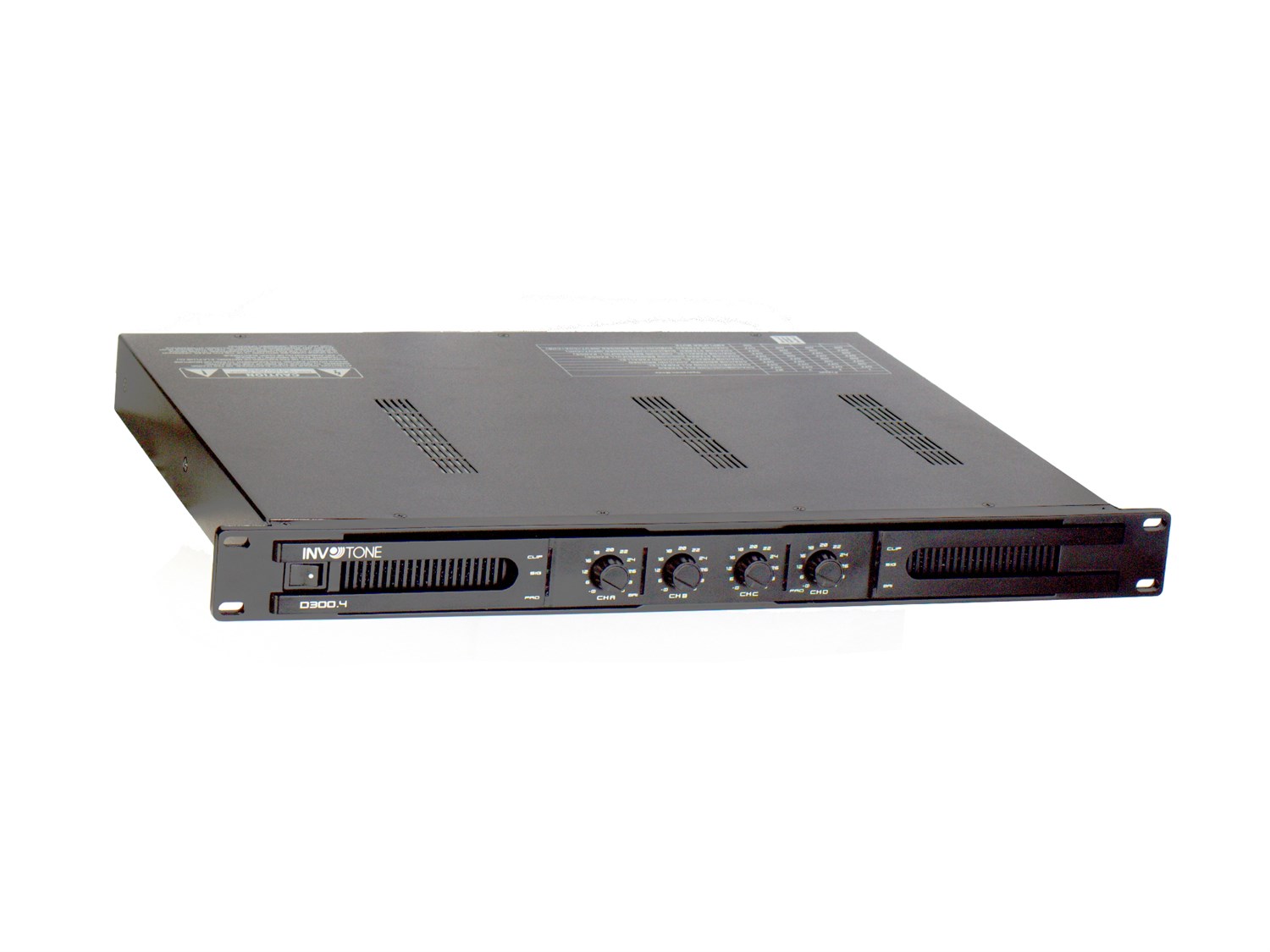

Invotone D300.4 - четырехканальный усилитель мощности класса D

Invotone D300.4 - четырехканальный усилитель мощности с выходными каскадами класса D. Модель сочетает несколько режимов работы, разъемы Euroblock для входных и выходных соединений и встроенную защиту от короткого замыкания, перегрева и радиопомех. Усилитель работает в частотном диапазоне от 20 Гц до 20 кГц и рассчитан на чистую, прозрачную передачу звукового сигнала.

Мощность устройства зависит от сопротивления нагрузки и выбранного режима. Для сопротивления 4 Ом указано значение 300 Вт, для 2 Ом - 600 Вт. В параллельном режиме при нагрузке 8 Ом мощность составляет 1200 Вт, в мостовом режиме - 540 Вт. Эти варианты позволяют использовать предусмотренные конфигурации усиления в рамках четырехканальной конструкции.

Четыре канала и несколько режимов мощности

D300.4 объединяет четыре канала в одном корпусе. Выходные каскады относятся к классу D, который используется во всех предусмотренных режимах работы. Отдельные значения мощности указаны для нагрузок 2 и 4 Ом, а параллельный и мостовой режимы имеют собственные параметры.

При подключении нагрузки сопротивлением 4 Ом мощность составляет 300 Вт. Для сопротивления 2 Ом предусмотрено значение 600 Вт. Параллельный режим обеспечивает 1200 Вт при 8 Ом, тогда как для мостового режима указана мощность 540 Вт. Выбор конфигурации зависит от используемого режима подключения усилителя.

Рабочий диапазон от 20 Гц до 20 кГц охватывает основную звуковую полосу. Усилитель передает низкие, средние и высокие частоты в пределах заявленных значений. Четырехканальная архитектура позволяет распределять усиление между несколькими каналами, сохраняя единый формат управления и коммутации.

Внутренняя система защиты контролирует несколько нештатных состояний. Защита от короткого замыкания относится к выходным цепям, температурная защита реагирует на перегрев, а защита от радиопомех дополняет работу электронной части устройства.

Коммутация Euroblock и подключение сигнала

Входы и выходы выполнены на разъемах Euroblock. Необходимые переходники входят в комплект, поэтому для коммутации используются штатные клеммные соединения. Такой формат применяется как для входных сигналов, так и для подключения выходных линий.

Балансное подключение выполняется через три контакта: Hot Pin с обозначением «+», Cold Pin с обозначением «-» и Ground Pin с обозначением «G». Эта схема предусматривает отдельные клеммы для положительной и отрицательной сигнальных линий, а также заземления.

Для небалансного подключения используются два контакта Euroblock. Сигнальная линия подключается к Hot Pin «+», заземление - к Ground Pin «G». Контакт Cold Pin «-» в такой конфигурации не задействуется.

Корпус имеет ширину 483 мм, высоту 44 мм и глубину 360 мм. Вес усилителя составляет 6,2 кг. Внутри размещены четыре канала класса D, входная и выходная коммутация Euroblock, а также системы защиты от короткого замыкания, перегрева и радиопомех.

Invotone D300.4 сочетает четырехканальную конструкцию, частотный диапазон 20 Гц-20 кГц и несколько вариантов мощности для разных режимов подключения. Комплектные переходники Euroblock и поддержка балансной и небалансной коммутации позволяют подключать сигнальные линии по предусмотренным схемам.
