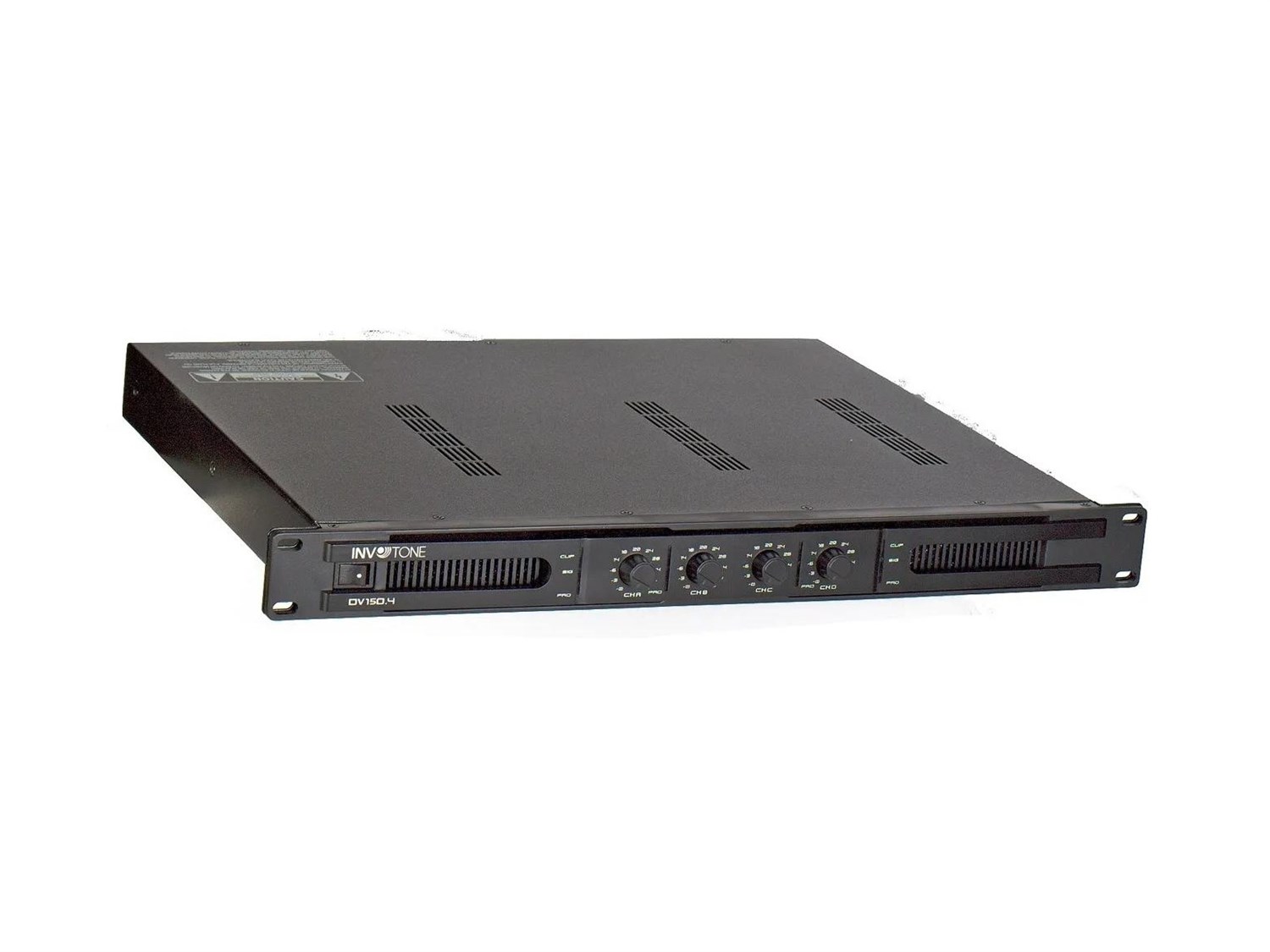

Invotone DV150.4 усилитель

Invotone DV150.4 - четырехканальный трансляционный усилитель мощности 70/100 В

Invotone DV150.4 - четырехканальный трансляционный усилитель мощности с импульсной схемой класса D. Модель работает с линиями напряжением 70 и 100 В, сохраняя отдельное значение выходной мощности для каждого режима. При выборе 100 В усилитель выдает по 150 Вт на канал, а при 70 В - по 135 Вт на канал. Четыре канала собраны в одном корпусе и используют общую систему питания, коммутации, индикации и защиты.

Рабочий частотный диапазон составляет от 100 Гц до 15 кГц. Соотношение сигнал/шум превышает 95 дБ, коэффициент гармонических искажений находится ниже 0,1%. Эти параметры дополняют заявленный низкий уровень шума и искажений. Импульсная архитектура класса D обеспечивает высокую энергоэффективность усилителя при работе в обоих предусмотренных режимах выходного напряжения.

Четыре канала и режимы 70/100 В

DV150.4 поддерживает две конфигурации трансляционного напряжения. В режиме 100 В мощность каждого из четырех каналов составляет 150 Вт. При переключении на 70 В доступно по 135 Вт на канал. Количество каналов при этом не меняется, а каждому варианту напряжения соответствует собственный показатель выходной мощности.

Четырехканальное построение позволяет разместить несколько усилительных секций в одном устройстве. Все они работают в пределах частотной полосы 100 Гц-15 кГц и используют схемотехнику класса D. Параметры мощности приведены для каждого канала, а не как суммарное значение всего усилителя.

Соотношение сигнал/шум более 95 дБ относится к аудиотракту устройства. Коэффициент гармонических искажений менее 0,1% характеризует уровень искажений в рабочем сигнале. Вместе с указанным частотным диапазоном эти значения образуют основные параметры передачи звука.

Состояние усилителя отображается светодиодными индикаторами. Индикация входит в штатное оснащение модели и показывает предусмотренные статусы устройства. Она работает совместно с четырехканальной усилительной частью и встроенными электронными схемами.

Коммутация Euroblock и защитные функции

Входы и выходы выполнены на разъемах Euroblock. Такой формат используется для подключения входных сигналов и выходных трансляционных линий. Входная и выходная секции построены на одинаковом типе клеммных соединений, что сохраняет единый принцип коммутации усилителя.

Встроенная система защиты контролирует перегрев и короткое замыкание. Температурная защита связана с рабочим состоянием электронной части, а защита от короткого замыкания относится к нештатным состояниям подключенных цепей. Обе функции входят в базовую конструкцию устройства.

Электронная схема дополнена лимитером, предназначенным для защиты от сигнальных пиков. Он работает вместе с защитой от перегрева и короткого замыкания, образуя общий набор встроенных функций контроля. Дополнительная установка этих элементов не требуется.

Усилитель подключается к сети с напряжением от 110 до 240 В. Такой диапазон питания относится к штатным электрическим параметрам модели и используется независимо от выбранного режима выходного напряжения 70 или 100 В.

Корпус имеет ширину 483 мм, высоту 44 мм и глубину 360 мм. Вес устройства составляет 5,4 кг. Внутри размещены четыре канала класса D, секции входов и выходов Euroblock, светодиодная индикация, лимитер и схемы защиты.

Invotone DV150.4 объединяет четыре усилительных канала, два режима трансляционного напряжения и выходную мощность до 150 Вт на канал. Модель оснащена коммутацией Euroblock, работает в диапазоне 100 Гц-15 кГц и поддерживает питание от сети 110-240 В. Встроенные средства контроля включают светодиодную индикацию, лимитер, защиту от перегрева и короткого замыкания.
