Invotone DV300.4 усилитель

Invotone DV300.4 - четырехканальный трансляционный усилитель 70/100 В

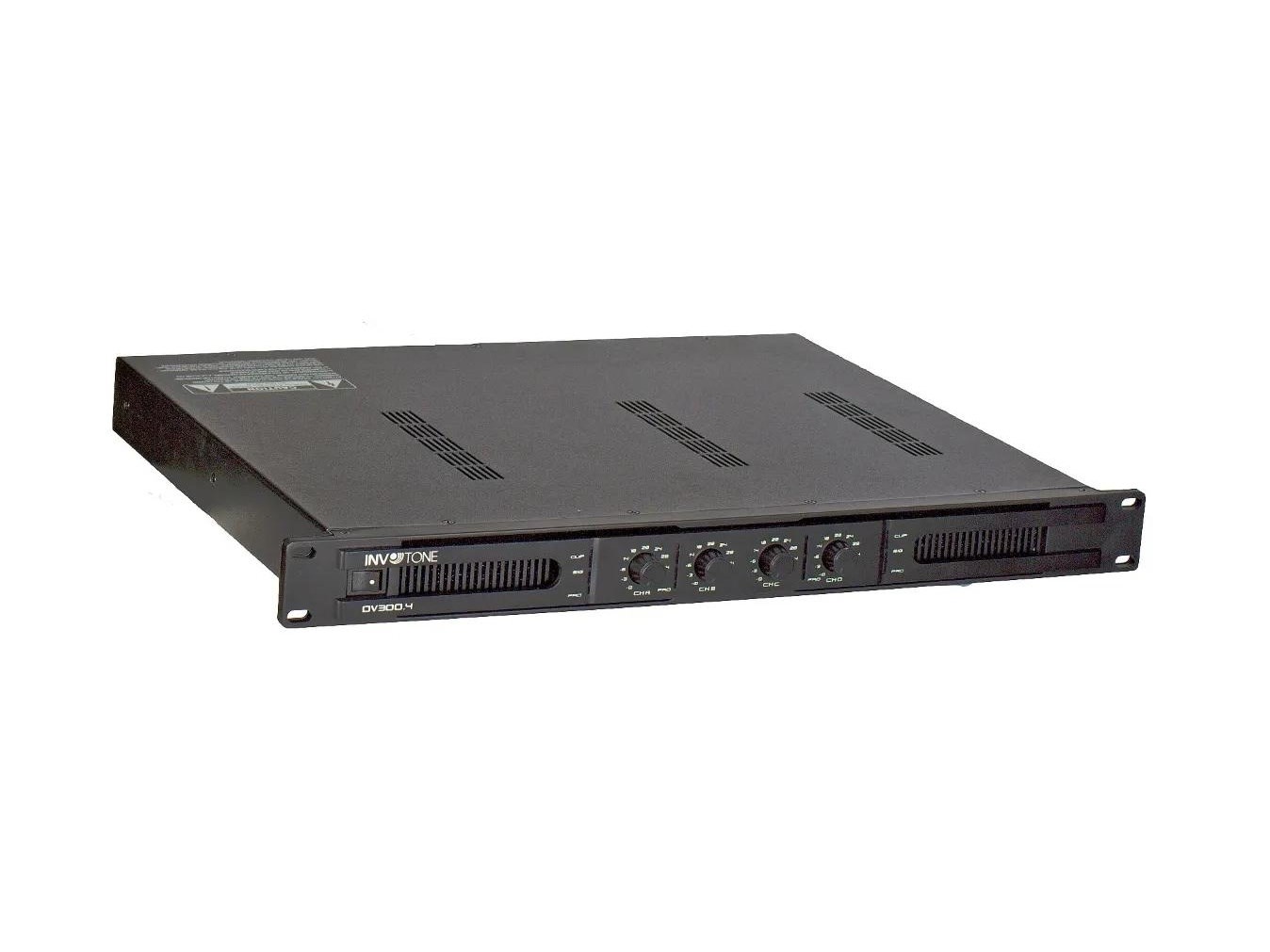

Invotone DV300.4 - четырехканальный трансляционный усилитель мощности класса D, рассчитанный на работу с линиями напряжением 70 и 100 В. Номинальная выходная мощность каналов составляет 300 Вт RMS. Многоканальная архитектура позволяет использовать четыре независимые трансляционные линии в одном рэковом корпусе и контролировать их с общей передней панели.

Рабочий частотный диапазон усилителя составляет от 100 Гц до 15 кГц с отклонением ±1 дБ. Коэффициент нелинейных искажений не превышает 0,1%. Такая полоса охватывает основной речевой спектр и музыкальный материал, используемый в трансляционных системах. Итоговые параметры подключенной системы зависят от громкоговорителей, выбранных ответвлений и акустических условий помещений.

Четыре трансляционных канала и линии 70/100 В

DV300.4 объединяет четыре усилительных канала, каждый из которых может использоваться для отдельной зоны. Такое построение позволяет разделить объект на независимые участки и подключить их к одному устройству. Для каждой линии учитывается суммарная мощность ответвлений установленных громкоговорителей и необходимый рабочий запас.

Поддержка линий 70 и 100 В рассчитана на высоковольтные трансляционные системы. Этот формат применяется при протяженных кабельных трассах и подключении большого количества громкоговорителей, если все компоненты соответствуют выбранному напряжению линии. Четыре канала позволяют организовать централизованное усиление нескольких зон без установки отдельных усилителей для каждой линии.

Номинальная выходная мощность каналов составляет 300 Вт RMS. Каждый канал входит в общую четырехканальную архитектуру и контролируется через предусмотренные органы управления и индикаторы. При построении системы нагрузка каждой линии рассчитывается отдельно с учетом подключенных громкоговорителей и используемых ответвлений.

Частотная характеристика 100 Гц-15 кГц имеет отклонение ±1 дБ в указанном диапазоне. Коэффициент нелинейных искажений до 0,1% относится к работе усилительного тракта в штатном режиме. Эти параметры дополняют основные свойства модели: четыре канала, класс D и поддержку трансляционных линий двух типов.

Коммутация, индикация и защитные функции

Входные и выходные соединения расположены на задней панели и выполнены на клеммных колодках Euroblock. Такой формат используется для подключения источников сигнала и трансляционных линий. Коммутация сосредоточена на задней части корпуса, тогда как основные элементы управления вынесены вперед.

На передней панели расположены регуляторы и линейки индикаторов. Они позволяют контролировать состояние каналов без доступа к входным и выходным разъемам. Отдельная визуальная индикация упрощает наблюдение за работой четырех линий и помогает отслеживать их состояние при изменении уровня программы.

Усилитель оснащен импульсным блоком питания. Встроенные защитные схемы реагируют на короткое замыкание и перегрев. Для стабильной работы устройства необходимо сохранять вентиляцию корпуса и соблюдать допустимую нагрузку выходных каналов.

Система Automatic Voltage Switcher регулирует работу усилителя при изменениях сетевого напряжения. Ее применение направлено на снижение шума и искажений, связанных с колебаниями питания. Эта функция работает совместно с импульсным блоком питания и встроенными схемами защиты.

Invotone DV300.4 сочетает четырехканальную конструкцию, выходную мощность 300 Вт RMS, поддержку линий 70/100 В и частотный диапазон 100 Гц-15 кГц. Рэковый корпус объединяет коммутацию Euroblock, передние регуляторы, линейки индикаторов, импульсный блок питания, Automatic Voltage Switcher и защиту от короткого замыкания и перегрева.
