Klotz MY206BL микрофонный кабель

Klotz MY206BL - микрофонный кабель в бухте с медным экраном

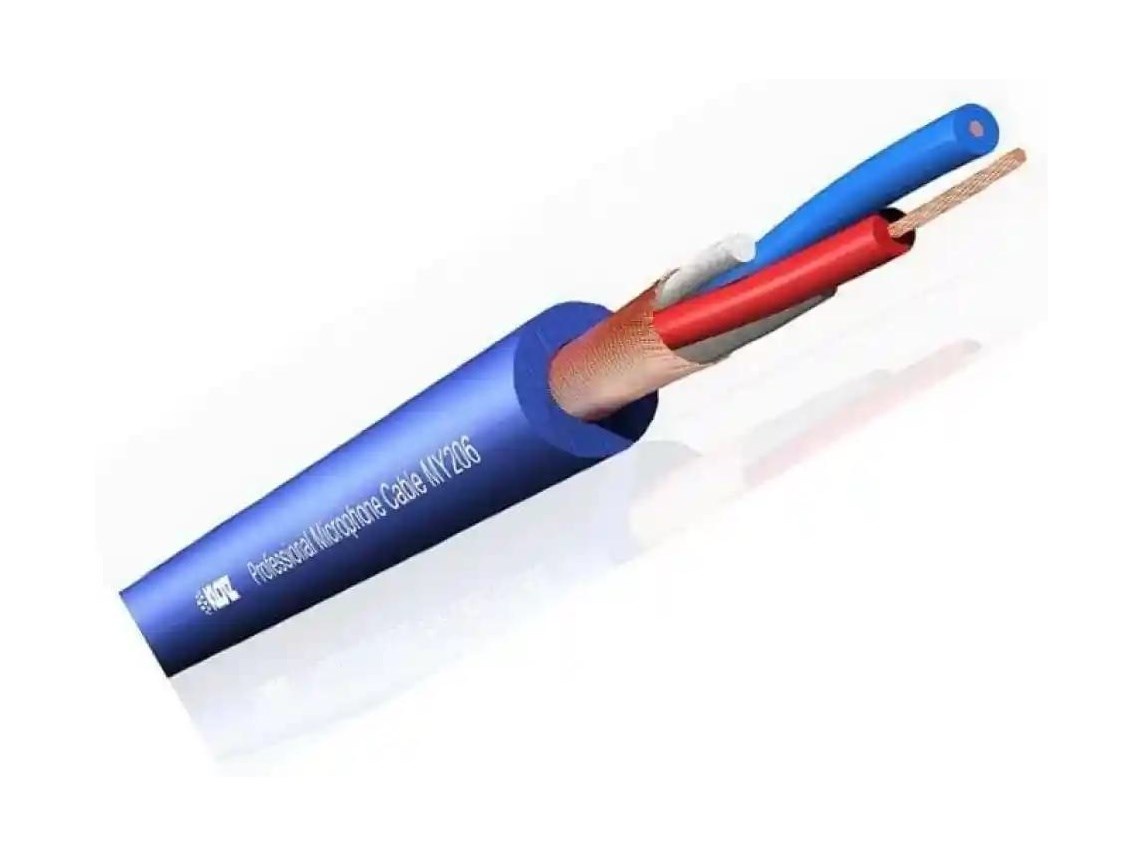

Klotz MY206BL - микрофонный кабель в бухте с медными проводниками, полиэтиленовой изоляцией, хлопковыми прокладками и спиральным экраном из меди. Внешняя оболочка изготовлена из ПВХ и выполнена в синем цвете. Конструкция рассчитана на передачу микрофонного сигнала и допускает использование при экстремальных температурах.

Сечение проводников составляет 0,22 мм². Каждый проводник сформирован из 28 медных элементов диаметром 0,10 мм. В качестве изоляционного материала используется полиэтилен, а внутри кабеля предусмотрены хлопковые прокладки. Экранирование выполнено из меди и служит для защиты линии от электромагнитных помех.

Проводники, изоляция и экранирование

Токопроводящая часть MY206BL изготовлена из меди. Конструкция проводников 28 x 0,10 мм сочетается с сечением 0,22 мм². Эти параметры относятся к внутренней сигнальной части кабеля и дополняются полиэтиленовой изоляцией.

Хлопковые прокладки входят в конструкцию вместе с медным спиральным экраном. Экранирующий слой выполнен из меди и используется для защиты передаваемого сигнала от электромагнитных помех. Внутренние элементы закрыты внешней ПВХ-оболочкой.

Сопротивление проводника составляет менее 85 Ом/км. Для изоляции указано сопротивление более 0,1 ГОм x км. Электрические параметры дополнены двумя значениями емкости: между проводником и экраном она составляет 110 пФ/м, между проводниками - 60 пФ/м.

Таким образом, электрическая часть кабеля включает медные проводники, полиэтиленовую изоляцию и медное экранирование. Хлопковые прокладки являются отдельным элементом внутренней конструкции, а оболочка из ПВХ формирует наружную часть кабеля.

Оболочка, диаметр и радиус изгиба

Наружная оболочка MY206BL изготовлена из ПВХ. Материал сочетает прочность и гибкость, что относится к конструктивным особенностям этой модели. Кабель поставляется в синем исполнении, поэтому цвет внешней оболочки легко отличим от других вариантов коммутации.

Общий диаметр составляет 6,15 мм. Минимальный радиус изгиба равен 30 мм. Эти значения определяют геометрические параметры кабеля и относятся к его штатной конструкции при прокладке и использовании.

Модель рассчитана на применение при экстремальных температурах. Для этого используется сочетание медных проводников, полиэтиленовой изоляции, хлопковых прокладок, медного экрана и наружной ПВХ-оболочки без изменения базовой структуры кабеля.

Klotz MY206BL объединяет проводники сечением 0,22 мм², конструкцию 28 x 0,10 мм, полиэтиленовую изоляцию, хлопковые прокладки и медное экранирование. Сопротивление проводника составляет менее 85 Ом/км, сопротивление изоляции - более 0,1 ГОм x км, емкость проводник/экран - 110 пФ/м, а емкость между проводниками - 60 пФ/м. Диаметр кабеля равен 6,15 мм, минимальный радиус изгиба - 30 мм.
