Klotz PW04X студийный мультикор

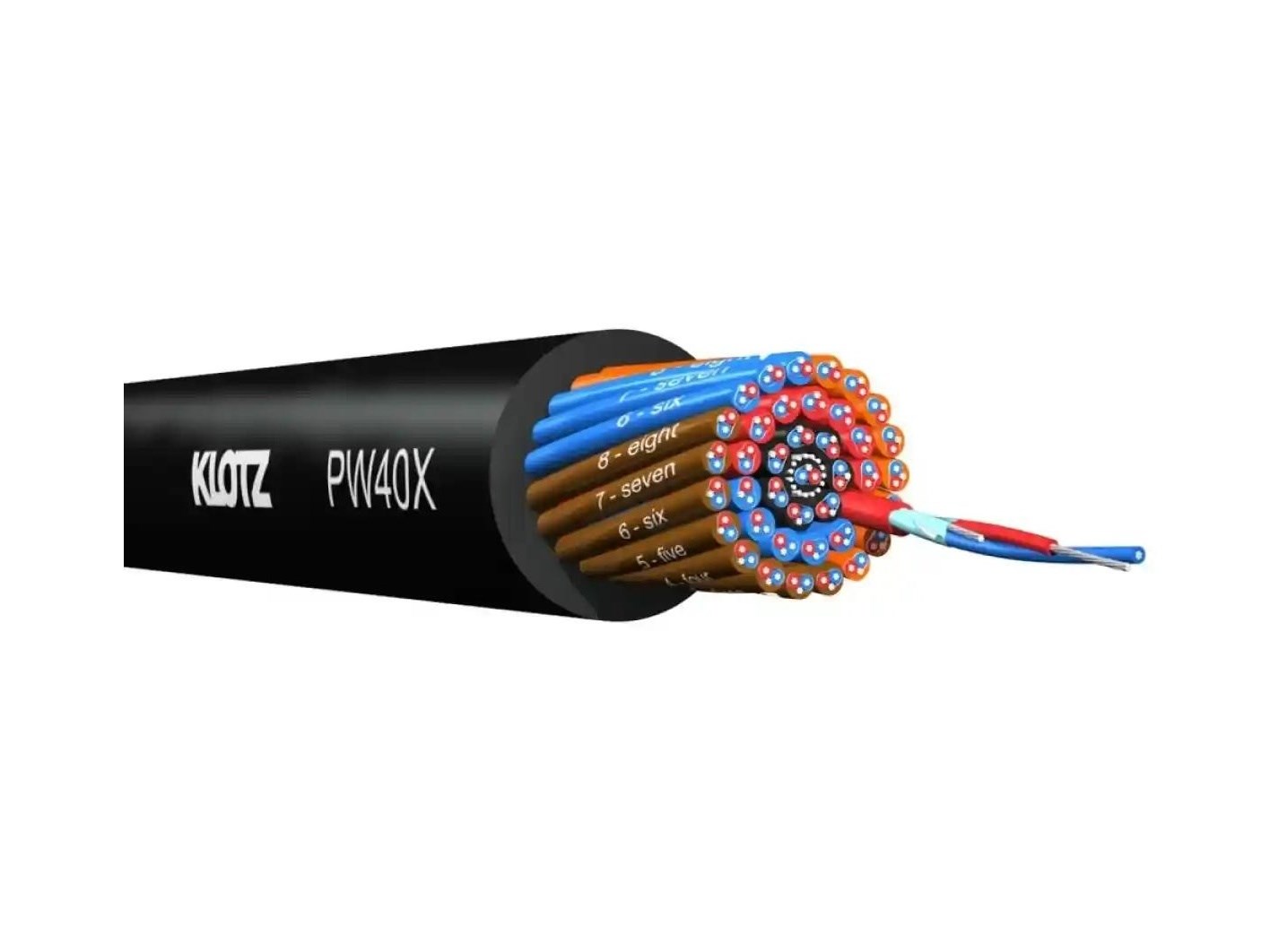

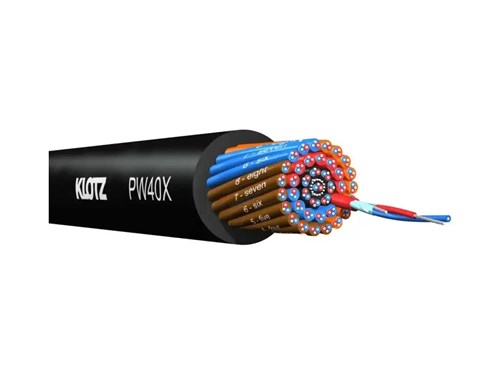

Klotz PW04X - 4-канальный мультикорный кабель в бухте

Klotz PW04X - профессиональный 4-канальный мультикорный кабель для передачи аудиосигнала. Модель поставляется в бухте и рассчитана на интенсивную эксплуатацию. Внутренняя конструкция включает проводники из бескислородной меди, изоляцию из сшитого полиэтилена и комбинированное экранирование. Внешний защитный слой выполнен из ПВХ, общий диаметр кабеля составляет 9,5 мм.

Кабель имеет восемь жил сечением по 0,22 мм². Конструкция проводников указана как 7 x 0,20 мм. Медные проводники распределены по четырехканальной структуре, а изоляционный материал отделяет соответствующие элементы друг от друга. Такая компоновка объединяет несколько аудиоканалов внутри одной общей оболочки.

Изоляция и многослойное экранирование

В качестве изоляции используется сшитый полиэтилен. Этот материал применяется для отдельных пар внутри мультикора и характеризуется устойчивостью к нагреву. Изолированные проводники расположены внутри общей конструкции вместе с экранирующими слоями.

Система экранирования состоит из меди, алюминиевой фольги и полиэтилена. Медная оплетка сочетается с фольгированным слоем и дополнительными полиэтиленовыми элементами. Такое построение предназначено для защиты аудиолиний от внешних электромагнитных наводок и шумов.

Сопротивление проводника составляет менее 85 Ом/км. Для изоляции указано сопротивление более 50 ГОм/км. Емкость проводника равна 85 пФ/м, емкость экранирования - 170 пФ/м. Эти значения относятся к электрическим параметрам кабеля и дополняют сведения о его внутреннем устройстве.

Четырехканальная схема объединена в общей оболочке, поэтому отдельные сигнальные линии проходят внутри одного кабеля вместе с индивидуальной изоляцией и экранирующими элементами. Сечение жил 8 x 0,22 мм² и конструкция проводников 7 x 0,20 мм² относятся к внутренней токопроводящей части PW04X.

ПВХ-оболочка и рабочие параметры

Наружная оболочка изготовлена из ПВХ. Она закрывает внутренние проводники, изоляционные слои и экран, формируя внешний диаметр 9,5 мм. Материал оболочки устойчив к истиранию, перегибам и воздействию влаги.

Рабочий температурный диапазон составляет от -20 до +70 °C. В этих пределах кабель рассчитан на эксплуатацию с сохранением предусмотренной конструкции из медных проводников, сшитого полиэтилена, комбинированного экрана и внешнего ПВХ-слоя.

Klotz PW04X сочетает четыре аудиоканала в одном мультикорном кабеле. В конструкции используются бескислородная медь, сшитый полиэтилен, медная оплетка, алюминиевая фольга и дополнительные полиэтиленовые слои. Наружная ПВХ-оболочка завершает многослойную структуру кабеля и формирует диаметр 9,5 мм.

Модель ориентирована на многоканальную аудиокоммутацию и поставляется в бухте. Электрические параметры включают сопротивление проводника менее 85 Ом/км, сопротивление изоляции более 50 ГОм/км, емкость проводника 85 пФ/м и емкость экранирования 170 пФ/м. Рабочий температурный диапазон - от -20 до +70 °C.
