Lab.gruppen CMA1201 микшер-усилитель

Lab.gruppen CMA1201 - четырехканальный трансляционный микшер-усилитель мощностью 120 Вт

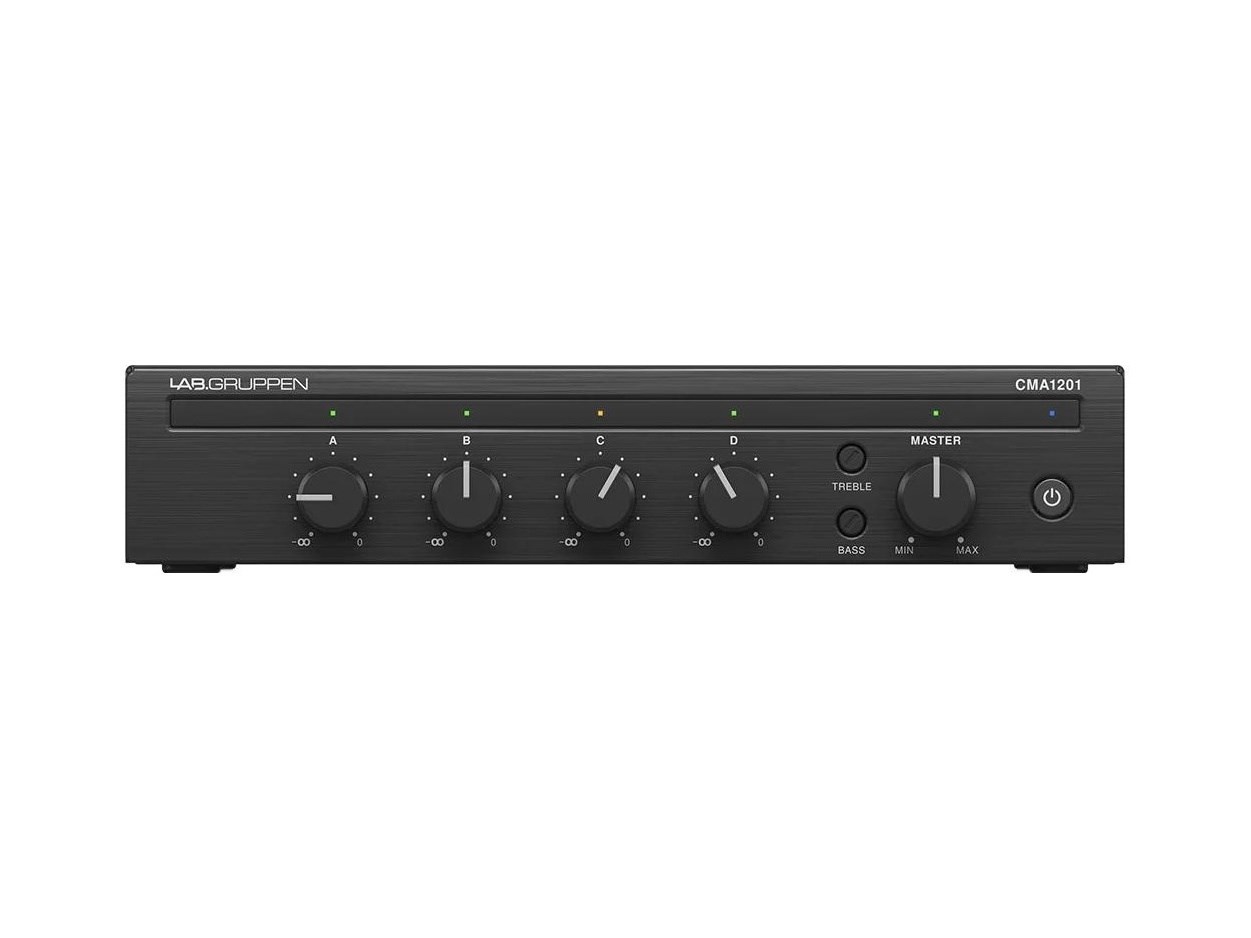

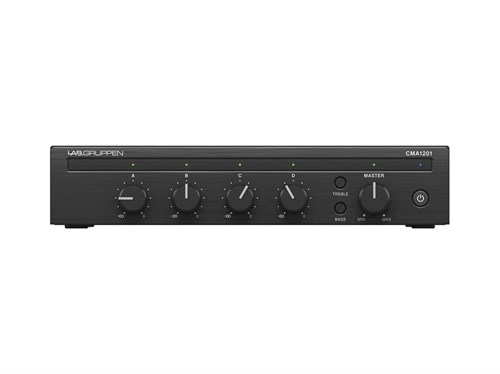

Lab.gruppen CMA1201 - компактный трансляционный микшер-усилитель для небольших инсталляций, объединяющий четырехканальную микшерную секцию и одноканальный усилитель мощностью до 120 Вт. Устройство позволяет подключать микрофонные и линейные источники, управлять их приоритетом и подавать готовый сигнал непосредственно на низкоомную акустику 4/8 Ом или трансляционные линии 70/100 В.

Микшерная часть оснащена четырьмя микрофонными входами с фантомным питанием. Для подключения стереоисточников предусмотрены три входа RCA L/R, поступающий через них сигнал объединяется в моно. Такая конфигурация позволяет работать в одном устройстве с несколькими типами источников без отдельного внешнего микшера.

Первый микрофонный канал выполняет приоритетную функцию. При поступлении сигнала с подключенного к нему микрофона уровень каналов 2-4 может автоматически снижаться. Отдельно предусмотрено мьютирование от внешнего управляющего сигнала приоритета. Эти функции предназначены для управления соотношением между основным программным сигналом и приоритетными сообщениями.

Микшерная секция, приоритет и управление громкостью

Четыре микрофонных входа поддерживают фантомное питание. Дополнительные три пары RCA работают с левым и правым каналами стереосигнала, после чего объединяют его в моно. Такое построение входной части соответствует трансляционному формату CMA1201 и позволяет свести подключенные источники в общий выходной тракт.

Функция дакинга связана с первым микрофонным каналом. При его активности громкость сигналов каналов 2, 3 и 4 автоматически понижается. Для внешней системы управления предусмотрена отдельная функция мьютирования по сигналу приоритета.

Для коррекции общего звучания имеются регуляторы низких и высоких частот. Выходной уровень можно изменять не только на самом устройстве: предусмотрено подключение внешнего регулятора громкости Lab.gruppen CRC-V.

Сочетание микрофонных входов, RCA, автоматического дакинга и внешнего приоритетного мьютирования формирует единую систему управления сигналами внутри одного корпуса. Все эти функции работают перед встроенной усилительной секцией мощностью 120 Вт.

Усилительная часть, режимы нагрузки и установка

Встроенный одноканальный усилитель развивает максимальную мощность 120 Вт. Поддерживаются четыре режима нагрузки: 4 Ом, 8 Ом, 70 В и 100 В. Выбор выполняется DIP-переключателями, расположенными на задней панели.

При работе с трансляционной линией 70 В указана нагрузка 41 Ом, для линии 100 В - 82 Ом. Эти режимы доступны наряду с низкоомными вариантами 4 и 8 Ом, поэтому CMA1201 может использовать встроенную усилительную часть с разными предусмотренными типами акустической нагрузки.

Коэффициент искажений при уровне 1/8 мощности составляет менее 0,05%. Защитная система включает температурную и токовую защиту, защиту от постоянного напряжения и от перегрузки на высоких частотах.

Корпус допускает установку в рэковую стойку. В пространстве высотой 1U можно разместить один или два микшера-усилителя. Компактный формат сочетается с четырехканальной микшерной секцией, приоритетными функциями и встроенным усилителем, поэтому все основные операции с входными сигналами и акустической нагрузкой выполняются в пределах одного устройства.

Lab.gruppen CMA1201 объединяет четыре микрофонных входа с фантомным питанием, три стереовхода RCA с суммированием в моно, дакинг от первого микрофонного канала, внешнее приоритетное мьютирование и регулировку НЧ/ВЧ. Усилительная секция обеспечивает до 120 Вт и поддерживает нагрузки 4/8 Ом и линии 70/100 В с выбором режима на задней панели.
