Lab.gruppen E 40:4 усилитель

Lab.Gruppen E 40:4 - четырехканальный инсталляционный усилитель класса D с DSP Lake и Dante

Lab.Gruppen E 40:4 - профессиональный четырехканальный усилитель мощности класса D для стационарных звуковых систем. Модель рассчитана на работу с различными сопротивлениями нагрузки и трансляционными линиями, оснащена DSP-процессором Lake и поддерживает аналоговые, AES/EBU и Dante-подключения. Усилитель выполнен в стальном рэковом корпусе высотой 1U и предназначен для постоянных инсталляций на стадионах и аренах, в концертных залах, выставочных центрах и галереях.

Выходная секция поддерживает нагрузки 2, 2,67, 4, 8 и 16 Ом, а также режимы 25, 70 и 100 В. Для одного канала указана максимальная мощность 850 Вт при 2 Ом, 1150 Вт при 2,67 Ом, 1750 Вт при 4 Ом, 1350 Вт при 8 Ом и 700 Вт при 16 Ом. В высокоомных режимах доступны значения 500 Вт при 25 В, 1450 Вт при 70 В и 2000 Вт при 100 В.

При задействовании всех каналов заявлены отдельные показатели: 800 Вт при 2 Ом, 1000 Вт при 2,67, 4 и 8 Ом, 700 Вт при 16 Ом, 1000 Вт при 25 и 100 В и 500 Вт при 70 В. Частотный диапазон составляет 20 Гц - 20 кГц с отклонением ±0,5 дБ.

DSP Lake, кроссоверы и цифровые интерфейсы

Встроенный DSP-процессор Lake объединяет три варианта кроссовера: Classic, linear-phase и FIR. В набор обработки входят задержка, эквалайзер и лимитер LimiterMax. Для Dante предусмотрены значения задержки 0,25, 0,5, 1,0, 2,0 и 5,0 мс, для AES67 указана задержка 2 мс.

Аналоговая входная секция состоит из четырех балансных входов на 3-контактных Euroblock. Для них используется технология Iso-Float. Входное сопротивление составляет 20 кОм при балансном подключении и 10 кОм при небалансном.

Цифровой AES/EBU-интерфейс предоставляет четыре канала через два 3-контактных Euroblock и поддерживает аудио до 24 бит/192 кГц. Для подключения к сети Dante предусмотрены два порта etherCON RJ-45. Dante предоставляет восемь входов и восемь выходов с частотами дискретизации 48 и 96 кГц.

Четыре выходных канала выведены на 2-контактные Euroblock. В набор выходов входит GPO Power State на 2-контактном разъеме. Такая коммутация объединяет аналоговый и цифровой тракт с сетевым Dante-интерфейсом в одном рэковом устройстве.

Индикация, защита и корпус 1U

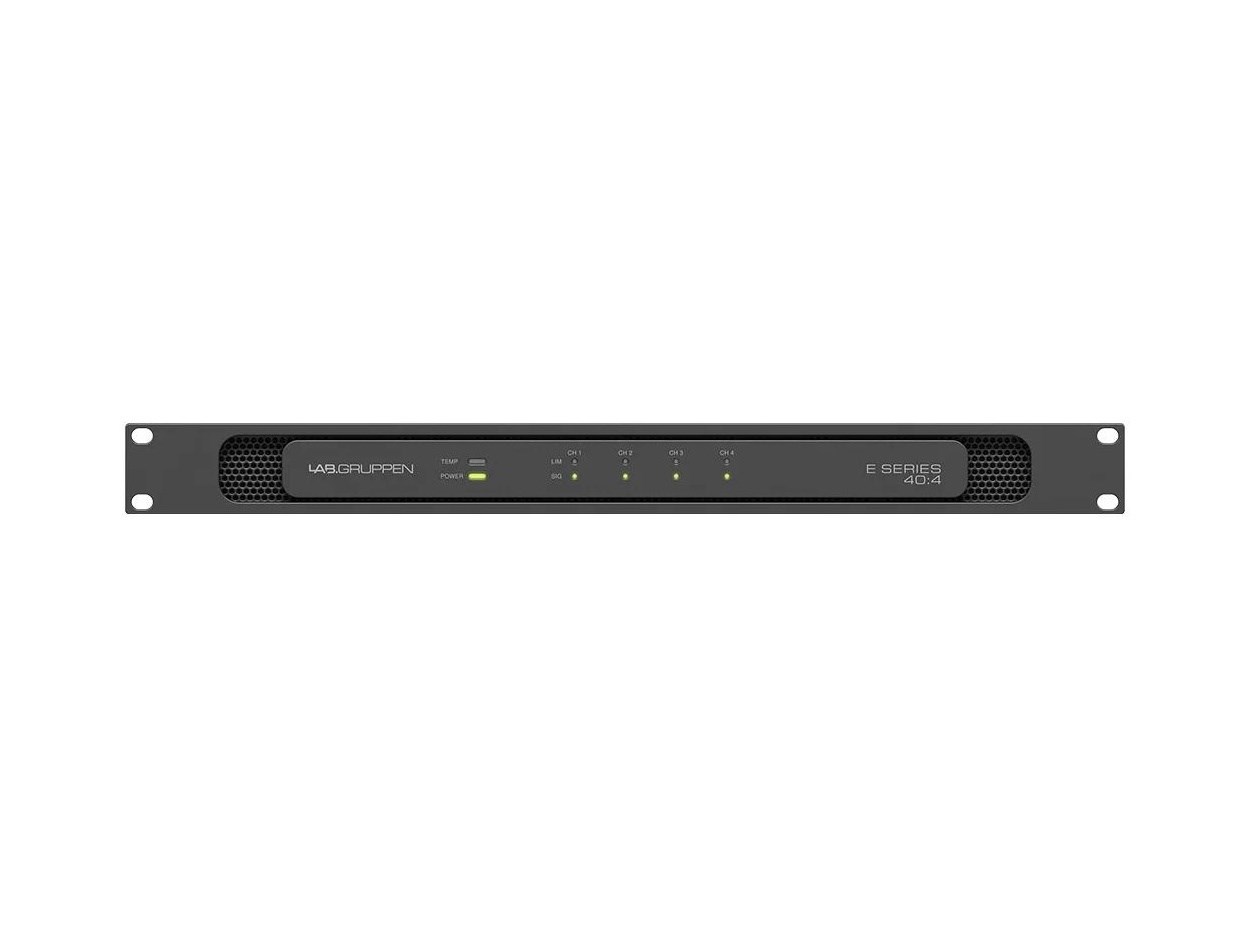

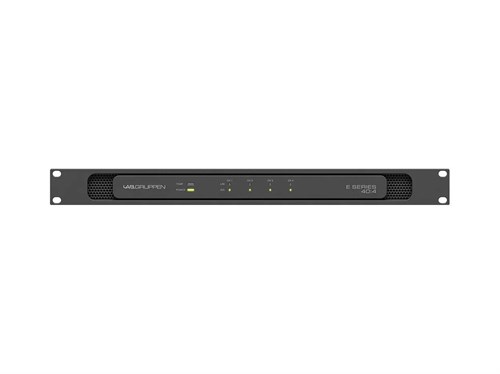

На передней панели расположены клавиши Mute и индикаторы состояния для каждого канала. Предусмотрена индикация уровня сигнала, а конструкция усилителя включает средства контроля рабочего состояния отдельных выходных каналов.

Защитная система охватывает короткое замыкание, перегрев, постоянный ток и высокие частоты. В дополнение предусмотрены ограничители среднего тока и напряжения. Эти функции работают вместе с основным четырехканальным усилительным трактом.

Коэффициент нелинейных искажений составляет менее 0,05% в диапазоне 20 Гц - 20 кГц и менее 0,04% на частоте 1 кГц. Динамический диапазон превышает 112 дБ, разделение каналов - более 70 дБ.

Корпус изготовлен из металла и рассчитан на установку в стандартную стойку, занимая 1U по высоте. Габариты составляют 483 x 44 x 425 мм, вес - 8,3 кг. Питание осуществляется от сети, потребляемая мощность составляет 1000 Вт. Усилитель имеет сертификаты CE, ETL (ANSI/UL, CSA), PSE, RCM, BIS и CCC.
