Lab.gruppen E12:2 усилитель

Lab.Gruppen E 12:2 - двухканальный инсталляционный усилитель класса D с IDEEA, RSL и режимами Low-Z/70 В

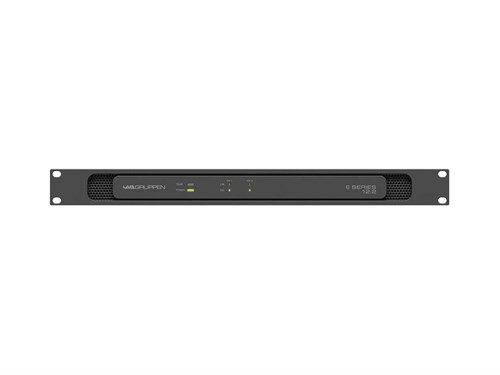

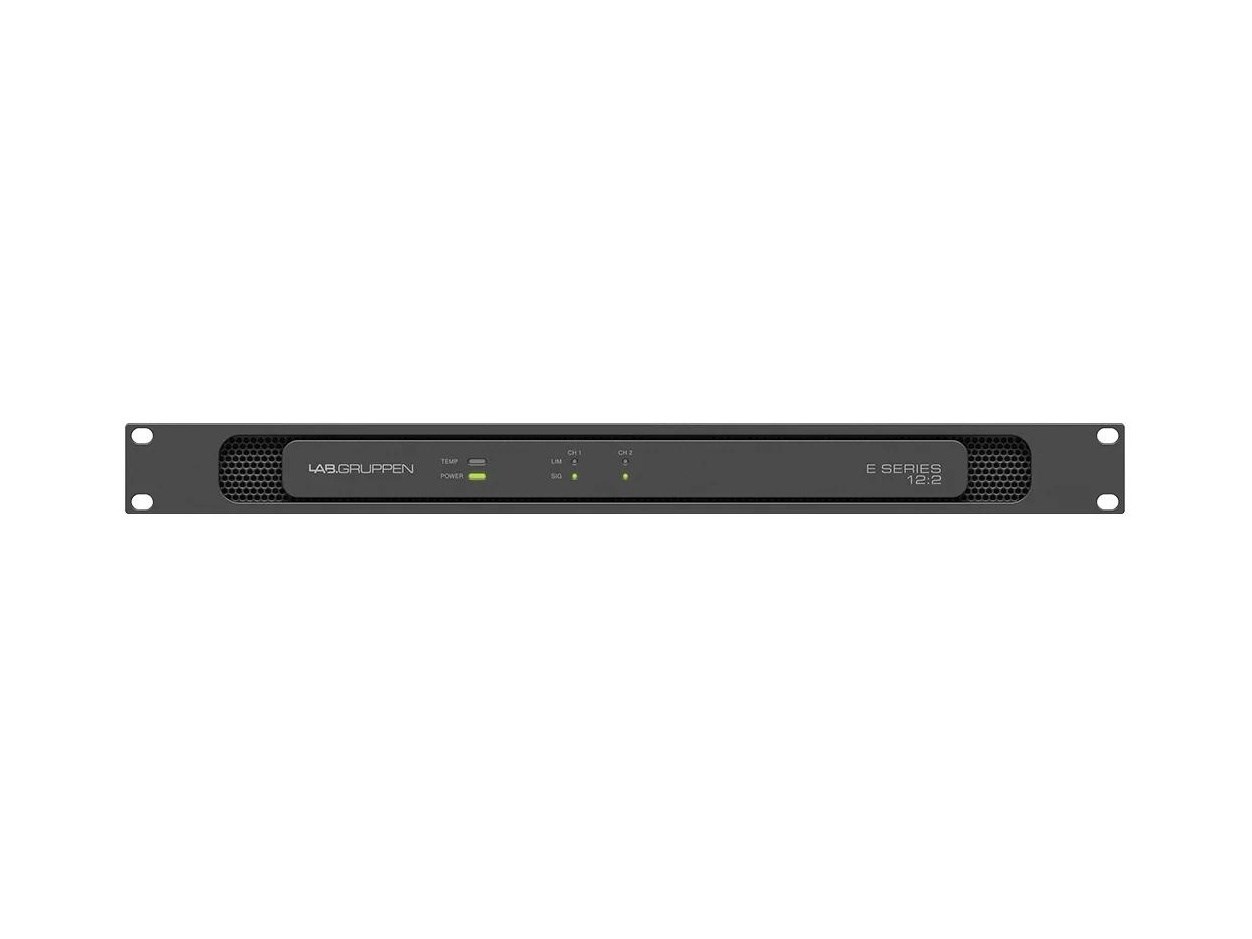

Lab.Gruppen E 12:2 - компактный двухканальный усилитель мощности класса D для постоянных звуковых инсталляций. Он поддерживает низкоомные нагрузки 2, 4, 8 и 16 Ом и может работать в трансляционных системах 70/100 В. Для двух каналов предусмотрены независимые регулировки уровня, поканальный отключаемый фильтр 50 Гц и возможность сочетать высокоомные и низкоомные режимы при асимметричной нагрузке. Усилитель выполнен в рэковом корпусе высотой 1U.

В режиме Low-Z каждый канал выдает 600 Вт при нагрузке 2 или 4 Ом, 300 Вт при 8 Ом и 150 Вт при 16 Ом. Для режима 70 В указаны значения 600 Вт на канал при 8 Ом, 310 Вт при 16 Ом и 600 Вт на канал для линии 70 В. Асимметричная конфигурация позволяет использовать различные сочетания низкоомных и высокоомных режимов на двух каналах.

Регулировка уровня выполняется двумя отдельными ручками на задней панели. Для каждого канала можно независимо отключать фильтр 50 Гц. Входная чувствительность составляет 4 dBu для номинальной мощности при нагрузке 4 Ом в режиме Low-Z. Такое управление сосредоточено непосредственно на усилителе и дополняется интерфейсами дистанционного контроля.

IDEEA, RSL и параметры усилительного тракта

В конструкции используется технология IDEEA, или IntelliDrive Energy Efficient Amplifier. Она работает с низкоомными и высокоомными выходами и рассчитана на высокую выходную мощность при низком уровне искажений и минимальном потреблении тока. Для ограничения пикового напряжения предусмотрен VPL: в режиме Low-Z его значение составляет 69,3 В, в режиме 70 В - 100 В.

Дополнительно используется Rail Sensing Limiter, или RSL. Этот лимитер ограничивает выходной сигнал при возникновении клиппирования. VPL и RSL входят в общую систему контроля выходного тракта и работают вместе с поканальной конфигурацией усилителя.

Частотный диапазон E 12:2 составляет от 2 Гц до 40 кГц. Коэффициент нелинейных искажений находится на уровне менее 0,1%, отношение сигнал/шум превышает 112 дБ. Подавление несинхронных помех в диапазоне 20 Гц - 20 кГц превышает 50 дБ. Выходной импеданс равен 25 мОм на частоте 100 Гц.

Входное сопротивление составляет 20 кОм при симметричном подключении и 10 кОм при несимметричном. Коэффициент усиления напряжения равен 32 дБ для режима Low-Z и 35,2 дБ для режима 70 В. Эти параметры относятся к двум каналам усилителя, для которых предусмотрена отдельная настройка уровня.

Подключение, удаленное управление и энергосбережение

Аналоговые входы выполнены на терминалах Euroblock. Для системной интеграции предусмотрена планка GPI/O с разъемами типа Phoenix. Через удаленное управление можно переключать каналы и контролировать уровень звука. GPI/O позволяет включать усилитель в системы, где требуется внешнее управление его функциями.

При отсутствии входного сигнала в течение 20 минут устройство автоматически переходит в режим ожидания. Потребление в этом состоянии составляет менее 1 Вт. После появления источника звука усилитель включается автоматически. Схемотехника соответствует энергосберегающему стандарту Energy Star.

Питание рассчитано на диапазон 70-265 В. В конструкции предусмотрен софт-старт. Охлаждение выполняется вентилятором с автоматической регулировкой скорости вращения. Усилитель имеет защитные функции, включая защиту от короткого замыкания.

Корпус имеет размеры 483 x 44 x 276 мм и массу 4,2 кг. Высота 44 мм соответствует формату 1U. В одном устройстве объединены два канала класса D, работа с низкоомными нагрузками и трансляционными линиями, технологии IDEEA и RSL, пиковый лимитер VPL, поканальный фильтр 50 Гц, GPI/O и автоматический режим ожидания.
