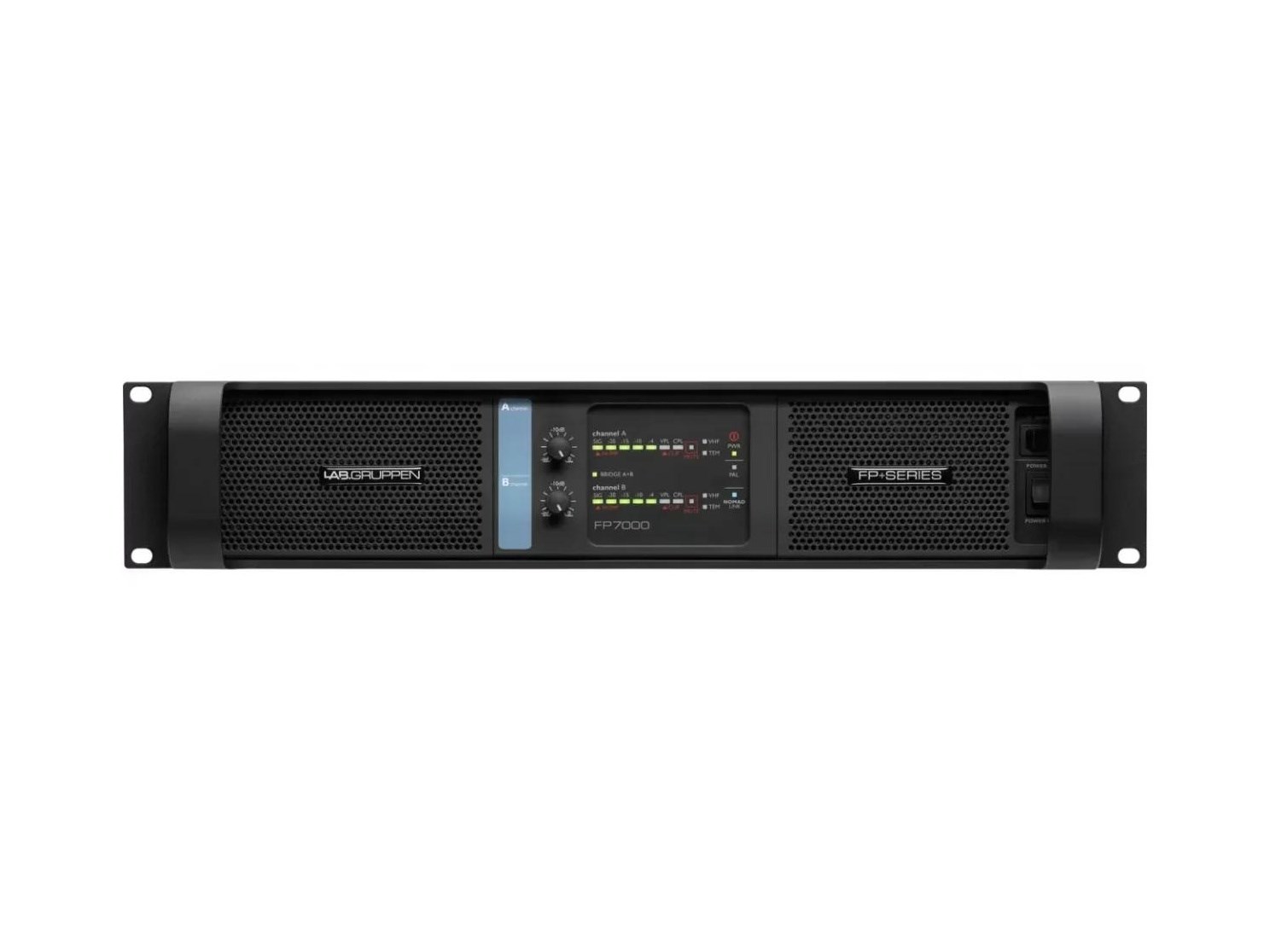

Lab.gruppen fP7000 усилитель

Lab.gruppen fP7000 - двухканальный усилитель мощности класса TD для туровых и инсталляционных систем

Lab.gruppen fP7000 - профессиональный двухканальный усилитель мощности серии fP, рассчитанный на работу с концертными акустическими системами в туровых комплектах, стационарных инсталляциях и на крупных площадках. Максимальная выходная мощность достигает 3500 Вт на канал при нагрузке 2 Ом. Усилитель выполнен в рэковом корпусе высотой 2U и весит 12 кг.

Двухканальная конструкция позволяет использовать каналы раздельно или объединять их в мостовом режиме. При мостовом подключении максимальная мощность составляет 7000 Вт при нагрузке 4 Ом. Поддержка нагрузки 2 Ом предусмотрена для каждого канала и позволяет работать с соответствующими низкоомными акустическими конфигурациями.

Модель рассчитана на работу с профессиональной пассивной акустикой. Среди предусмотренных вариантов применения указаны сабвуферы, полосы дальнего боя и системы линейных массивов. Усилитель может использоваться в клубах среднего и большого размера, на открытых площадках, в прокатных комплектах и в залах с высокой громкостью.

Усилительная схема, питание и режимы работы

В основе fP7000 используется импульсный блок питания и выходные каскады класса TD. Такая архитектура является частью фирменной схемотехники Lab.gruppen серии fP и применяется в двухканальном усилительном тракте модели.

При работе в обычном двухканальном режиме максимальная мощность составляет до 3500 Вт на канал при 2 Ом. В мостовом режиме оба канала объединяются, при этом доступна мощность до 7000 Вт при нагрузке 4 Ом. Эти два варианта работы позволяют использовать усилитель как в стереофонической конфигурации, так и с одной подключенной нагрузкой в мостовом режиме.

Поддержка сопротивления 2 Ом предусмотрена для работы с соответствующей акустической нагрузкой. Двухканальный формат позволяет отдельно подключать две линии или две полосы, а мостовой режим используется как отдельная предусмотренная конфигурация усилителя.

Корпус занимает 2U в стандартной рэковой стойке. Масса устройства составляет 12 кг. Такое исполнение соответствует туровой серии fP и предназначено для размещения усилителя в рэковых комплектах вместе с другим профессиональным звуковым оборудованием.

Входы, Link и подключение акустических систем

Аналоговые входы выполнены на балансных разъемах XLR. Для передачи того же сигнала дальше предусмотрены параллельные Link-разъемы. Они позволяют последовательно подключать несколько усилителей к одному источнику сигнала.

Выходное подключение к акустической системе выполняется через разъемы NL4 Speakon. Такая коммутация используется для соединения усилителя с профессиональной пассивной акустикой в предусмотренных для модели двухканальном и мостовом режимах.

В составе звуковой системы fP7000 может располагаться после системного контроллера или процессора, который выполняет функции кроссовера, лимитинга и задержки. Усилитель принимает обработанный аналоговый сигнал через XLR и передает усиленный сигнал на подключенную акустику через NL4 Speakon.

Lab.gruppen fP7000 относится к туровой линейке fP и сочетает два канала усиления, работу с нагрузкой 2 Ом, мостовой режим 7000 Вт при 4 Ом, балансные XLR-входы с параллельными Link-разъемами и выходы NL4 Speakon. Формат 2U и масса 12 кг дополняют конструкцию модели, рассчитанную на профессиональные концертные и инсталляционные системы.
