Lab.Gruppen IPX2400 - двухканальный усилитель класса D 2400 Вт со встроенным DSP и сетевым управлением

Lab.Gruppen IPX2400 - двухканальный усилитель мощности общей мощностью 2400 Вт со встроенной цифровой обработкой сигнала. В стереорежиме модель развивает 800 Вт на канал при 2 Ом, 1200 Вт при 4 Ом и 600 Вт при 8 Ом. Усилитель выполнен в рэковом корпусе высотой 1U и рассчитан на стационарные и портативные системы, в том числе на работу со сценическими мониторами.

Выходной каскад работает в классе D. Максимальное пиковое выходное напряжение составляет 100 В, среднеквадратичное - 70 В, уровень - 39,2 dBu. Входная чувствительность для достижения максимального выходного напряжения равна 6 dBu. При установке всех регуляторов DSP на 0 дБ коэффициент усиления составляет 33 дБ.

Рабочая полоса составляет 10 Гц - 20 кГц с отклонением +0,5/-1 дБ, а по уровню -3 дБ диапазон расширяется от 5 Гц до 40 кГц. Коэффициент нелинейных искажений составляет менее 0,1% в диапазоне 20 Гц - 20 кГц при мощности 1 Вт и менее 0,05% на частоте 1 кГц при уровне на 1 дБ ниже клиппирования. Отношение сигнал/шум превышает 104 дБ, перекрестные помехи на 1 кГц - более 80 дБ.

DSP, maxSPL и управление обработкой

Встроенный DSP объединяет параметрический эквалайзер с 40 multi-slope секциями, регулируемые фильтры высоких и низких частот, кроссовер с несколькими типами фильтров и задержки на входе и выходе. Для каждой задержки доступно значение до 2 секунд. Входное микширование предусмотрено для всех четырех входных каналов.

Для защиты акустических систем используется настраиваемый программный лимитер maxSPL. Его параметры можно изменять с помощью IPX Controller. Усилитель поддерживает сохранение до 100 пользовательских пресетов, поэтому настройки DSP могут храниться непосредственно в памяти устройства.

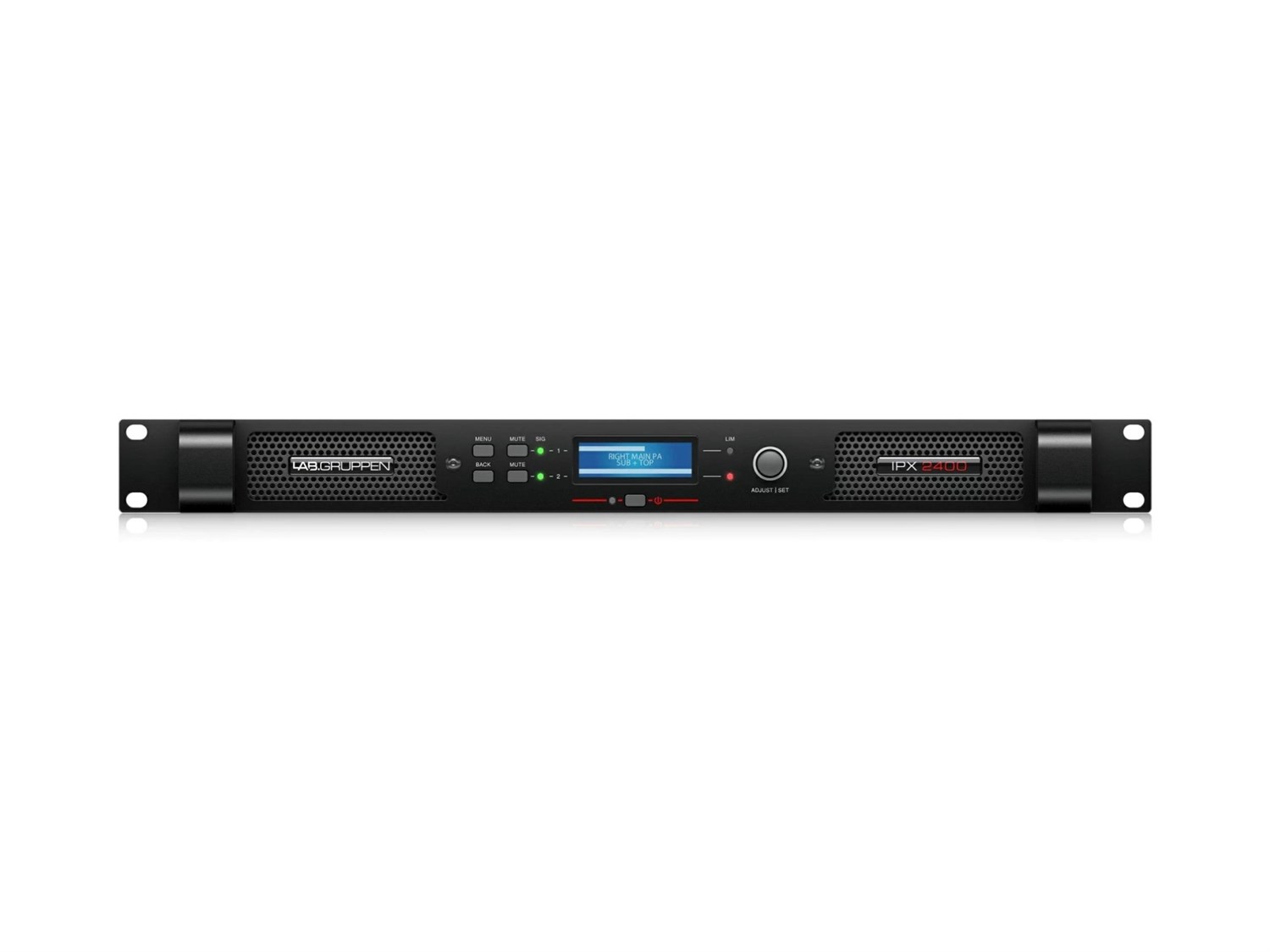

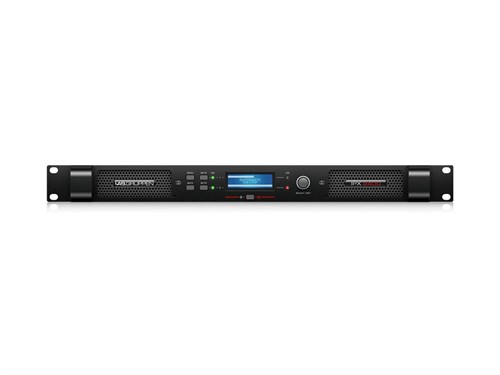

Основные операции доступны без сетевого подключения. На передней панели находятся LCD-дисплей 128 x 32 с белой подсветкой и поворотный энкодер. На дисплее отображаются горизонтальные индикаторы уровня. Два отдельных индикатора сигнала загораются красным при клиппировании, еще два индикатора показывают работу лимитера.

Для удаленного мониторинга и управления предусмотрено Ethernet-подключение через RJ45. Система автоматически обнаруживает и идентифицирует подключенные усилители. Программное обеспечение IPX Controller доступно для ПК, Mac и iPad, позволяет объединять устройства в группы, изменять параметры DSP и сохранять настройки. Графический интерфейс рассчитан в том числе на устройства с сенсорным экраном.

Аналоговая и цифровая коммутация, охлаждение и защита

Аналоговая входная секция состоит из двух балансных XLR. Входное сопротивление составляет 20 кОм при балансном и 18 кОм при небалансном подключении, максимальный уровень аналогового входа - 20 dBu. Цифровой вход AES3 выполнен на XLR и оснащен встроенным преобразователем частоты дискретизации. Для AES3 предусмотрено автоматическое переключение на аналоговый сигнал при сбое.

Выходная коммутация включает два аналоговых XLR, цифровой AES3 на XLR, два разъема Speakon и две винтовые клеммы для подключения акустических систем. Такое оснащение объединяет аналоговый и цифровой тракт с двумя вариантами подключения громкоговорителей.

Охлаждение выполняется вентилятором с плавным регулированием скорости, воздушный поток направлен спереди назад. Усилитель имеет термическую защиту и защиту от постоянного тока. Для выходной цепи предусмотрены управляемый запуск и выключение, а также защита от короткого замыкания.

При работе на уровне 1/8 номинальной мощности потребляемая мощность составляет 500 Вт, в режиме ожидания - менее 7 Вт. В конструкции используется энергосберегающая технология IDEEA. Габариты IPX2400 составляют 44 x 483 x 423 мм, масса - 7 кг.
