Lab.gruppen PD3000 усилитель

Lab.Gruppen PD3000 - двухканальный усилитель мощности класса D с выходной мощностью до 1500 Вт на канал

Lab.Gruppen PD3000 - профессиональный двухканальный усилитель мощности серии PD с выходным каскадом IDEEA Class-D. Модель развивает 1000 Вт на канал при нагрузке 2 Ом, 1500 Вт при 4 Ом и 800 Вт при 8 Ом. Усилитель работает с поддерживаемыми значениями импеданса без дополнительной настройки выходного каскада. PD3000 рассчитан на концертные площадки, сценические системы, отели, бары и другие места проведения выступлений.

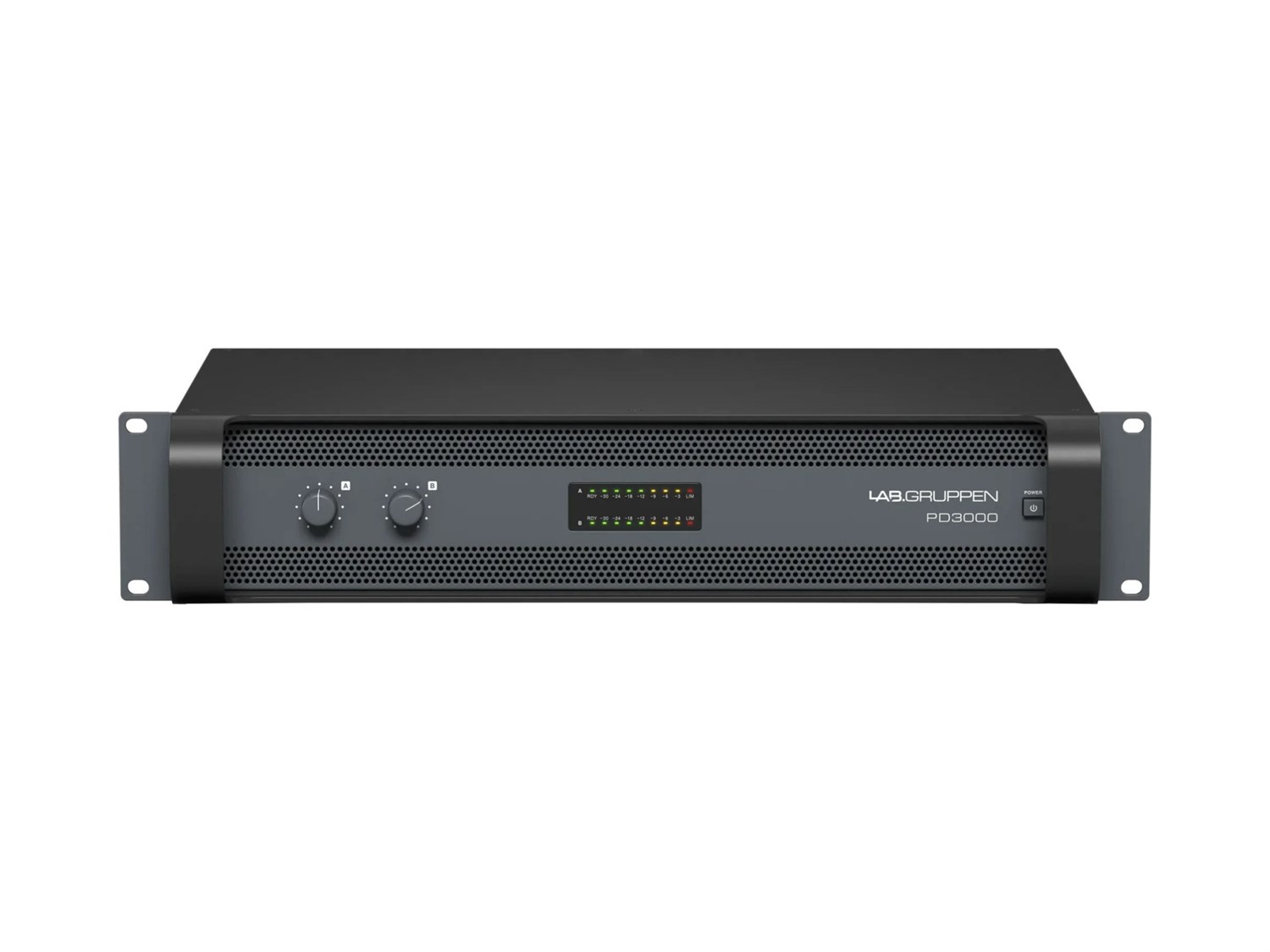

Два канала имеют независимое управление уровнем. Регуляторы каналов A и B расположены на передней панели, между ними находятся светодиодные индикаторы уровня. Для конфигурации усилителя предусмотрено переключение между монофоническим и стереофоническим режимами, поэтому режим работы выбирается непосредственно средствами самого устройства.

Рабочий частотный диапазон составляет от 10 Гц до 20 кГц с отклонением +0,5/-1 дБ. Коэффициент нелинейных искажений не превышает 0,1%, при работе на уровне 1/8 номинальной мощности искажения также составляют менее 0,1%. Отношение сигнал/шум превышает 90 дБ, уровень перекрестных помех - более 75 дБ.

Входы, XOVER и подключение акустических систем

Для приема аналогового сигнала предусмотрены два балансных входа XLR. Рядом находятся два балансных Link-разъема 1/4" Jack TRS, дублирующих входное подключение. Входное сопротивление составляет 20 кОм при балансном соединении и 10 кОм при небалансном.

Каждый вход оснащен отдельным переключателем XOVER. С его помощью можно выбрать фильтр низких частот, фильтр высоких частот или полностью отключить фильтрацию. Переключатели XOVER размещены на задней панели рядом с органами выбора монофонического и стереофонического режима.

Выходная секция представлена двумя разъемами Speakon для подключения акустических систем. В стереорежиме каждый канал развивает 1000 Вт при 2 Ом, 1500 Вт при 4 Ом или 800 Вт при 8 Ом. Эти режимы относятся к двум независимым усилительным каналам и определяют доступную выходную мощность в зависимости от сопротивления подключенной нагрузки.

На задней панели рядом с выходной коммутацией установлены два охлаждающих вентилятора. Система охлаждения работает вместе с защитными цепями усилителя, рассчитанными на контроль тепловых и электрических перегрузок.

Защита, CIRCUIT BREAKER и рэковое исполнение

В PD3000 реализована комплексная система защиты. Она охватывает короткое замыкание, перегрузку и тепловой перегрев. В конструкции предусмотрена защита усилителя и подключенных пассивных мониторов при соответствующих нештатных режимах. В описании модели указана и защита от всплесков напряжения.

Вместо обычного предохранителя используется кнопка CIRCUIT BREAKER. При срабатывании защиты после отключения питания предусмотрено восстановление через этот элемент управления. Он расположен на задней панели вместе с основными входами, выходами, переключателями режимов и системой охлаждения.

Потребляемая мощность при нагрузке 4 Ом составляет 1050 Вт. Усилитель выполнен в прочном рэковом корпусе высотой 2U. Фактические размеры корпуса составляют 93 x 483 x 326 мм, масса устройства - 6,5 кг.

Lab.Gruppen PD3000 объединяет два усилительных канала IDEEA Class-D, три предусмотренных значения выходной мощности для нагрузок 2, 4 и 8 Ом, балансные XLR-входы, Link на 1/4" Jack TRS и выходы Speakon. Независимые регуляторы уровня, светодиодная индикация, переключаемые XOVER-фильтры, выбор моно или стерео и встроенные защитные функции сосредоточены в рэковом корпусе 2U.
